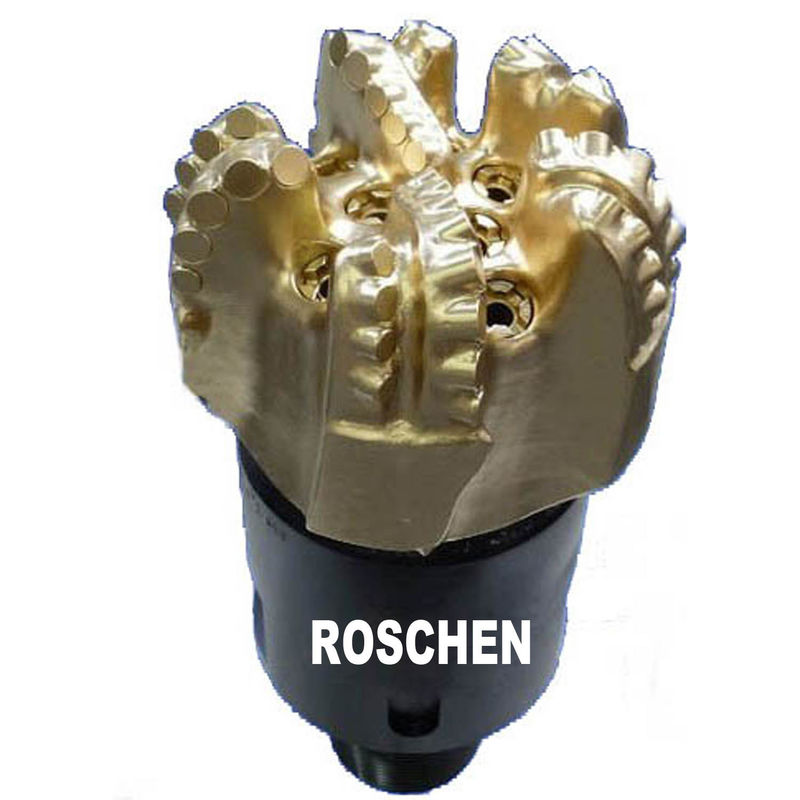

لقم مصفوفة مضغوطة من الألماس متعدد الكريستالات (PDC) للصخور الصلبة جدًا للتنقيب عن النفط
بت الحفر PDC
تعد مواد الألماس متعدد الكريستالات ، للاستخدام في لقم الماس المضغوط متعدد الكريستالات (PDC) ، أحد أهم التطورات المادية لأدوات التنقيب عن النفط في السنوات الأخيرة.يتم تدوير لقم الرأس الثابتة كقطعة واحدة ولا تحتوي على أجزاء متحركة منفصلة.عندما تستخدم بتات الرأس الثابتة قواطع PDC ، فإنها تسمى عادةً بتات PDC.منذ أول إنتاج لها في عام 1976 ، نمت شعبية القطع التي تستخدم قواطع PDC بشكل مطرد ، وهي شائعة تقريبًا مثل لقم المخروط الأسطواني في العديد من تطبيقات الحفر.
أنماط الماس متعدد الكريستالات (PDC)
تم تصميم وحدات بت PDC وتصنيعها في نمطين مختلفين هيكليًا (الشكل 1 والشكل 2):
بت مصفوفة الجسم
بتات الجسم الصلب
يوفر كلا النوعين إمكانات مختلفة بشكل كبير ، ولأن كلا النوعين لهما مزايا معينة ، فإن الاختيار بينهما سيتم تحديده حسب احتياجات التطبيق.
أنماط الماس متعدد الكريستالات (PDC)
تم تصميم وحدات بت PDC وتصنيعها في نمطين مختلفين هيكليًا (الشكل 1 والشكل 2):
بت مصفوفة الجسم
بتات الجسم الصلب
يوفر كلا النوعين إمكانات مختلفة بشكل كبير ، ولأن كلا النوعين لهما مزايا معينة ، فإن الاختيار بينهما سيتم تحديده حسب احتياجات التطبيق.
التين. 1 - بتة جسم المصفوفة.
التين. 2 - الجسم الصلب قليلا.
مصفوفة الجسم
"ماتريكس" عبارة عن مادة مركبة صلبة جدًا وهشة إلى حد ما تشتمل على حبيبات كربيد التنجستن مرتبطة بالمعادن مع مادة رابطة معدنية أكثر نعومة وصلابة.المصفوفة مرغوبة كمادة صغيرة ، لأن صلابتها مقاومة للتآكل والتآكل.إنه قادر على تحمل الأحمال الانضغاطية العالية نسبيًا ، ولكنه يتمتع بمقاومة منخفضة لتحميل الصدمات مقارنة بالفولاذ.
المصفوفة غير متجانسة نسبيًا ، لأنها مادة مركبة.نظرًا لاختلاف حجم وموضع جزيئات كربيد التنجستن التي يحتوي عليها (حسب التصميم والظروف) ، فإن خصائصه الفيزيائية أقل قابلية للتنبؤ قليلاً من الفولاذ.
الصلب الجسم
الصلب هو عكس المصفوفة من الناحية المعدنية.إنها قادرة على تحمل الأحمال عالية التأثير ، ولكنها لينة نسبيًا ، وبدون ميزات واقية ، ستفشل بسرعة بسبب التآكل والتآكل.الفولاذ عالي الجودة متجانس بشكل أساسي مع حدود هيكلية نادراً ما تفاجئ مستخدميها.
تصميم المصفوفة والبتات ذات الهيكل الفولاذي
تختلف خصائص التصميم وعمليات التصنيع لنوعي البتات ، فيما يتعلق ببناء الجسم ، بسبب طبيعة المواد التي صنعت منها.تحد متانة التأثير الأقل للمصفوفة من بعض ميزات بتات المصفوفة ، مثل ارتفاع الشفرة.على العكس من ذلك ، فإن الفولاذ مطيل وقوي وقادر على تحمل أحمال تصادم أكبر.وهذا يجعل من الممكن أن تكون بتات PDC ذات الهيكل الصلب أكبر نسبيًا من بتات المصفوفة ودمج ارتفاع أكبر في ميزات مثل الشفرات.
ميزة بتات PDC لجسم المصفوفة
تُفضل بتات PDC لجسم المصفوفة بشكل شائع على بتات الجسم الفولاذي للبيئات التي من المحتمل أن يتسبب تآكل الجسم فيها في فشل بعض الشيء.بالنسبة للبتات المشبعة بالماس ، يمكن استخدام بنية جسم المصفوفة فقط.
تمنح قوة الفولاذ وليونة الأجسام المصنوعة من الصلب مقاومة عالية لتحميل الصدمات.الأجسام الفولاذية أقوى بكثير من أجسام المصفوفة.نظرًا لإمكانيات المواد الفولاذية ، فإن التشكيلات الجانبية المعقدة للبتات والتصميمات الهيدروليكية ممكنة وسهلة الإنشاء نسبيًا على آلة طحن متعددة المحاور يتم التحكم فيها رقميًا.الميزة المفيدة للقطع الفولاذية هي أنه يمكن إعادة بنائها بسهولة عدة مرات لأنه يمكن استبدال القواطع البالية أو التالفة بسهولة إلى حد ما.هذه ميزة خاصة للمشغلين في بيئات الحفر منخفضة التكلفة.
تطوير بتات PDC
لحسن الحظ ، يتطور كل من الفولاذ والمصفوفة بسرعة ، وتتضاءل قيودهما.مع تحسن المواد الصلبة ، أصبحت القطع الفولاذية محمية بشكل جيد للغاية بمواد شديدة المقاومة للتآكل والتآكل.في الوقت نفسه ، تتحسن أيضًا الخصائص الهيكلية ومقاومة التآكل لمواد المصفوفة بسرعة ، كما أن نطاق التطبيقات الاقتصادية المناسبة لكلا النوعين آخذ في الازدياد.
مصفوفة اليوم لا تشبه كثيرا مصفوفة حتى سنوات قليلة مضت.زادت قوة الشد ومقاومة الصدمات بنسبة 33٪ على الأقل ، وزادت قوة نحاس القاطع بنسبة 80٪.في الوقت نفسه ، تحسنت الأشكال الهندسية وتكنولوجيا الهياكل الداعمة ، مما أدى إلى منتجات مصفوفة قوية ومنتجة.يصف الشكل 3 تسميات بت PDC.
الشكل 3 - تسميات بت PDC.
قواطع الماس متعددة الكريستالات (PDC)
الماس هو أصعب مادة معروفة.تمنحه هذه الصلابة خصائص فائقة لقطع أي مادة أخرى.يعتبر PDC مهمًا للغاية للحفر ، لأنه يجمع الماس الصغير غير المكلف من صنع الإنسان في كتل كبيرة نسبيًا متشابكة من البلورات الموجهة عشوائيًا والتي يمكن تشكيلها في أشكال مفيدة تسمى طاولات الماس.الطاولات الماسية هي جزء من القاطع الذي يتصل بالتكوين.إلى جانب صلابتها ، تتميز طاولات PDC الماسية بخاصية أساسية لقواطع مثقاب: فهي ترتبط بكفاءة بمواد كربيد التنجستن التي يمكن لحامها بالنحاس (إرفاقها) بأجسام البت.الماس ، في حد ذاته ، لن يترابط معًا ، ولا يمكن ربطه بالنحاس.
الماس الاصطناعي
تُستخدم حبيبات الماس بشكل شائع لوصف حبيبات صغيرة (0.00004 بوصة) من الماس الاصطناعي المستخدم كمواد خام رئيسية لقواطع PDC.من حيث المواد الكيميائية والخصائص ، الماس الصناعي مطابق للماس الطبيعي.يتطلب صنع حبيبات الماس عملية بسيطة كيميائيًا: يتم تسخين الكربون العادي تحت ضغط ودرجة حرارة مرتفعين للغاية.لكن من الناحية العملية ، فإن صنع الماس ليس بالأمر السهل.
بلورات الماس الفردية الموجودة في حبيبات الماس موجهة بشكل متنوع.هذا يجعل المادة قوية وحادة ، وبسبب صلابة الماس المحتوي ، فهي شديدة المقاومة للتآكل.في الواقع ، يعمل الهيكل العشوائي الموجود في الماس الصناعي المرتبط بشكل أفضل في القص من الماس الطبيعي ، لأن الماس الطبيعي عبارة عن بلورات مكعبة تتكسر بسهولة على طول حدودها البلورية المنظمة.
ومع ذلك ، يكون الحبيبات الماسية أقل استقرارًا في درجات الحرارة المرتفعة من الماس الطبيعي.نظرًا لأن المحفز المعدني المحاصر في هيكل الحبيبات لديه معدل تمدد حراري أعلى من الماس ، فإن التمدد التفاضلي يضع روابط الماس إلى الماس تحت القص ، وإذا كانت الأحمال مرتفعة بدرجة كافية ، فإنها تسبب الفشل.إذا فشلت السندات ، يتم فقد الماس بسرعة ، لذلك يفقد PDC صلابته وحدته ويصبح غير فعال.لمنع مثل هذا الفشل ، يجب تبريد قواطع PDC بشكل مناسب أثناء الحفر.
طاولات الماس
لتصنيع طاولة ماسية ، يتم تلبيد حبيبات الماس بكربيد التنجستن والموثق المعدني لتشكيل طبقة غنية بالماس.إنها تشبه الرقاقة ، ويجب أن تكون سميكة قدر الإمكان من الناحية الهيكلية ، لأن حجم الماس يزيد من عمر التآكل.طاولات الألماس عالية الجودة هي ≈2 إلى 4 مم ، وسيزيد التقدم التكنولوجي من سماكة الطاولة الماسية.عادة ما تكون ركائز كربيد التنجستن 0.5 بوصة عالية ولها نفس شكل المقطع العرضي وأبعاده مثل طاولة الماس.يشكل الجزءان ، الجدول الماسي والركيزة ، القاطع (الشكل 4).
الشكل 4 - بناء القاطع PDC
استخدام الملف
ال 2 صفحات التالية تصل إلى هذا الملف:
بت الحفر PDC
PEH: مقدمة لقم الثقب الماسي متعدد البلورات ومخروط الأسطوانة
يتضمن تشكيل PDC إلى أشكال مفيدة للقواطع وضع حبيبات الماس ، جنبًا إلى جنب مع ركائزها ، في وعاء ضغط ثم التلبيد عند درجات حرارة وضغط مرتفعين.
لا يمكن السماح لقواطع PDC بتجاوز درجات حرارة 1،382 درجة فهرنهايت [750 درجة مئوية].تنتج الحرارة المفرطة تآكلًا سريعًا ، لأن التمدد الحراري التفاضلي بين المادة الرابطة والماس يميل إلى كسر بلورات حبيبات الماس المتشابكة في طاولة الألماس.كما تتعرض قوة الرابطة بين طاولة الألماس وركيزة كربيد التنجستن للخطر بسبب التمدد الحراري التفاضلي.
عوامل مهمة يجب مراعاتها قبل استخدام وتصميم بتات PDC
.مبادئ تصميم بت PDC
.PDC بت الشخصي
.تكوينات بت PDC
.المكونات الهيدروليكية بت
.اقتصاديات بت
.تصنيف البت
.فهم ممارسات التشغيل والظروف التي سيتعرض لها البت.
لقم الثقب الدوارة
PEH: مقدمة لقم الثقب الماسي متعدد البلورات ومخروط الأسطوانة
| مواصفات لقم الثقب PDC | |||||||
| كود IADC بت | TFA قدم مربع. | وزن الطين ، ppg | انخفاض ضغط البت ، رطل لكل بوصة مربعة | بت حصانا هيدروليكي حصان | حصان هيدروليكي / بوصة مربعة هسي | ضغط الفتحة السفلية رطل لكل بوصة مربعة | معدل التدفق ، gpm |
| M315 | 0.421 | 9.16 | 600 | 124 | 2.12 | 1033 | 355 |
| M315 | 0.421 | 9.16 | 350 | 51.1 | 0.9 | 1990 | 250 |
| M345 | 0.388 | 9 | 227 | 26.9 | 0.47 | 1030 | 203 |
| M345 | 0.388 | 9.16 | 535 | 96.5 | 1.7 | 2،040 | 309 |
| M615 | 0.383 | 9.0 | 235 | 27.9 | 0.49 | 1035 | 204 |
| M615 | 0.383 | 9.16 | 553 | 100 | 1.76 | 2000 | 310 |
| M646 | 0.388 | 9.07 | 499 | 87.4 | 1.54 | 1،000 | 300 |
| M646 | 0.388 | 9.07 | 499 | 87.4 | 1.54 | 1،000 | 300 |
| M646 | 0.388 | 9.0 | 438 | 72.0 | 1.27 | 2،025 | 282 |
| مسييه 672 | 0.388 | 9.07 | 435 | 71.0 | 1.46 | 1030 | 280 |
| مسييه 672 | 0.388 | 9.16 | 747 | 159 | 3.26 | 1،943 | 365 |
| S914 | 0.383 | 9.07 | 512 | 89.7 | 1.56 | 1،020 | 300 |
| S914 | 0.383 | 9.07 | 228 | 26.6 | 0.47 | 1،020 | 200 |
| S914 | 0.383 | 9.16 | 350 | 51.1 | 0.9 | 1990 | 250 |
| M946 | 0.388 | 9.0 | 215 | 25.5 | 45 | 1030 | 203 |
| M946 | 0.388 | 9.16 | 728 | 157 | 2.77 | 1990 | 370 |
| M946 | 0.388 | 8.8 | 700 | 151 | 2.66 | 2000 | 370 |
