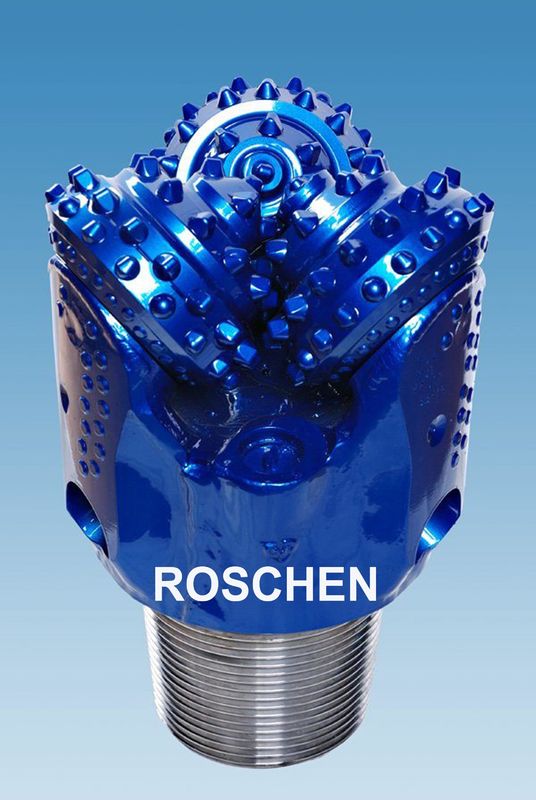

لقم Tricone Roller مقاس 6 بوصات مع محمل أسطواني مختوم لحفر التعدين
Discripitons:
لا تزال بتات الأزرار أداة تعدين وحفر تُستخدم في حفر الصخور الصلبة على الرغم من أن لقمة الحفر PDC قد استحوذت على أكثر من نصف حصة السوق من إجمالي اللقطات التي تم حفرها.
على الرغم من أن بت PDC تحظى بشعبية كبيرة ، إلا أن بتات tricone لا يتم دفعها جانبًا بسهولة.
على سبيل المثال ، لا تقوم بتات PDC حاليًا بحفر الحصى والدولوميت والحجر الجيري الصلب جيدًا ، على كل حال.يبدو أن الحاجة إلى tricones ستستمر لفترة من الوقت.
منذ أداة التدوير المهمة في Spindletop واختراع بت ثنائية المخروط بواسطة Howard Hughes ، الأب ، لعبت مخاريط الأسطوانة دورًا مهمًا في التعدين والحفر.
تحتوي المخاريط الدوارة على مخاريط دوارة تحتوي على إدراجات كربيد التنجستن.Tricone ، أو ثلاث بتات مخروطية ، هي الأكثر شيوعًا ؛ومع ذلك ، يتم أيضًا تصنيع قطعتين مخروطية وواحدة مخروطية ولكن لا يتم استخدامها كثيرًا.
تصميم إدراج كربيد التنغستن
تندرج إدخالات بت الزر في تصنيفين: إزميل ومخروطي.
إزميل نمط زر بت
تعتبر إدخالات الإزميل أكثر عدوانية من المخروطية ، وتستخدم بعض التصميمات مزيجًا من الاثنين.
إدراجات بت زر على شكل مخروطي
تكون الحشوات المخروطية أكثر قببًا في المظهر وتستخدم لطحن التكوينات الأكثر كشطًا والأعلى في مقاومة الانضغاط.
يتم تصنيع إدخالات كربيد التنجستن بشكل فردي ثم يتم الضغط عليها في الثقوب المحفورة مسبقًا في مخروط الريشة.
على الرغم من أن إدخالات كربيد التنجستن هي الدعامة الأساسية لمخاريط الأسطوانة ، فإن قواطع pdc واستخدامها في بتات pdc تحل محلها بسرعة.
دورة السوائل
تتطلب جميع لقم حفر الصخور نوعًا من دوران السوائل.قد يتكون مائع الحفر من ماء أو زيت أو هواء أو رغوة.
يخدم تداول سائل الحفر عدة أغراض:
* يزيل القصاصات بحيث يمكن حفر تشكيلات جيولوجية جديدة
* يثبت جدار البئر
* ينظف ويبرد قليلا
| لقم الثقب ثلاثي الأبعاد - أحجام التوصيل القياسية * | |
| بحجم | توصيل رقم التعريف الشخصي القياسي |
| 2 1/2 "إلى 2 3/4" ضمناً | أ - عبد الواحد رود |
| 2 7/8 "إلى 3 3/8" ضمناً | قضيب N4 |
| 3 1/2 "إلى 4 1/2" ضمناً | 2 3/8 "API |
| 4 5/8 "إلى 5" ضمناً | 2 7/8 "API |
| 5 1/8 "إلى 7 3/8" ضمناً | 3 1/2 "API |
| 7 1/2 "إلى 9 3/8" ضمناً | 4 1/2 "API |
| 9 1/2 "إلى 14 3/8" ضمناً | 6 5/8 "API |
| 14 1/2 "إلى 18 1/2" ضمناً | 6 5/8 "API أو 7 5/8" API |
| 18 5/8 "إلى 26" ضمناً | 7 5/8 "API أو 8 5/8" API |
| 27 بوصة وأكبر | 8 5/8 "API |
| * تتوفر وحدات بت Tricone بأحجام اتصال بديلة عند الطلب. | |
أنواع المحامل:
هناك ثلاثة أنواع رئيسية من المحامل الموجودة في درجات الحرارة الثلاثية.هم انهم:
أسطوانة أو محمل مفتوح.يستخدم هذا النوع من المحامل بشكل شائع في تطبيقات صيانة الآبار ، وحفر النفط والغاز الضحل ، وحفر آبار المياه ، وتطبيقات التعدين.تقوم شركة Atlas Copco و Focus Rock Bit بتصنيع واحدة من أفضل الشركات في السوق اليوم.يسمح هذا النوع من المحامل للأقماع بالدوران بحرية.المحمل نفسه يتكون من صف من الكرات وصف من المحامل الأسطوانية.يتم تبريد هذه المحامل بواسطة سائل الحفر المستخدم.يمكن إصلاح المحمل الأسطواني حتى يتآكل العرق داخل المخروط بشدة.
تتميز بتات المحامل المفتوحة بسهولة من خلال رمز IADC الخاص بها حيث يكون الرقم النهائي إما 1 أو 2 أو 3. أحدهما محمل مفتوح بدون حماية للساق ، واثنان بدون حماية للساق ومناسب للحفر بالهواء ، وثلاثة مع حماية للساق.
محمل أسطواني مختوم هذا النوع من المحامل هو في الأساس نفس المحمل المفتوح باستثناء وجود ختم حول المحامل للحماية من القطع والحطام.
تُستخدم لقم محامل الأسطوانة المختومة في التعدين وحفر الغاز الطبيعي والطاقة الحرارية الأرضية وبعض استكشافات حقول النفط.بمجرد ارتداء الختم ولم يعد جيدًا ، تظل لقمة الحفر بعض الحياة المتبقية وستعمل مثل مثقاب محمل أسطواني.
يمكن تمييز لقم محامل الأسطوانة المختومة بسهولة من خلال تصنيف IADC للأحرف ثلاثية العجلات لأن الرقم النهائي سيكون إما 4 أو 5. أربعة تدل على محمل أسطواني مختوم بدون حماية للساق ، وخمسة مع حماية للساق.
محمل الاحتكاك أو محمل الدورية المختوم هذا هو النوع الأكثر استخدامًا لحفر آبار النفط والغاز الطبيعي.على الرغم من أن التكلفة أعلى بشكل عام ، إلا أن هذا النوع من المحامل يمكن أن يتحمل معظم إساءة الاستخدام.يتم استبدال محامل الأسطوانة داخل المخروط بجلبة عائمة.يتم أيضًا تشحيم المحمل وإغلاقه من الحطام الخارجي.
تُستخدم لقم محامل الاحتكاك بشكل متكرر في تطبيقات الحفر الموجه. وبسبب التآكل الإضافي على السيقان ، يتم وضع إدخالات المقياس على الساق لتوفير حماية إضافية.
تتميز بتات تحمل المجلة بسهولة عن طريق نظام تصنيف IADC لـ Tricones.سيكون رقم IADC النهائي إما 6 أو 7. ستة عبارة عن مجلة مختومة تحمل بدون حماية للساق وسبعة مزودة بحماية ساق.
أزرار أزرار VS.PDC
مزايا
* التكلفة - استثمار أرخص في البداية
* ضرر أقل تأثيرًا - يكون التأثير أقل ضررًا لهيكل القطع
* أفضل في تكوينات هارد روك - يكون عمل التكسير لقمة الزر أفضل في التكوينات الصخرية غير المتجانسة.
* المزيد من التحكم في البت - في تطبيقات الحفر الاتجاهي ، يكون التحكم في بت الزر أسهل في توفير عزم دوران أقل ، ومرونة أكبر في WOB ووجه أداة أكثر ثباتًا.
* تصميم بتات الأزرار لقد منحت سنوات الخبرة العديدة المصنعين الريادة في تصميم بتات الأزرار للتكوينات الكاشطة والصعبة.
*** ملاحظة: تم استخدام بتات الأزرار بشكل تقليدي للحفر الموجه لأنها قابلة للتوجيه.ومع ذلك ، تسببت التكنولوجيا الجديدة في أداء بت pdc.
لماذا؟
تم التركيز بشكل خاص على قاطع pdc وجوانب التصميم لقمة pdc.
سلبيات
* المخاريط المفقودة - نظرًا لوجود أجزاء متحركة للكتل ، فهناك دائمًا خطر فقد مخروط في الحفرة.
* ROP السفلي - يكون إجراء القص لبت PDC أكثر كفاءة ، مما يؤدي إلى ارتفاع معدل الاعتلال الشبكي (ROP).
* تكلفة أعلى للقدم - ينتج عن انخفاض معدل الاعتلال الشبكي للقدم ارتفاع تكلفة القدم.يمكن إصلاح بتات PDC وتشغيلها عدة مرات ، ولا يمكن استخدام tricones.
* عمر البت السفلي - ستحتاج Tricones إلى الاستبدال في كثير من الأحيان أكثر من لقم الثقب PDC.
