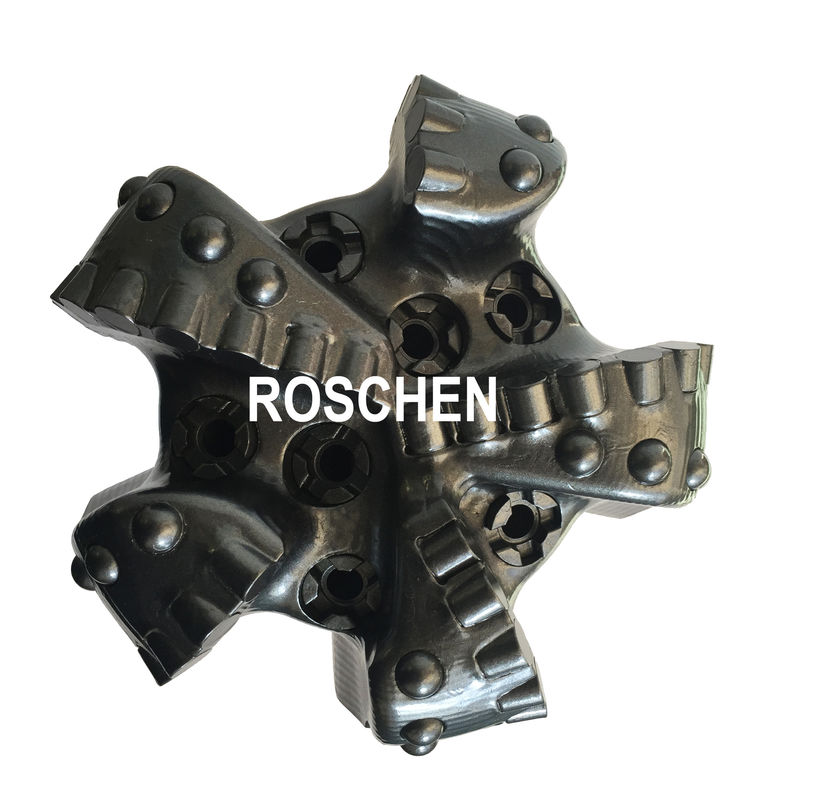

تستخدم بتات القائد PDC قواطع المواد المظلمة عالية الاختراق وحفر ثقوب أعمق
توفر وحدات بتات Commander PDC تحكمًا محسّنًا في الاتجاه وإمكانية توجيه بمعدل اختراق أعلى.تقف قواطع المواد المظلمة بشكل أفضل لحفر الثقوب العميقة على فترات أطول بسبب المقاومة الحرارية العالية.
PDC وجه رمادي
يمكن أن تتعطل البتات القياسية بسهولة بسبب عدم الاستقرار الديناميكي للحفر الموجه أو الجانبي ، لكن بتات Atlas Copco Secoroc COMMANDER PDC تتميز بتصميم بتات ذات سبع شفرات متقطعة حاصلة على براءة اختراع لمعالجة هذه العوامل مع تحسين الأداء.
يمكن أن يكون العثور على جزء يقدم كلاً من قابلية التوجيه الجيدة و ROP الجيد اقتراحًا صعبًا.من الناحية النظرية ، توفر المزيد من الشفرات مزيدًا من الاستقرار ومن خلال الامتداد قدرة أفضل على التحكم في البت وتوجيهه.ومع ذلك ، فإن المزيد من الشفرات عادةً ما يعني أيضًا المزيد من ملامسة القاطع للتكوين ، وهو ما يعادل الحفر البطيء.يمكن أن يتسبب المنحنى والأقسام الجانبية للبئر في قيام الحفارين بتقليل معدل الاختراق (ROP) للحفاظ على وجه الأداة أو المخاطرة بالحاجة إلى الخروج من الحفرة.قد تكون إدخالات PDC القياسية بحوافها العالية المقاومة للتآكل مناسبة لعدد من تطبيقات حقول النفط بشكل عام.ومع ذلك ، في التطبيقات التي تولد حرارة أعلى ، يعمل الكوبالت الموجود في ملحق PDC القياسي كمحفز لتلبيد رابطة الماس إلى الماس ، مما يوحد طبقة الماس إلى ركيزة كربيد التنجستن.
استخدم Roschen برنامجًا خاصًا لنمذجة كيفية عمل البتات في ظل مجموعة متنوعة من تحديات الحفر مثل الدوران بعيدًا عن المحور المركزي وامتصاص القوة غير الطبيعي.أظهرت COMMANDER PDC Bit Series تحسنًا يصل إلى 35 بالمائة في الاستقرار في حالات الحفر خارج المحور المركزي مع تحسن بنسبة 29 بالمائة في الاستقرار لامتصاص القوة غير الطبيعي.
يمكن أن تتسبب الحرارة الناتجة عن الاحتكاك أثناء عملية الحفر في تمدد الكوبالت في القواطع بمعدل أعلى من الماس.يزداد الإجهاد الحراري في طاولة الألماس حتى ينهار الهيكل.يتوسع الكوبالت بين بلورات الماس ويكسر روابط الماس إلى الماس.والنتيجة هي تقليل عمر القاطع وفشل القاطع المبكر.
تعمل تقنية الترشيح العميق المحمية ببراءة اختراع على إزالة الكوبالت بشكل انتقائي من طاولة الماس في قاطع PDC.يزيد الترشيح من الاستقرار الحراري للقاطع ، مما يقلل من تلف القاطع ويطيل عمر البت في التكوينات الصعبة والكاشطة.
بدءًا من القاطع القياسي ، تتم إزالة طاولة الألماس من الركيزة.يتم التخلص من الركيزة وإزالة الكوبالت من طاولة الألماس.ثم يتم إرفاق الجدول الماسي بركيزة جديدة.يتم ترشيح قاطع PDC الناتج بعمق ، وإزالة الكوبالت المتسلل إلى عدة مئات من الميكرونات.
| لا. | حجم روك بت | واجهة برمجة تطبيقات REG.PIN | |
| في | مم | ||
| 1 | 3 3/4 | 95.3 | 2 3/8 |
| 2 | 3 7/8 | 98.4 | 2 3/8 |
| 3 | 4 1/8 | 104.8 | 2 3/8 |
| 4 | 4 1/4 | 108 | 2 3/8 |
| 5 | 4 1/2 | 114.3 | 2 3/8 |
| 6 | 4 5/8 | 117.5 | 2 7/8 |
| 7 | 4 3/4 | 120.7 | 2 7/8 |
| 8 | 4 7/8 | 123.8 | 2 7/8 |
| 9 | 5 1/2 | 139.7 | 3 1/2 |
| 10 | 5 5/8 | 142.9 | 3 1/2 |
| 11 | 5 2/3 | 143.9 | 3 1/2 |
| 12 | 4 3/4 | 146.1 | 3 1/2 |
| 13 | 5 7/8 | 149.2 | 3 1/2 |
| 14 | 6 | 152.4 | 3 1/2 |
| 15 | 6 1/8 | 155.6 | 3 1/2 |
| 16 | 6 1/4 | 158.8 | 3 1/2 |
| 17 | 6 1/2 | 165.1 | 3 1/2 |
| 18 | 6 5/8 | 168.3 | 3 1/2 |
| 19 | 6 3/4 | 171.5 | 3 1/2 |
| 20 | 7 1/2 | 190.5 | 4 1/2 |
| 21 | 7 5/8 | 193.7 | 4 1/2 |
| 22 | 7 7/8 | 200 | 4 1/2 |
| 23 | 8 3/8 | 212.7 | 4 1/2 |
| 24 | 8 1/2 | 215.9 | 4 1/2 |
| 25 | 8 5/8 | 219.1 | 4 1/2 |
| 26 | 8 3/4 | 222.3 | 4 1/2 |
| 27 | 9 1/2 | 241.3 | 6 5/8 |
| 28 | 9 5/8 | 244.5 | 6 5/8 |
| 29 | 9 7/8 | 250.8 | 6 5/8 |
| 30 | 10 1/2 | 266.7 | 6 5/8 |
| 31 | 10 5/8 | 269.9 | 6 5/8 |
| 32 | 11 | 279.4 | 6 5/8 |
| 33 | 11 5/8 | 295.3 | 6 5/8 |
| 34 | 12 | 304.8 | 6 5/8 |
| 35 | 12 1/4 | 311.2 | 6 5/8 |
| 36 | 12 5/16 | 312.7 | 6 5/8 |
| 37 | 13 3/8 | 314.3 | 6 5/8 |
| 38 | 12 7/16 | 315.9 | 6 5/8 |
| 39 | 12 5/8 | 320.7 | 6 5/8 |
| 40 | 13 1/8 | 333.4 | 6 5/8 |
| 41 | 13 1/2 | 342.9 | 6 5/8 |
| 42 | 13 5/8 | 346.1 | 6 5/8 |
| 43 | 13 3/4 | 349.3 | 6 5/8 |
| 44 | 14 1/2 | 368.3 | 7 5/8 |
| 45 | 14 3/4 | 374.7 | 7 5/8 |
| 46 | 15 1/2 | 393.7 | 7 5/8 |
| 47 | 16 | 406.4 | 7 5/8 |
| 48 | 17 1/2 | 444.5 | 7 5/8 |
| 49 | 18 7/8 | 479.4 | 7 5/8 |
| 50 | 20 | 508 | 7 5/8 |
| 51 | 22 | 558.8 | 7 5/8 |
| 52 | 24 | 609.6 | 7 5/8 |
| 53 | 26 | 660.4 | 7 5/8 |
| 54 | 28 | 711.2 | 7 5/8 |
| 55 | 30 | 762 | 7 5/8 |
