مثقاب تالون فورس عالي السرعة PDC 8 1/2 بوصة عالي الأداء لحفر النفط
الوصف:
بت تالون فورس PDC عالي السرعة
مصممة لتحسين الأداء
منذ طرحها في عام 2010 ، تم إثبات عائلة البتات Roschen Baker Hughes Talon كمعيار صناعي لقم بت PDC ، مما يوفر كفاءة عالية الأداء وميكانيكية وهيدروليكية.
لا يزال كل من منتجات Talon و Talon 3D توفر تحكمًا فائقًا في الاتجاه وتراكمًا عاليًا (BUR) ومعدلات اختراق (ROP) في البيئات الصعبة.
أحدث تقدم في تقنية البتات - بت Talon Force PDC - يبني على هذا الأساس من خلال إدخال تحسينات على القطع والكفاءة الميكانيكية من خلال:
كفاءة القطع:
تساعد تقنية الماس المتقدمة القواطع على البقاء أكثر حدة لفترة أطول لزيادة شرطة عمان السلطانية واللقطات
الكفاءة الميكانيكية:
توفر التصميمات المستقرة والفعالة والمتينة أداءً فائقًا
الكفاءة الهيدروليكية:
تضمن الطاقة الهيدروليكية المُحسَّنة عند لقمة الحفر أقصى قدر من إخلاء القطع لتعزيز شرطة عمان السلطانية
بت تالون فورس PDC عالي السرعة
قاطع StaySharp 2.0
تبقى عائلة الجيل التالي من القواطع أكثر وضوحًا لفترة أطول لزيادة معدل اعتلال الشبكية الخداجي واللقطات.
القاطع المقوى Stabilis
تعمل هندسة القاطع الجديدة على تحسين المتانة وتقليل التذبذبات الالتوائية.
ملامح تالون فورس بت
يعمل ملف تعريف البت الخاص بالتطبيق على تعزيز ROP وعمر التشغيل ، مما يحسن الكفاءة الميكانيكية والمتانة مع تقليل الاهتزاز.
تخطيطات قاطعة وشفرة محسنة
تزيد التصميمات من الاستقرار وكفاءة الحفر.
لوحة قياس على شكل
تحمي كربيد التنجستن ومواد PDC المستقرة حرارياً وسادات القياس وتحافظ على البتات في المقياس لفترة أطول.
تعمل الهندسة على تحسين أقصى إخلاء للعقل.
ساق قصيرة
يقلل من طول المكياج لمستويات أعلى من التحكم في الحفر الموجه التقليدي.
يزيد من القوة الجانبية للبت على الأنظمة الدوارة القابلة للتوجيه.
تقنيات جديدة لكل حاجة حفر
مواصفات لقم الثقب PDC
لا. | PDC ROCK BIT الحجم | واجهة برمجة تطبيقات REG.PIN | |
في | مم | ||
1 | 3 3/4 | 95.3 | 2 3/8 |
2 | 3 7/8 | 98.4 | 2 3/8 |
3 | 4 1/8 | 104.8 | 2 3/8 |
4 | 4 1/4 | 108 | 2 3/8 |
5 | 4 1/2 | 114.3 | 2 3/8 |
6 | 4 5/8 | 117.5 | 2 7/8 |
7 | 4 3/4 | 120.7 | 2 7/8 |
8 | 4 7/8 | 123.8 | 2 7/8 |
9 | 5 1/2 | 139.7 | 3 1/2 |
10 | 5 5/8 | 142.9 | 3 1/2 |
11 | 5 2/3 | 143.9 | 3 1/2 |
12 | 4 3/4 | 146.1 | 3 1/2 |
13 | 5 7/8 | 149.2 | 3 1/2 |
14 | 6 | 152.4 | 3 1/2 |
15 | 6 1/8 | 155.6 | 3 1/2 |
16 | 6 1/4 | 158.8 | 3 1/2 |
17 | 6 1/2 | 165.1 | 3 1/2 |
18 | 6 5/8 | 168.3 | 3 1/2 |
19 | 6 3/4 | 171.5 | 3 1/2 |
20 | 7 1/2 | 190.5 | 4 1/2 |
21 | 7 5/8 | 193.7 | 4 1/2 |
22 | 7 7/8 | 200 | 4 1/2 |
23 | 8 3/8 | 212.7 | 4 1/2 |
24 | 8 1/2 | 215.9 | 4 1/2 |
25 | 8 5/8 | 219.1 | 4 1/2 |
26 | 8 3/4 | 222.3 | 4 1/2 |
27 | 9 1/2 | 241.3 | 6 5/8 |
28 | 9 5/8 | 244.5 | 6 5/8 |
29 | 9 7/8 | 250.8 | 6 5/8 |
30 | 10 1/2 | 266.7 | 6 5/8 |
31 | 10 5/8 | 269.9 | 6 5/8 |
32 | 11 | 279.4 | 6 5/8 |
33 | 11 5/8 | 295.3 | 6 5/8 |
34 | 12 | 304.8 | 6 5/8 |
35 | 12 1/4 | 311.2 | 6 5/8 |
36 | 12 5/16 | 312.7 | 6 5/8 |
37 | 13 3/8 | 314.3 | 6 5/8 |
38 | 12 7/16 | 315.9 | 6 5/8 |
39 | 12 5/8 | 320.7 | 6 5/8 |
40 | 13 1/8 | 333.4 | 6 5/8 |
41 | 13 1/2 | 342.9 | 6 5/8 |
42 | 13 5/8 | 346.1 | 6 5/8 |
43 | 13 3/4 | 349.3 | 6 5/8 |
44 | 14 1/2 | 368.3 | 7 5/8 |
45 | 14 3/4 | 374.7 | 7 5/8 |
46 | 15 1/2 | 393.7 | 7 5/8 |
47 | 16 | 406.4 | 7 5/8 |
48 | 17 1/2 | 444.5 | 7 5/8 |
49 | 18 7/8 | 479.4 | 7 5/8 |
50 | 20 | 508 | 7 5/8 |
51 | 22 | 558.8 | 7 5/8 |
52 | 24 | 609.6 | 7 5/8 |
53 | 26 | 660.4 | 7 5/8 |
54 | 28 | 711.2 | 7 5/8 |
55 | 30 | 762 | 7 5/8 |

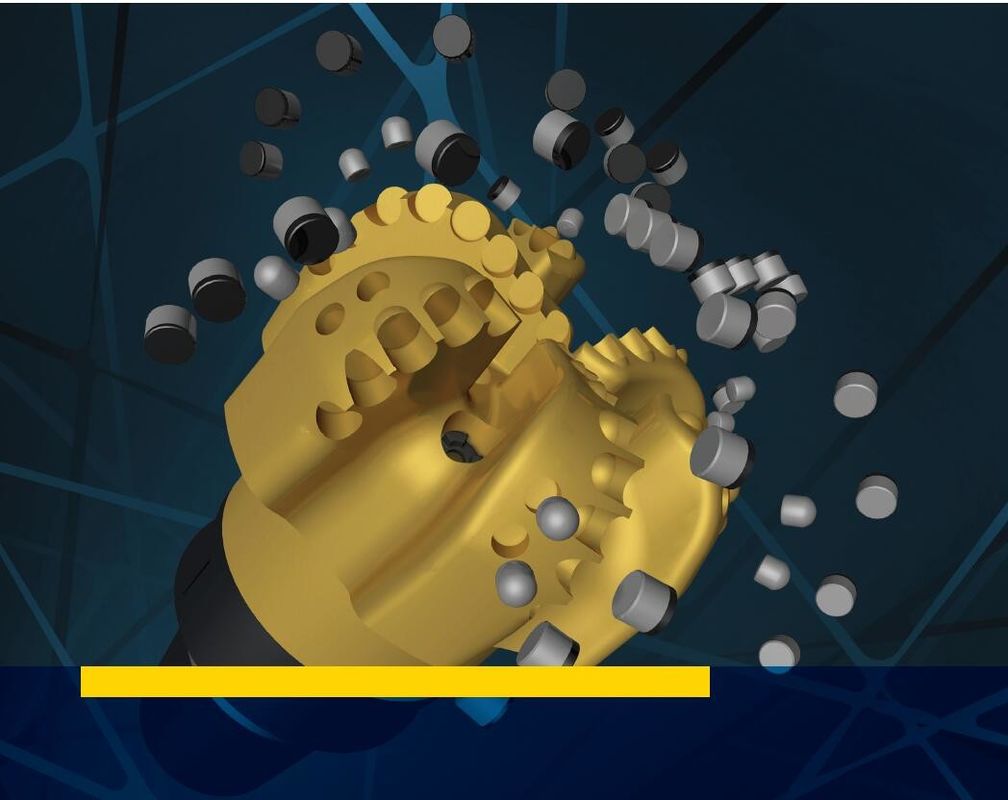

قواطع StaySharp 2.0 PDC
من خلال الاختبارات المعملية والميدانية المكثفة ، طورت Baker Hughes الجيل التالي من قواطع PDC.
تم تعزيز قواطع StaySharp 2.0 بأحدث تقنيات توليف الضغط العالي / درجات الحرارة العالية للحصول على مقاومة تآكل فائقة وصلابة واستقرار حراري.
من أجل توفير التكنولوجيا الرائدة في الصناعة لبتات PDC الخاصة بنا ، يقود مختبر القطع لدينا باستمرار تطوير النماذج الأولية السريعة والتعلم ، حيث قطع أكثر من 10 ملايين قدم (3 ملايين متر) من الصخور في السنوات الثلاث الماضية باستخدام تقنية القطع التجريبية على برجنا العمودي مخرطة.
على مدار السنوات العديدة الماضية ، قامت شركة Baker Hughes بتوسيع مواردها بشكل كبير من وجهة نظر الأفراد والقدرات ، حيث تضاعفت مواردها البحثية ثلاث مرات تقريبًا منذ عام 2010.
بالإضافة إلى ذلك ، استثمرت شركة Baker Hughes في أحدث معدات المختبرات وأدوات التحليل.
من خلال الجمع بين مختبرنا وموارد التطوير لدينا مع أحدث اختراقات التصنيع ، تمكنا من تصميم قواطع StaySharp 2.0 الجديدة لتقديم نتائج رائدة في الصناعة.
قواطع Stabilis المقواة
تعمل قواطع Stabilis PDC الجديدة من Baker Hughes على تحسين الاستقرار الالتوائي وزيادة متانة القاطع ، مما يوفر عمليات تشغيل أطول و ROP أعلى في أكثر التطبيقات تحديًا.عندما تفشل قواطع PDC التقليدية بسبب التآكل أو الكسر ، فإن التصميم الهندسي الجديد يحمي القواطع مع الحفاظ على الأداء.
في بيئة معملية ، أظهر اختبار Stabilis القاطع تحسنًا بنسبة 185٪ في قوة التأثير مقارنةً بالقواطع القياسية.تم مضاعفة مسافة القطع الإجمالية قبل الفشل ثلاث مرات عند استخدام هذه التقنية مقارنةً بقاطع قياسي.
وضعت قواطع Stabilis معايير أداء جديدة في التكوينات المتداخلة للغاية - الحفر من خلال التكتلات ، والتشيرتات ، وشوائب البايرايت بسهولة.
تخطيطات قاطعة محسنة
تجمع مثاقب Talon Force بين أحدث التطورات التكنولوجية وهياكل القطع الخاصة بالتطبيقات المصممة لزيادة إجمالي شرطة عمان السلطانية واللقطات المحفورة.تم تصميم ملفات تعريف البت لتعزيز التحميل المثالي للقاطع مع الجمع بين القوة والمتانة المثلى لتلبية أي هدف حفر.
استقرار جانبي معزز
باستخدام تخطيطات الشفرة المحسّنة والمواضع الشعاعية الإستراتيجية ، زادت وحدات بت تالون فورس من الاستقرار الجانبي ، مما يؤدي إلى استخدام أفضل لقدرة قاع البئر وحفر أكثر كفاءة.بالإضافة إلى ذلك ، يتم ذلك جنبًا إلى جنب مع الكفاءة الهيدروليكية - زيادة مساحة التنظيف إلى الحد الأقصى لإخلاء القصاصات والحفاظ على برودة القواطع لزيادة عمر البت.
تحسين شرطة عمان السلطانية والمسافة التي تم حفرها
تتضح السلوكيات المحسّنة لـ Talon Force bit مقارنة بمنتجات Talon القياسية من خلال برنامج استجابة البتات الخاص بنا ، وهو أداة اختيار BitGenie ™ لقم الثقب.من خلال الاستفادة من مكاسب الكفاءة الميكانيكية والقطع ، تعمل حلول Talon Force على تحسين شرطة عمان السلطانية واللقطات بشكل عام لزيادة الأداء إلى أقصى حد.
.Stay Sharp 2.0 Cutter - تحسين تآكل القاطع ومقاومة الصدمات والاستقرار الحراري للقاطع
.القاطع المقوى Stabilis - يحسن الاستقرار الالتوائي ومتانة البت
.تحسينات الإطار - تعمل على تحسين الاستقرار الجانبي وكفاءة التنظيف وتحسين القوة لتطبيق معين.
