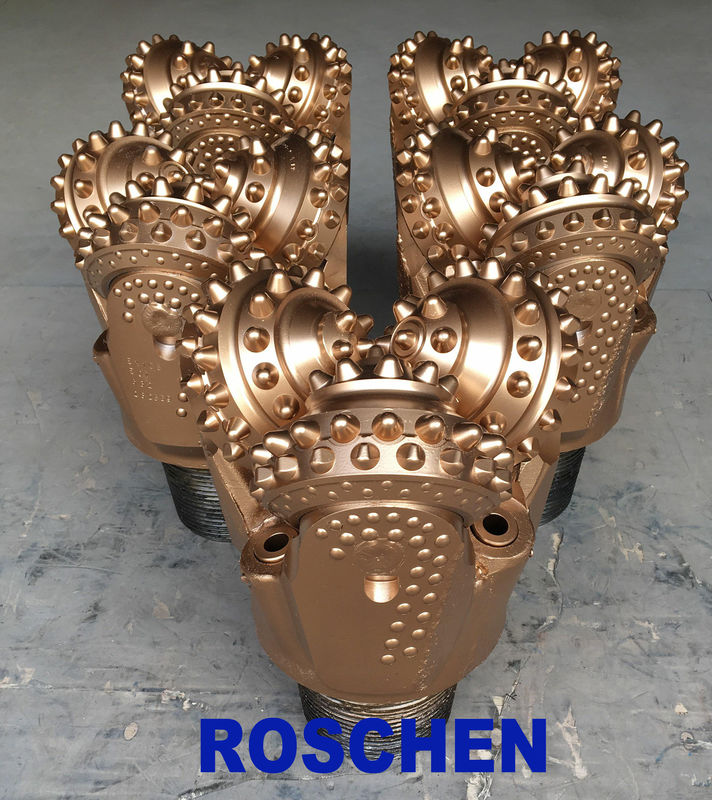

8 1/2 "Tricone Rock Drill Bit / TCI Tricone Bit / لقمة حفر آبار النفط
آلية كسر الصخور للثلاثي المخروطي
1. تأثير التكسير
عندما تعمل البتة المخروطية في قاع البئر ، فإن تأثير الأسنان على الصخر بالاهتزاز الطولي للقمة هو الطريقة الرئيسية لكسر الصخر بواسطة لقمة الأسطوانة.عندما يتم تدوير لقمة الحفر ، يتم ضغط الأسنان في الصخر بسرعة معينة.طريقة التكسير هذه مشابهة للضغط الساكن في اختبار التكسير.يتطلب ضغط الأسنان في الصخر ضغطًا محددًا ووقتًا كافيًا للتلامس.لذلك ، فإن الحمل المحوري لأسنان لقمة الأسطوانة على الصخر يشمل الضغط الساكن وحمل الصدمات.ضغط الحفر المطبق على لقمة الحفر هو جزء ضغط ثابت ؛يتم إنشاء حمل الصدمات بواسطة لقمة الحفر عندما يدور قاع البئر ، بحيث يتم ضغط وتمديد نظام سلسلة مثقاب الحفر باستمرار ، وتنقل سلسلة الحفر السفلية طاقة التشوه المرنة للدورة إلى التي ينتجها المخروط ، هذا هو مصدر ضغط تأثير الأسنان عندما تكسر لقمة الحفر الصخر.يمكن أن تؤدي زيادة ضغط تأثير لقمة الحفر على التكوين إلى زيادة كفاءة الصخور المكسورة.
2. انزلاق القص
في الصخور ذات اللدونة العالية ، بالإضافة إلى تأثير الأسنان على الصخور السفلية ، فإنها تتطلب أيضًا أن يكون للأسنان تأثير انزلاق معين على الأرض ، بحيث تقطع الأسنان الصخر لتوسيع تأثير تكسير الصخور.من المهم عند الحفر في التكوينات اللينة.التدابير التي تؤدي إلى حدوث انزلاق عندما يتم دحرجة المخروط في قاع البئر هي أعلى ، ومخروط مركب ، ومحور إزاحة.
(1) سوبر توب.تعني القمة الفائقة أن الجزء العلوي المخروطي للمخروط يتجاوز الخط المركزي لقمة الحفر.المسافة من أعلى المخروط إلى خط الوسط تسمى القمة الفائقة.كلما زادت المسافة الفائقة ، زادت كمية الانزلاق.ينتج السطح العلوي انزلاقًا في الاتجاه العرضي ، ويتم قطع الصخر بين الأسنان والأسنان على كل حلقة من المخروط.
(2) مخروط معقد.يتسبب المخروط المركب في انزلاق المخروط في الاتجاه العرضي ، وكما هو الحال مع القمة الفائقة ، يتم قطع الصخر بين الأسنان والأسنان على كل حلقة من المخروط.
(3) محور التحول.يعني إزاحة العمود أن محور المخروط يُترجم مسافة بالنسبة إلى محور البت.تسمى هذه المسافة بقاعدة العجلات المتغيرة.إذا كانت قاعدة العجلات المتغيرة أكبر ، فإن مقدار انزلاق المخروط يكون أكبر ، ويكون تأثير القص أكبر.يتسبب عمود التحول في انزلاق الأسنان محوريًا ، ويتم قطع الصخور الموجودة بين التروس الحلقية على المخروط.
3. عمل القص للسن نفسها
عندما يؤكل السن في الصخر تحت تأثير الضغط المحوري (ضغط الحفر) ، ينتج السطح الإسفيني للسن قوة قص أفقية على الصخر الملامس له ، ويتعرض الصخر لكسر القص على طول مستوى القص ، بالأسنان.تحرك لإزالة الصخر المكسور ، وهو تأثير القص للسن نفسه على الصخر.
| مواصفات المنتج Tricone Rolle Bits: | |
| نموذج | بتات الأسنان المطحونة tricone لبئر الماء ، TCI بت tricone لبئر الماء |
| كود اليادك |
1161171261271372162172226316317326327336337 115125215225235315325325114124143141111121213346347 |
|
417427437517527537617627637737837832415425435 445525625635416427436446447516526537517516536535 |
|
| نوع محدد | ح - محمل الاحتكاك ؛G - محمل الأسطوانة ؛و - تحمل عائمة |
| نوع الختم | HJ (تحمل المجلة المعدنية المختومة) |
| HA (تحمل مجلة مختومة بالمطاط) نوع محمل مبرد بالهواء | |
| مقاس | من 2 7/8 "إلى 26" أحجام أكبر لقمة فتاحة الثقب ، مثقاب الثقوب |
| مواد | سبائك الصلب ، إدراج كربيد التنغستن |
| ميزة اضافية | 1) أسنان مخروطية Y 2) أسنان إزميل X 3) أسنان عريضة K 4) حماية G- Gague |
| تشكيل قابل للتطبيق | لينة جدا ، لينة ، متوسطة النعومة ، صلبة ، متوسطة الصلابة ، تشكيل صعب جدا |
| تطبيق |
البترول والغاز ، آبار المياه ، التعدين والصناعات التكتونية ، حقول النفط ، أعمال البناء ، والحرارة الجوفية ، والتثقيب الاتجاهي ، وأعمال الأساسات تحت الأرض. |
| لا. | حجم TRICONE ROCK BIT | API ثريد REG.PIN | |
| في | مم | ||
| 1 | 3 3/4 | 95.3 | 2 3/8 |
| 2 | 3 7/8 | 98.4 | 2 3/8 |
| 3 | 4 1/8 | 104.8 | 2 3/8 |
| 4 | 4 1/4 | 108 | 2 3/8 |
| 5 | 4 1/2 | 114.3 | 2 3/8 |
| 6 | 4 5/8 | 117.5 | 2 7/8 |
| 7 | 4 3/4 | 120.7 | 2 7/8 |
| 8 | 4 7/8 | 123.8 | 2 7/8 |
| 9 | 5 1/2 | 139.7 | 3 1/2 |
| 10 | 5 5/8 | 142.9 | 3 1/2 |
| 11 | 5 2/3 | 143.9 | 3 1/2 |
| 12 | 4 3/4 | 146.1 | 3 1/2 |
| 13 | 5 7/8 | 149.2 | 3 1/2 |
| 14 | 6 | 152.4 | 3 1/2 |
| 15 | 6 1/8 | 155.6 | 3 1/2 |
| 16 | 6 1/4 | 158.8 | 3 1/2 |
| 17 | 6 1/2 | 165.1 | 3 1/2 |
| 18 | 6 5/8 | 168.3 | 3 1/2 |
| 19 | 6 3/4 | 171.5 | 3 1/2 |
| 20 | 7 1/2 | 190.5 | 4 1/2 |
| 21 | 7 5/8 | 193.7 | 4 1/2 |
| 22 | 7 7/8 | 200 | 4 1/2 |
| 23 | 8 3/8 | 212.7 | 4 1/2 |
| 24 | 8 1/2 | 215.9 | 4 1/2 |
| 25 | 8 5/8 | 219.1 | 4 1/2 |
| 26 | 8 3/4 | 222.3 | 4 1/2 |
| 27 | 9 1/2 | 241.3 | 6 5/8 |
| 28 | 9 5/8 | 244.5 | 6 5/8 |
| 29 | 9 7/8 | 250.8 | 6 5/8 |
| 30 | 10 1/2 | 266.7 | 6 5/8 |
| 31 | 10 5/8 | 269.9 | 6 5/8 |
| 32 | 11 | 279.4 | 6 5/8 |
| 33 | 11 5/8 | 295.3 | 6 5/8 |
| 34 | 12 | 304.8 | 6 5/8 |
| 35 | 12 1/4 | 311.2 | 6 5/8 |
| 36 | 12 5/16 | 312.7 | 6 5/8 |
| 37 | 13 3/8 | 314.3 | 6 5/8 |
| 38 | 12 7/16 | 315.9 | 6 5/8 |
| 39 | 12 5/8 | 320.7 | 6 5/8 |
| 40 | 13 1/8 | 333.4 | 6 5/8 |
| 41 | 13 1/2 | 342.9 | 6 5/8 |
| 42 | 13 5/8 | 346.1 | 6 5/8 |
| 43 | 13 3/4 | 349.3 | 6 5/8 |
| 44 | 14 1/2 | 368.3 | 7 5/8 |
| 45 | 14 3/4 | 374.7 | 7 5/8 |
| 46 | 15 1/2 | 393.7 | 7 5/8 |
| 47 | 16 | 406.4 | 7 5/8 |
| 48 | 17 1/2 | 444.5 | 7 5/8 |
| 49 | 18 7/8 | 479.4 | 7 5/8 |
| 50 | 20 | 508 | 7 5/8 |
| 51 | 22 | 558.8 | 7 5/8 |
| 52 | 24 | 609.6 | 7 5/8 |
| 53 | 26 | 660.4 | 7 5/8 |
| 54 | 28 | 711.2 | 7 5/8 |
| 55 | 30 | 762 | 7 5/8 |
