CIR110A حفر أسفل الحفر مطرقة الحفر أسفل الحفر تأثير وإكسسوارات التعدين
| اسم | أسفل لهم هول مطرقة ، مطرقة DTH |
| علامة تجارية | ROSCHEN |
| نطاق التطبيق | فتح حفر الصخور ، هندسة النفق |
| ثقب الحفر السرعة (مم / دقيقة) | 840 (ملم / دقيقة) |
| الحجم (مم) | 110 |
| نموذج | CIR110A |
| قطر ثقب الحفر (مم) | 110-120 (مم) (مم) |
| طاقة التأثير (MPa) | 0،5-0،7 |
| عمق الثقب (m) | 200 م |
| تردد الاصطدام | 840 (هرتز) |
| قطر معطف | 98MM |

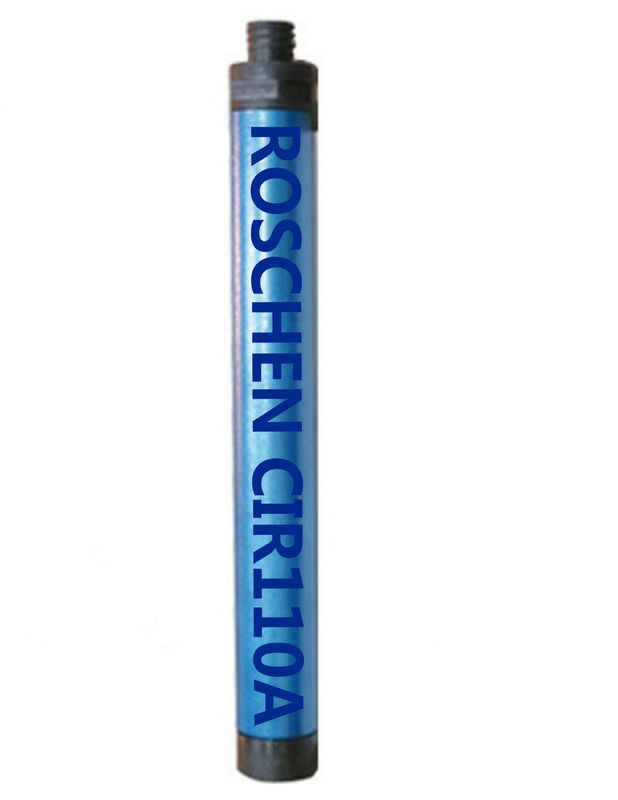

CIR110A Downhole Hammer تفاصيل المنتج:
قطر الحفر: Φ110-120mm
سترة القطر: Φ98mm
الطول الكلي: 838mm
الوزن: 36 كجم
ضغط العمل: 0.5-0.7 ميغاباسكال
استهلاك الهواء: 11m3 / دقيقة
تردد الاصطدام: 840 مرة / دقيقة
DTH Drill Hammer مواصفات الموديل الأبعاد
| نموذج | حفر ثقب ضياء. (مم) | غلاف OD (مم) | الطول (مم) | الوزن (كلغ) | ضغط العمل (ميغاباسكال) | استهلاك الهواء (م 3 / دقيقة) | تردد الاصطدام (T / دقيقة) |
| 65A DTH Hammer | Ø65-67 | 61 | 745 | 13 | 0،5-0،7 | 2.5 | ≥810 |
| 70A DTH المطرقة | Ø74-76 | 67 | 766 | 15 | 0،5-0،7 | 3 | ≥810 |
| 80A DTH المطرقة | Ø80-82 | 72 | 796 | 17 | 0،5-0،7 | 5.5 | ≥810 |
| 90 مطرقة DTH | Ø90-100 | 80 | 796 | 22 | 0،5-0،7 | 7 | ≥840 |
| 90A DTH المطرقة | Ø90-100 | 80 | 796 | 22 | 0،5-0،7 | 6 | ≥840 |
| 900 مطرقة DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
| 930 DTH Hammer | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
| 110A DTH المطرقة | Ø110-120 | 98 | 838 | 36 | 0،5-0،7 | 11 | ≥840 |
| DHD340 DTH المطرقة | Ø110-140 | 98 | 1045 | 39 | 1،2-2،0 | 3،5 حتي 15 | ≥1140 |
| DHD350 DTH المطرقة | Ø135-155 | 122 | 1213 | 57 | 0،6-2،5 | 7،5-9 | ≥1140 |
| DHD360 DTH Hammer | Ø152-190 | 139 | 1300 | 98 | 0،6-2،5 | 10،5 حتي 19 | ≥1140 |
CIR110A DTH Hammer Common Troubleshooting Methods
| عطل | السبب | طريقة الاستبعاد |
| الهواء لا يؤثر | 1. هناك مادة غريبة في صمام القرص و عالق صمام الفحص. | قم بفك الصواعق للتنظيف والتفتيش. |
| 2. زيت التشحيم لزج جدا لملصق المكبس. | افتح صمام الفحص ، أضف كمية صغيرة من الكيروسين أو البنزين ، ثم استبدل مواد التشحيم الأرق. | |
| 3. بعد تماسك مثقاب الحفر ، سوف تنجذب إلى المفصل الأمامي ولا يمكن إعادة ضبطه. | قم بإزالة رأس الحفر للصيانة. | |
| 4. ضعف تزييت ، مكبس واسطوانة لدغة. | تفكيك وتفكيك ، استبدال الأجزاء عند الضرورة ، وتحسين شروط التشحيم. | |
| 5. تثبيت أجزاء خاطئة أو مفقودة. | إعادة تجميع وفقًا للرسم التخطيطي للهيكل | |
| Shockless | 1. الحلقة المطاطية معطوب ، لا يتم الضغط على لوحة الضبط و الحشية. | استبدال المئزر ، وزيادة طوقا |
| 2. ارتداء شديد من المكابس ، اسطوانات ، الخ | استبدال الأجزاء |
CIR110A عملية الحفر أثر قاع الاحتياطات:
1. في ظروف حفر الصخور العادية ، يتم صيانة وتنظيف الجهاز المخفض ويتم إعادة تجميعه كل 200 ساعة من التشغيل. يتم إجراء حفر ثقوب أو طين كل 100 ساعة.
2. يتم تحقيق تزييت المستشعر من خلال جهاز التزييت على المحرك الرئيسي. ولذلك ، فمن الضروري التأكد من أن جهاز التزييت مليء بالزيت قبل بدء كل نوبة ، ولا يزال هناك فائض قبل بدء التحول التالي. زيت التشحيم هو الزيت الميكانيكي رقم 20 في الصيف والزيت الميكانيكي رقم 5-10 في فصل الشتاء. قبل تركيب أداة التثبيت على أنبوب الحفر ، يتم تشغيل صمام العادم لإزالة الأنقاض في أنبوب الحفر والتحقق من وجود نفط في أنبوب الحفر. تحقق من جهاز التأثير بعد الاتصال.
3. يجب أن لا يتم عكس المصادم وقضيب الحفر في الحفرة لمنع الحوادث. في عملية الحفر أسفل الحفرة ، إذا كنت ترغب في إيقاف الحفر ، يجب عليك عدم إيقاف تزويد الهواء إلى عامل التأثير على الفور. يجب عليك رفع المثقاب وضربه ، ووقف إمداد الغاز عندما لا يكون هناك المزيد من الصخور ومسحوق الصخور في الحفرة. ، ثم توقف عن الدوران.
