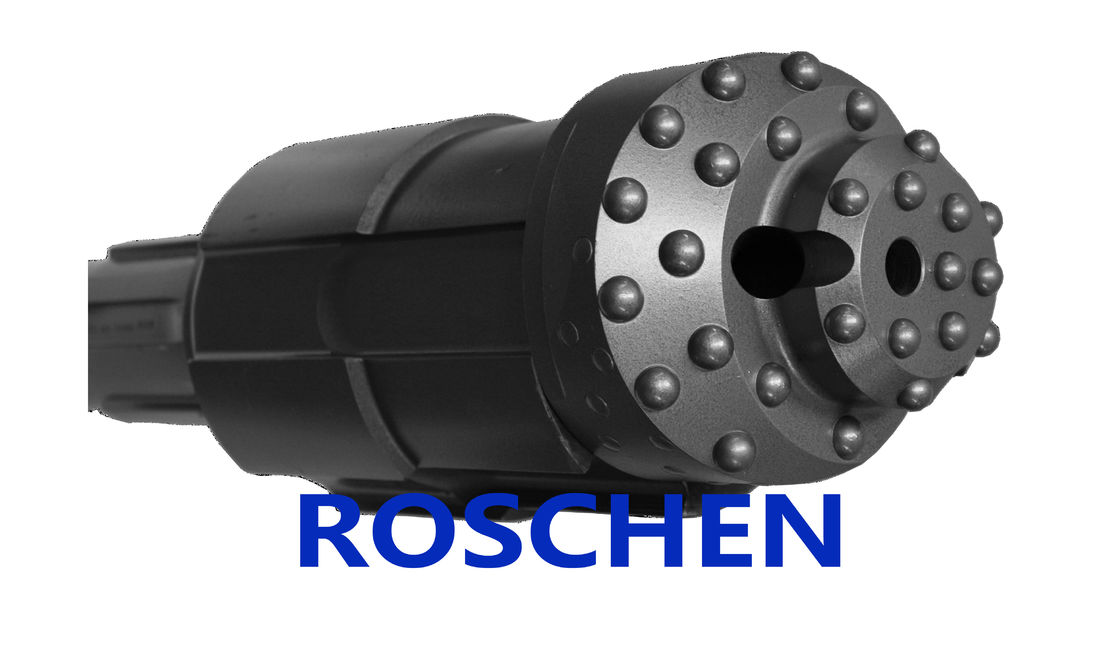

تثقيب غريب الأطوار Tubex XL 165 يستخدم لأنظمة التغليف المتقدمة
نظام ODS نظام الحفر الثقيل
نظام Roschen's ODS هو نظام حفر غريب الأطوار مكون من جزأين مصمم للحفر وتغليف الثقوب في وقت واحد ، من خلال ظروف الأرض غير المستقرة.
دلائل الميزات:
1. متاح لأحجام الغلاف من 114 مم (4 1/2 بوصة) إلى 273 مم (10 ") تصميم بسيط من جزأين لنقل أفضل للطاقة إلى سطح البت
2. أداء الحفر الأمثل في ظروف الأرض غير المستقرة
3. يمكن إزالة اللثة اللامركزية بسهولة وسرعة للاستبدال أو التجديد
4. ترتيب قفل "مفتوح ومغلق" داخل حامل البت بحيث لا يمكن لأي شيء منع إغلاق البت غريب الأطوار
5. إن لقمة ODS لديها تصميم تجريبي إيجابي يساعد على توجيه المثقاب غريب الأطوار وإنتاج ثقب أكثر استقامة
مواصفات نظام ODEX | |||||||||
نظام غلاف غريب الأطوار (نظام حفر مثقل غريب الأطوار) | |||||||||
نوع | غلاف Recom.Size (مم) | الحد الأدنى للقطر الداخلي لغطاء الحذاء ضياء (مم) د | التوسيع ضياء (مم) ج | DTH هامر | أنبوب الحفر | رقم الجزء * | |||
Max.OD (A) | معرف الحد الأدنى (م) | موضوع الاتصال | OD (مم) | وجع مسطح (مم) | |||||
ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8 "Reg | 76 | 65 | ODEX90-DHD |
COP32 | ODEX90-COP | ||||||||
QL30 | ODEX90-QL30 | ||||||||
ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8 "Reg | 76 | 65 | ODEX115-DHD |
COP44 | ODEX115-COP | ||||||||
SD4 | ODEX115-SD4 | ||||||||
QL40 | ODEX115-QL40 | ||||||||
المهمة 40 | ODEX115-M40 | ||||||||
ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8 "Reg | 89 | 65 | ODEX140-DHD |
COP54 | ODEX140-COP | ||||||||
SD5 | ODEX140-SD4 | ||||||||
QL50 | ODEX140-QL50 | ||||||||
المهمة 50 | ODEX140-M50 | ||||||||
ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX165-DHD |
COP64 | ODEX165-COP | ||||||||
SD6 | ODEX165-SD6 | ||||||||
QL60 | ODEX165-QL60 | ||||||||
المهمة 60 | ODEX165-M60 | ||||||||
ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX190-DHD |
COP64 | ODEX190-COP | ||||||||
SD6 | ODEX190-SD6 | ||||||||
QL60 | ODEX190-QL60 | ||||||||
المهمة 60 | ODEX190-M60 | ||||||||
ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2 "Reg | 114 | 95 | ODEX240-DHD |
COP84 | ODEX240-COP | ||||||||
SD8 | ODEX240-SD8 | ||||||||
QL80 | ODEX240-QL80 | ||||||||
المهمة 80 | ODEX240-M80 | ||||||||
ODEX 280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2 "Reg | 114 | 95 | ODEX280-SD |
نوما 100 | ODEX280-NU |
* يتكون النظام الكامل من حامل البت ، والبت غريب الأطوار ، ودبابيس التثبيت.أنماط عرقوب أخرى متاحة عند الطلب
إن نظام ODS عبارة عن نظام حفر ثقيل غريب الأطوار مكون من جزأين مصمم للتركيب المتزامن للأغلفة لدعم ظروف الأرض غير المستقرة.
يتم تركيب حامل البت في المطرقة بنفس طريقة تركيب بت الزر التقليدي.
يتم قفل بت الزر اللامتراكز في حامل البت عن طريق ترتيب دبوس "Seloc" مزدوج يمكن إزالته عندما تحتاج البتة إما إلى إعادة الطحن أو الاستبدال.
توفر ROSCHEN أغلفة ملولبة فقط ولكن يمكن أيضًا استخدام النظام مع أغلفة ملحومة أقل تكلفة عندما يلزم ترك الغلاف في الفتحة.
عندما يتم حفر نظام المواد المستنفدة للأوزون إلى العمق المطلوب ، يمكن إغلاق البتة اللامتراكزة في موضعها المتحد عن طريق سحبها مقابل حذاء الغلاف والدوران العكسي 180 درجة ، وسحب النظام الكامل من الغلاف.
إذا لزم الأمر ، فمن الممكن عندئذٍ الحفر في الصخور الصلبة باستخدام قطعة زر تقليدية بقطر يساوي حجم النظام.
من المهم التأكد من وضع مثبت الأبعاد الصحيحة خلف المطرقة مباشرةً.
تقوم ROSCHEN بتصنيع مجموعة من حوامل اللقم ، والقمم غير المركزية ، وأحذية الغلاف والمثبتات ، لمرافقة أنظمة الحفر الخاصة بنا من المواد المستنفدة للأوزون.لمزيد من تفاصيل المنتج ، يرجى الرجوع إلى كتيبات المبيعات الفنية الخاصة بنا أو الاتصال بفريق المبيعات للحصول على المساعدة.
