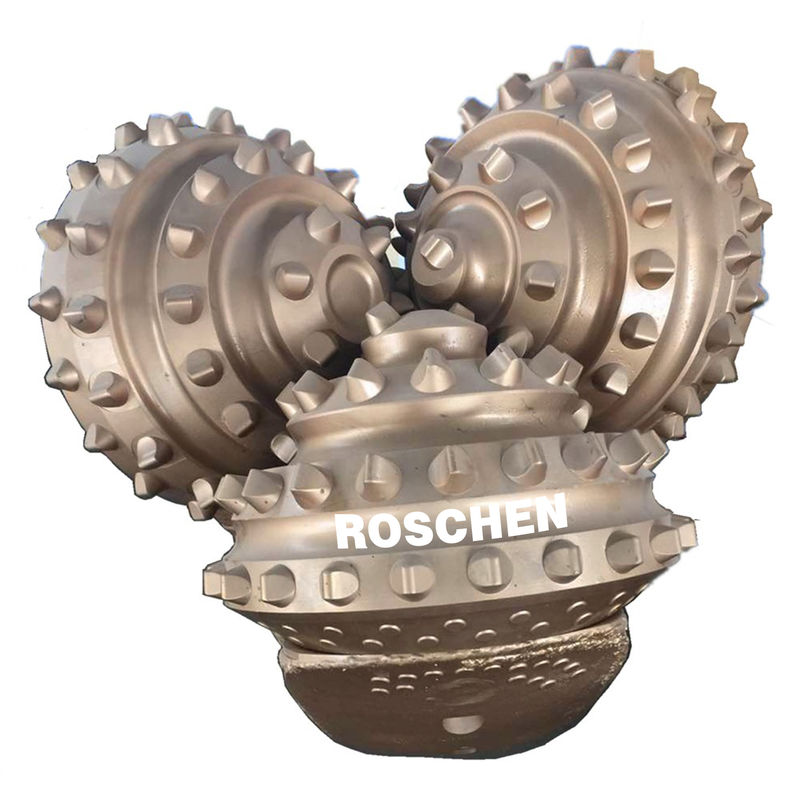

بت Tricone 9 7/8 بوصة لقم حفر أسطواني Tricone تستخدم مطرقة SECOROC COP44 DTH لحفر تعدين Codelco
بتات Tricone مشتملة على أسنان فولاذية (يشار إليها أيضًا بالأسنان المطحونة) وبتات إدراج كربيد التنجستن (TCI) ، بتات TCI أكثر متانة من تلك التي تحتوي على أسنان فولاذية ، ولكنها تحمل تكلفة تصنيع أعلى.كلتا المجموعتين من Tricone Bits متوفرة مع
(1) محمل مفتوح أو محمل مختوم
(2) تحمل الأسطوانة أو محمل الاحتكاك (تحمل المجلة)
(3) Gage محمي أو غير محمي ، إلخ
ما هي لقم الثقب tricone المستخدمة؟
1. لقم الثقب Tricone لتشكيلات الصخور الناعمة
تعتبر التكوينات الصخرية اللينة المكونة أساسًا من الرمل أو الطين أو الحجر الجيري أو الصخر الزيتي مثالية للحفر بقطع أسنان المطحنة.في معالجة الصخور الناعمة ، اعتمادًا على نطاق المشروع والمدة المختلفة ، يمكنك اختيار إغلاق أو فتح محمل لقم أسنان الطحن.تدوم لقم الثقب المخروطية المختومة لفترة أطول ، ولكنها غالبًا ما تكلف أكثر بسبب العمل الدقيق المطلوب لحماية المحامل.من ناحية أخرى ، فإن رؤوس المحامل المفتوحة ليست محمية جيدًا وتلبس ، ولكنها رخيصة التصنيع.لقم الثقب Tricone المصممة للصخور اللينة عادة ما يكون لها أسنان بارزة أطول ، أو أسنان "A" أو مقابض إزميل.في كلتا الحالتين ، يكون تباعد الفتحات كبيرًا ، لذلك يمكن اعتبار مثقاب tricone ناعمًا في التصميم.
2. لقم الثقب Tricone للتكوينات الصخرية المتوسطة
إذا كنت ترغب في حفر الكالسيت والدولوميت والحجر الجيري الصلب وبعض الصخر الزيتي الصلب ، فأنت بحاجة إلى تصميم مثقاب ثلاثي الألوان للصخور المتوسطة.قد تحتاج إلى فهم أفضل لماذا يعتبر كربيد التنجستن المادة المثالية لقمة الحفر tricone.من المفيد فهم خصائصه.تم اكتشاف كربيد التنجستن لأول مرة في عام 1927 ، وهو مادة قوية وصلبة للغاية تمكنه من تحمل سرعات أعلى ، وبالتالي تحقيق سرعات حفر أسرع.بالإضافة إلى ذلك ، يمكن لقمة الحفر tricone امتصاص الكثير من الحرارة دون إتلاف لقمة الحفر.إن درجة حرارة المثقاب الوسيط أصغر بكثير من طبقة المثقاب الناعم.بالإضافة إلى ذلك ، على الرغم من أن الأسنان قد يكون لها مجموعة متشابهة من الأشكال ، إلا أن أسنانها أقل بروزًا.
3. لقم الثقب Tricone لتشكيلات الصخور الصلبة
الصخور الصلبة صلبة ، وعادة ما تشتمل الصخور الكاشطة على الصخر الصلب والكالسيت والحجر الطيني والبيريت والجرانيت والكوارتزيت.إن صعوبة الحفر في هذه المادة تجعل لقم الثقب المخروطي شبه ضرورية.يتميز الزر بصلابة وقوة ممتازة ، مما يجعله قادرًا على تحمل ظروف الحفر الصعبة للغاية.كما هو الحال مع جميع لقم الثقب tricone ، يمكنك الاختيار بين المحامل المغلقة والمفتوحة.توفر مثاقب المحامل المختومة حماية أفضل ضد التآكل ، مما يجعلها أكثر ملاءمة للاستخدام قبل الاستبدال.غالبًا ما تحتوي التدريبات المصممة للتكوينات الصلبة على عدد أقل من الأسنان البارزة.الأسنان قصيرة وضيقة.هذا يقلل بشكل كبير من سرعة الحفر مقارنة بالصخور اللينة ، ولكن إذا كنت تقوم بحفر الصخور الصلبة ، فلن يكون لديك سوى القليل من الخيارات.
| مواصفات لقم الثقب الأسطوانة Tricone | ||
| قطر البت | API PIN | |
| (بوصة) | (مم) | |
| 3 7/8 '' ~ 5 1/4 " | 98 ~ 134 | 2 3/8 ''.2 7/8 " |
| 5 5/8 `` ~ 6 3/4 " | 143 ~ 171 | 3 1/2 " |
| 7 1/2 "~ 9 1/2" | 190.5 ~ 241 | 4 1/2 " |
| 9 5/8 `` ~ 13 3/4 " | 245 ~ 350 | 6 5/8 " |
| 14 5/8 `` ~ 26 " | 371 ~ 660.4 | 7 5/8 " |
| قائمة اختيار كود IADC | |||
| اليادك | WOB | دورة في الدقيقة | تطبيق |
| (KN / مم) | (ص / دقيقة) | ||
| 111/114/115 | 0.3-0.75 | 200-80 | تكوينات ناعمة جدًا ذات قوة ضغط منخفضة وقدرة عالية على الحفر ، مثل الطين والحجر الطيني والطباشير |
| 116/117 | 0.35-0.8 | 150-80 | تكوينات ناعمة جدًا ذات قوة ضغط منخفضة وقدرة عالية على الحفر ، مثل الطين والحجر الطيني والطباشير |
| 121 | 0.3-0.85 | 200-80 | التكوينات اللينة ذات قوة الضغط المنخفضة والقدرة العالية على الحفر ، مثل الحجر الطيني والجبس والملح والحجر الجيري الناعم |
| 124/125 | 180-60 | ||
| 131 | 0.3-0.95 | 180-80 | تكوينات ناعمة إلى متوسطة ذات قوة ضغط منخفضة ، مثل اهتزاز متوسط وناعم ، وحجر جيري متوسط النعومة ، وحجر رملي متوسط النعومة ، وتشكيل متوسط مع طبقات داخلية أكثر صلابة وكشط |
| 136/137 | 0.35-1.0 | 120-60 | |
| 211/241 | 0.3-0.95 | 180-80 | تكوينات متوسطة ذات قوة ضغط عالية ، مثل الهز المتوسط ، الناعم ، الجبس الصلب ، الحجر الجيري متوسط النعومة ، الحجر الرملي متوسط النعومة ، التكوين الناعم مع طبقات صلبة. |
| 216/217 | 0.4-1.0 | 100-60 | |
| 246/247 | 0.4-1.0 | 80-50 | تشكيل صلب متوسط مع قوة ضغط عالية ، مثل الصخر الزيتي الصلب والحجر الجيري والحجر الرملي والدولوميت |
| 321 | 0.4-1.0 | 150-70 | التكوينات الكاشطة المتوسطة ، مثل الصخر الزيتي ، الحجر الجيري ، الحجر الرملي ، الدولوميت ، الجبس الصلب ، الرخام |
| 324 | 0.4-1.0 | 120-50 | |
| 437/447/435 | 0.35-0.9 | 240-70 | تكوينات ناعمة جدًا ذات قوة ضغط منخفضة وقدرة عالية على الحفر ، مثل الطين والحجر الطيني والطباشير والجبس والملح والحجر الجيري الناعم |
| 517/527/515 | 0.35-1.0 | 220-60 | التكوينات اللينة ذات قوة الضغط المنخفضة والقدرة العالية على الحفر ، مثل الحجر الطيني والجبس والملح والحجر الجيري الناعم |
| 537/547/535 | 0.45-1.0 | 220-50 | تكوينات ناعمة إلى متوسطة ذات قوة ضغط منخفضة ، مثل اهتزاز متوسط وناعم ، وحجر جيري متوسط النعومة ، وحجر رملي متوسط النعومة ، وتشكيل متوسط مع طبقات داخلية أكثر صلابة وكشط |
| 617/615 | 0.45-1.1 | 200-50 | تشكيل صلب متوسط مع قوة ضغط عالية ، مثل الصخر الزيتي الصلب والحجر الجيري والحجر الرملي والدولوميت |
| 637/635 | 0.5-1.1 | 180-40 | تشكيل صلب مع قوة ضغط عالية ، مثل الحجر الجيري والحجر الرملي والدولوميت والجبس الصلب والرخام |
| ملاحظة: لا ينبغي استخدام الحدود أعلاه لـ WOB و RRPM في وقت واحد | |||
