جهاز الحفر بالتدوير العكسي (RC)
لماذا يحتاج حفر الدوران العكسي؟
.عند حفر ثقب بقطر أكبر من 250 مم ، تكون المنطقة الحلقية بين أنبوب الحفر والسطح الداخلي للبئر كبيرة جدًا.
.في حالة استخدام طريقة الحفر بالتدوير المباشر ، فإنها تحتاج إلى ضاغط قوي للغاية مع تدفق هواء مرتفع (حتى 2 - 3 ضاغطات) للحصول على سرعة شطف كافية أسفل كل القطع خارج الحفرة.
.خلاف ذلك ، سيبقى القطع في الحفرة ويعلق الحفر.لذلك يمكن أن يجعل حفر الثقب مكلفًا للغاية.في هذه الحالة ، سيكون الحفر الدوراني العكسي (حفر RC) هو الخيار الأفضل.
مبدأ الدوران العكسي Roschen DTH:
.إنه عكس طريقة الحفر الدوراني المباشر DTH.
.يذهب الهواء إلى المطرقة عبر المنطقة الحلقيّة بين الأنبوب الخارجي والأنبوب الداخلي وإخراج القطع من الفتحة عبر منطقة الأنبوب الداخلي.
.نظرًا للمساحة الحلقيّة الأصغر ومنطقة الأنبوب الداخلي التي يمر بها الهواء ، يمكن أن تحصل على سرعة شطف عالية جدًا مع انخفاض تدفق الهواء من الضاغط.
.بهذه الطريقة ، يمكنها توفير تكلفة الحفر
مثال على الدوران العكسي مقارنة وطرق التداول المباشر DTH:
1. بواسطة DC Drilling:
2. حجم الثقب: 300 ملم
3. أنبوب الحفر ضياء.114 ملم
4. المساحة الحلقيّة بين الأنبوب والجدار: 0.06 م 2
5. سرعة التنظيف المطلوبة: 20 م / ث
6. تدفق الهواء المطلوب: 72 م 3 / دقيقة.
7. الخلاصة: تحتاج 2 كمبروسر هواء كل واحد بتدفق هواء 36 م 3 / دقيقة
8. بواسطة RC الحفر
9. حجم الثقب: 300 مم
10. أنبوب الحفر المزدوج القطر الخارجي.114 ملم
11. أنبوب الحفر المزدوج القطر الداخلي: 60 مم
12. المساحة الحلقية بين الجدار الداخلي والخارجي للأنبوب المزدوج: 0.00324 متر مربع
13. سرعة التنظيف المطلوبة: 20 م / ث
14. سرعة التنظيف المطلوبة: 20 م / ث
15. تدفق الهواء المطلوب: 4 م 3 / دقيقة
.الخلاصة: إنها تحتاج فقط 1 ضاغط هواء مع تدفق هواء 4 م 3 / دقيقة يكفي
.من الحسابات أعلاه ، يمكننا أن نرى أنه من خلال حفر RC يحتاج إلى تدفق هواء أقل بكثير ويمكنه توفير تكلفة الضاغط.هذا هو سبب استخدام الدوران العكسي على نطاق واسع في صناعة حفر الآبار

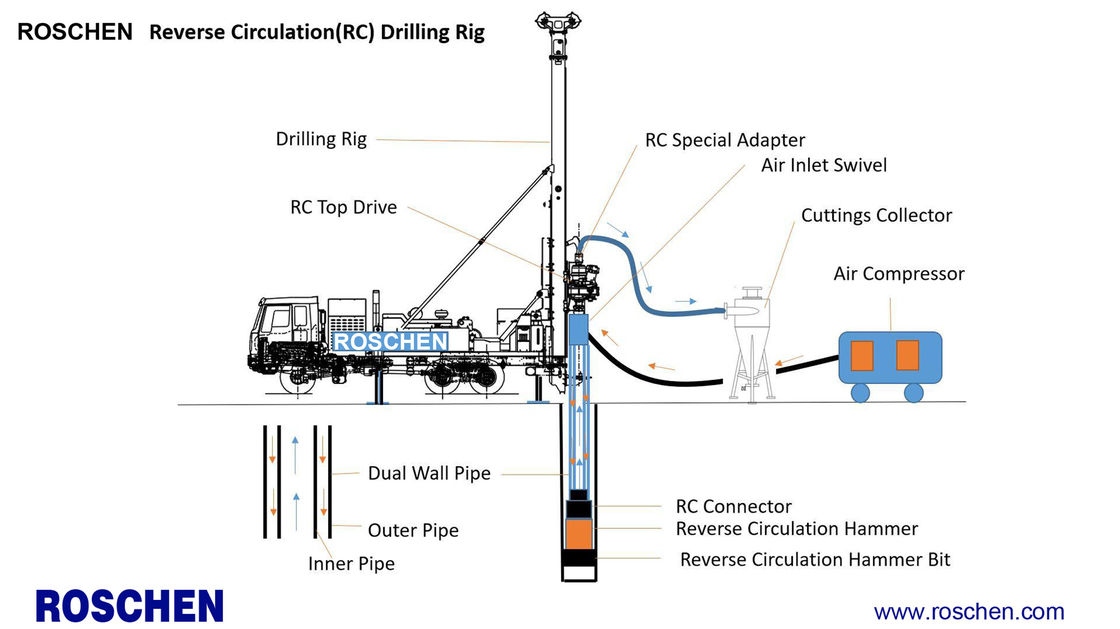

Roschen Drills Reverse Circulation Accessories:
.جهاز الحفر RC
.المكبس الهوائي
.دوار مدخل الهواء
.أنبوب مزدوج الجدار
.موصل RC خاص
.RC المطرقة
.RC مطرقة بت
.جامعي القطع
