أدوات مطرقة حفر حفرة / هندسة نفق أسفل الفتحة

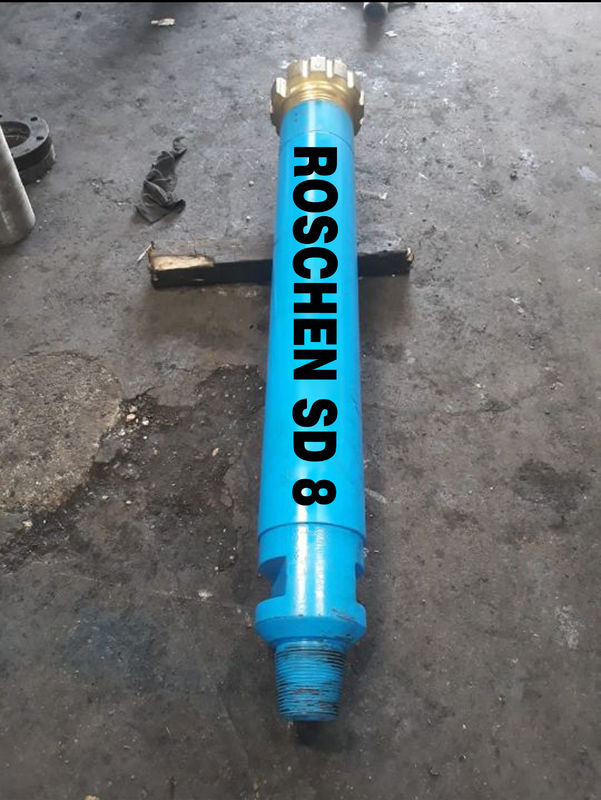

مطرقة أسفل الحفرة SD8 أدوات حفر الصخور ذات المطرقة / هندسة الأنفاق أسفل الفتحة
مقدمة مطرقة حفر حفرة
توفر مطارق الحفر RC ذات التدوير العكسي ومثاقب المثقاب المطرقة أداءً متميزًا جنبًا إلى جنب مع الموثوقية والبساطة الفائقة.تعتبر مطارق التدوير العكسي الخاصة بنا مناسبة لأي عملية استكشاف والتحكم في التسوية للحصول على عينة دقيقة بدون تلوث.يمكن لمطارق الحفر RC في معظم الحالات إجراء جمع مستمر للعينات في جزء صغير من الوقت اللازم مع الحفر التقليدي أو السلكي.
أبعاد مواصفات مطرقة حفر حفرة أسفل
المواصفات الفنية لمطارق ROSCHEN DTH | |||||||
حجم المطرقة | بت شانك | كود ROSCHEN | موضوع الاتصال | بت مناسب | ضغط العمل | استهلاك الهواء | |
2 بوصة | BR2 | ROS 11 ROS 22 | مربع RD50 | ¢70-¢90 ملم | 0.7-1.75 ميجا باسكال | 0.7 ميجا باسكال | 4.5m3 / دقيقة |
1.0 ميجا باسكال | 4 م 3 / دقيقة | ||||||
1.4 ميجا باسكال | 5 م 3 / دقيقة | ||||||
3 " | درهم 3.5 | ROS 32 | API 2 3/8 "ريج | ¢90-¢110 ملم | 1.0-1.5 ميجا باسكال | 1.0 ميجا باسكال | 4.5m3 / دقيقة |
COP32 / COP34 | |||||||
مسييه 30 | 1.5 ميجا باسكال | 9 م 3 / دقيقة | |||||
4 بوصة | DHD340 | ROS 34 | API 2 3/8 "ريج | ¢110-¢135 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 6 م 3 / دقيقة |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8 ميجا باسكال | 10 م 3 / دقيقة | |||||
مسييه 40 | 2.4 ميجا باسكال | 15 م 3 / دقيقة | |||||
5 " | درهم 350 | ROS 52 ROS 54 | API 2 3/8 "Reg / API 3 1/2" Reg | ¢135-¢155 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 9 م 3 / دقيقة |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8 ميجا باسكال | 15 م 3 / دقيقة | |||||
مسييه 50 | 2.4 ميجا باسكال | 23 م 3 / دقيقة | |||||
6 " | DHD360 | ROS 62 ROS 64 | API 3 1/2 "Reg | ¢155-¢190 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 10 م 3 / دقيقة |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8 ميجا باسكال | 20 م 3 / دقيقة | |||||
مسييه 60 | 2.4 ميجا باسكال | 28.5m3 / دقيقة | |||||
8 بوصة | درهم 380 | ROS 82 ROS 84 | API 4 1/2 "Reg | ¢195-¢254 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 15 م 3 / دقيقة |
COP84 | |||||||
QL80 | 1.8 ميجا باسكال | 26 م 3 / دقيقة | |||||
SD8 | 2.4 ميجا باسكال | 34 م 3 / دقيقة | |||||
M80 / M85 | |||||||
10 بوصة | SD10 | ROS 100 | API 6 5/8 "ريج | ¢254-¢311 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 22 م 3 / دقيقة |
نوما 100 | 1.8 ميجا باسكال | 40 م 3 / دقيقة | |||||
ROS 100 | 2.4 ميجا باسكال | 55 م 3 / دقيقة | |||||
12 بوصة | درهم 1120 | ROS 120 | API 6 5/8 "ريج | ¢305-¢445 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 30 م 3 / دقيقة |
SD12 | 1.8 ميجا باسكال | 56 م 3 / دقيقة | |||||
نوما 120 | 2.4 ميجا باسكال | 78 م 3 / دقيقة | |||||
15" | نوما 150 | ROS 150 | API 6 5/8 "ريج | ¢ 530 ملم- 660 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 30 م 3 / دقيقة |
درهم 1150 | 1.8 ميجا باسكال | 56 م 3 / دقيقة | |||||
QL150 | 2.5 ميجا باسكال | 78 م 3 / دقيقة | |||||
18 بوصة | نوما 180 | ROS 180 | API 6 5/8 "ريج | ¢ 600 ملم- ¢ 860 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 30 م 3 / دقيقة |
درهم 1180 | 1.8 ميجا باسكال | 56 م 3 / دقيقة | |||||
QL180 | 2.5 ميجا باسكال | 78 م 3 / دقيقة | |||||
24 بوصة | 240- نعمة | ROS 240 | API 6 5/8 "ريج | ¢ 775 مم - 1000 مم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 30 م 3 / دقيقة |
QL 240 | 1.8 ميجا باسكال | 56 م 3 / دقيقة | |||||
SD 24 | 2.5 ميجا باسكال | 78 م 3 / دقيقة | |||||
ملاحظات: | |||||||
أي مفتاح متاح | |||||||
API ، Metzke ، Remet ، Fabe الخيط متاح! | |||||||
أي نوع خاص من عرقوب مطرقة DTH سيكون متاحًا حسب الطلبات. |
مواصفات مطرقة DTH للضغط المنخفض | |||||||
نموذج | حفر حفرة ضياء.(مم) | غلاف OD (مم) | الطول (مم) | الوزن (كجم) | ضغط العمل (MPa) | استهلاك الهواء (م 3 / دقيقة) | تردد التأثير (T / min) |
مطرقة DTH 65A | قطر 65-67 | 61 | 745 | 13 | 0.5-0.7 | 2.5 | ≥810 |
مطرقة DTH 70A | قطر 74-76 | 67 | 766 | 15 | 0.5-0.7 | 3 | ≥810 |
80A DTH المطرقة | Ø80-82 | 72 | 796 | 17 | 0.5-0.7 | 5.5 | ≥810 |
90 DTH المطرقة | قطر 90-100 | 80 | 796 | 22 | 0.5-0.7 | 7 | ≥840 |
90A DTH المطرقة | قطر 90-100 | 80 | 796 | 22 | 0.5-0.7 | 6 | ≥840 |
900 مطرقة DTH | قطر 90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
930 DTH المطرقة | قطر 90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
110A مطرقة DTH | قطر 110-120 | 98 | 838 | 36 | 0.5-0.7 | 11 | ≥840 |
مطرقة DHD340 DTH | قطر 110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3.5-15 | ≥1140 |
مطرقة DHD350 DTH | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7.5-9 | ≥1140 |
DHD360 مطرقة DTH | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
تفاصيل مطرقة حفر حفرة أسفل
احتياطات تشغيل مطرقة حفر قاع البئر CIR110A:
1. في ظروف حفر الصخور العادية ، يتم صيانة وتنظيف المطرقة وإعادة تركيبها كل 200 ساعة من التشغيل.يتم عمل ثقوب حفر أو حفر الطين كل 100 ساعة.
2. يتم تزييت المطرقة من خلال جهاز التزييت على المحرك الرئيسي.لذلك ، من الضروري التأكد من أن جهاز التزييت مملوء بالزيت قبل بدء كل وردية ، ولا يزال هناك فائض قبل بدء التحول التالي.زيت التشحيم هو الزيت الميكانيكي رقم 20 في الصيف والزيت الميكانيكي رقم 5-10 في الشتاء.قبل تثبيت المطرقة على أنبوب الحفر ، يتم تشغيل صمام العادم لإزالة الحطام في أنبوب الحفر والتحقق مما إذا كان هناك زيت في أنبوب الحفر.تحقق من جهاز التأثير بعد الاتصال.
3. يجب عدم عكس مطرقة DTH وقضيب الحفر في الفتحة لمنع الحوادث.في عملية الحفر أسفل الحفرة ، إذا كنت تريد إيقاف الثقب ، فلا يجب إيقاف تزويد الهواء للمطرقة على الفور.يجب عليك رفع المثقاب وتفجيره ، وإيقاف إمداد الغاز عند عدم وجود مسحوق الصخور والصخور في الحفرة.، ثم توقف عن الدوران.
