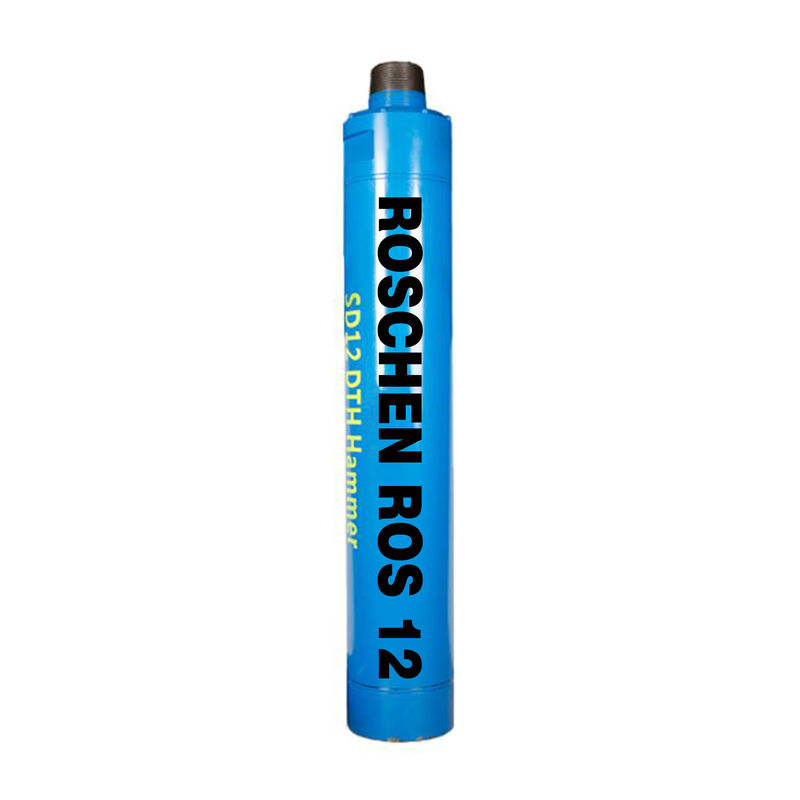

قوة عالية أسفل حفرة المطرقة / أدوات حفر الصخور الفعالة
مقدمة مطرقة حفرة أسفل
تستخدم مطرقة DTH لحفر الثقوب من خلال مجموعة واسعة من أنواع الصخور ، والتي يستمر تنوعها في التمدد إلى ما هو أبعد من المفهوم الأصلي لحفر حفرة الانفجار المبكر.
Down-the-Hole refers to where the hammer action occurs when compared to drifter hammers, which hammer on top of the drill string. يشير الجزء السفلي من الحفرة إلى مكان حدوث عمل المطرقة عند مقارنتها بمطارق التائه ، والتي تدق أعلى سلسلة الحفر. The DTH hammer piston always makes direct contact with the drill bit and there is generally no loss of transmitted energy as the hammer drills deeper, as is the case with drifter (top hammer) rigs. يقوم مكبس مطرقة DTH دائمًا بإجراء اتصال مباشر مع لقمة الحفر ، ولا يوجد عمومًا فقدان للطاقة المرسلة حيث يتم حفر المطرقة بشكل أعمق ، كما هو الحال مع الحفارات (مطرقة علوية).
Roschen offers a wide range of DTH hammers suitable for a variety of drilling operations. تقدم Roschen مجموعة واسعة من مطارق DTH المناسبة لمجموعة متنوعة من عمليات الحفر. Our Down the Hole hammers provide the most versatile and cost effective rock drilling method. توفر مطرقة Down the Hole طريقة حفر الصخور الأكثر تنوعًا وفعالية من حيث التكلفة.
خصائص مطرقة حفرة أسفل
1. بناء على الخبرة السابقة للمطارق العادية ، إلى جانب ميزات مطرقة الدوران العكسي ، الهيكل الداخلي الأمثل ونقل الطاقة المثالي ، وبالتالي ضمان سلسلة من المطارق الحفر بأخذ عينات سريعة وسلسة ومستمرة.
2. الهيكل الداخلي بسيط للغاية مع مكونات صلابة عالية ، وبالتالي ضمان حياة طويلة وصيانة سهلة للمطرقة.
3.The collection tube adopts an integrative design and can be replaced without disassembling the hammer. 3.أنبوب التجميع يعتمد على تصميم متكامل ويمكن استبداله بدون تفكيك المطرقة. With carburizing treatment, it has good abrasive resistance. مع معالجة الكربنة ، لديها مقاومة كاشطة جيدة.
4.Equipped with bits designed with patent. 4. مجهزة بت مع تصميم براءات الاختراع. Simply by replacing the drill bit, the same hammer can drill holes of different sizes ensuring that the sample is not contaminated. ببساطة عن طريق استبدال لقمة الحفر ، يمكن للمطرقة نفسها حفر ثقوب بأحجام مختلفة مما يضمن عدم تلوث العينة.
5. في الظروف الصعبة مثل التربة الرخوة والصخور الصلبة والكثير من الماء ، يمكن أخذ العينات بشكل جيد.
6. • اللون: أخضر ، أزرق أو بناء على متطلبات العملاء
معلمات مطرقة حفرة لأسفل
مواصفات مطارق DTH | |||||||
حجم المطرقة | بت شانك | كود ROSCHEN | خيط اتصال | بت مناسب | ضغط العمل | استهلاك الهواء | |
2 " | BR2 | روس 11 روس 22 | مربع RD50 | ¢ 70- ¢ 90 ملم | 0.7-1.75 ميجا باسكال | 0.7 ميجا باسكال | 4.5 م 3 / دقيقة |
1.0 ميجا باسكال | 4 م 3 / دقيقة | ||||||
1.4Mpa | 5 م 3 / دقيقة | ||||||
3 " | درهم 3.5 | روس 32 | API 2 3/8 "Reg | ¢ 90- ¢ 110 مم | 1.0-1.5 ميجا باسكال | 1.0 ميجا باسكال | 4.5 م 3 / دقيقة |
COP32 / COP34 | |||||||
م 30 | 1.5Mpa | 9 م 3 / دقيقة | |||||
4 " | DHD340 | روس 34 | API 2 3/8 "Reg | ¢ 110- ¢ 135 مم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 6 م 3 / دقيقة |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10 م 3 / دقيقة | |||||
م 40 | 2.4 ميجا باسكال | 15 م 3 / دقيقة | |||||
5 " | DHD350 | روس 52 روس 54 | API 2 3/8 "Reg / API 3 1/2" Reg | ¢ 135- ¢ 155 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 9 م 3 / دقيقة |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15 م 3 / دقيقة | |||||
م 50 | 2.4 ميجا باسكال | 23 م 3 / دقيقة | |||||
6 " | DHD360 | روس 62 روس 64 | API 3 1/2 "Reg | ¢ 155- ¢ 190 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 10 م 3 / دقيقة |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20 م 3 / دقيقة | |||||
م 60 | 2.4 ميجا باسكال | 28.5 م 3 / دقيقة | |||||
8 " | DHD380 | روس 82 روس 84 | API 4 1/2 "Reg | ¢ 195- ¢ 254 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 15 م 3 / دقيقة |
COP84 | |||||||
QL80 | 1.8Mpa | 26 م 3 / دقيقة | |||||
SD8 | 2.4 ميجا باسكال | 34 م 3 / دقيقة | |||||
10 " | SD10 | روس 100 | API 6 5/8 "Reg | ¢ 254- ¢ 311 مم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 22 م 3 / دقيقة |
نوما 100 | 1.8Mpa | 40 م 3 / دقيقة | |||||
روس 100 | 2.4 ميجا باسكال | 55 م 3 / دقيقة | |||||
12 " | درهم 1120 | روس 120 | API 6 5/8 "Reg | ¢ 305- ¢ 445 مم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 30 م 3 / دقيقة |
SD12 | 1.8Mpa | 56 م 3 / دقيقة | |||||
نوما 120 | 2.4 ميجا باسكال | 78 م 3 / دقيقة | |||||
ملاحظات: ميتزكي ، ريميت الموضوع متاح! |
تفاصيل مطرقة حفرة أسفل
