مطرقة أسفل الحفرة للتعدين والفحم والكيمياء وحفر مواد البناء
وصف مطرقة أسفل الحفرة:
إنه نوع من مطرقة DTH ذات ضغط الهواء العالي بدون صمام قدم ، أحدث تصميم لدينا.وهي أيضًا واحدة من أكثر مطارق DTH تقدمًا في العالم.
مزايا مطرقة أسفل الحفرة:
1. من مشكلة كسر صمام القدم وتمدده وانكماشه.
2. انخفاض استهلاك الطاقة وارتفاع تردد التأثير.سرعة الحفر 15٪ -30٪ أعلى من تلك مع صمام القدم.
3. هيكل بسيط ، أجزاء موثوقة ، حياة طويلة ، صيانة سهلة ورخيصة.
4. انخفاض استهلاك الهواء والزيت.استهلاك الزيت أقل بحوالي 10٪ من ذلك المزود بصمام القدم.
المعلمات التقنية لمطرقة الثقب
| الطول (استبعاد بت) | الوزن (استبعاد بت) | القطر الخارجي | بت شانك | مدى الحفرة | موضوع الاتصال | |
| 1102 ملم | 68.00 كجم | Φ125 ملم | RD55C DHD350Q | Φ135 مم ~ Φ155 مم | API 2 3/8 `` Reg | |
| API 3 1/2 `` Reg | ||||||
| ضغط العمل | معدل التأثير 0.5 ميجا باسكال | الموصى بها سرعة الدوران | استهلاك الهواء | |||
| 1.0 ميجا باسكال | 1.8 ميجا باسكال | 2.4 ميجا باسكال | ||||
| 1.0 ~ 2.5 ميجا باسكال | 28 هرتز | 20 ~ 35 دورة في الدقيقة | 8 م³ / دقيقة | 14 م³ / دقيقة | 19 م³ / دقيقة | |
| مواصفات مطارق DTH | |||||||
| حجم المطرقة | بت شانك | كود ROSCHEN | موضوع الاتصال | بت مناسب | ضغط العمل | استهلاك الهواء | |
| 2 بوصة | BR2 | ROS 11 ROS 22 | مربع RD50 | ￠ 70- ￠ 90 ملم | 0.7-1.75 ميجا باسكال | 0.7 ميجا باسكال | 4.5m3 / دقيقة |
| 1.0 ميجا باسكال | 4 م 3 / دقيقة | ||||||
| 1.4 ميجا باسكال | 5 م 3 / دقيقة | ||||||
| 3 " | درهم 3.5 | ROS 32 | API 2 3/8 "ريج | ￠ 90- 110 ملم | 1.0-1.5 ميجا باسكال | 1.0 ميجا باسكال | 4.5m3 / دقيقة |
| COP32 / COP34 | |||||||
| مسييه 30 | 1.5 ميجا باسكال | 9 م 3 / دقيقة | |||||
| 4 بوصة | DHD340 | ROS 34 | API 2 3/8 "ريج | ￠ 110- 135 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 6 م 3 / دقيقة |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8 ميجا باسكال | 10 م 3 / دقيقة | |||||
| مسييه 40 | 2.4 ميجا باسكال | 15 م 3 / دقيقة | |||||
| 5 " | درهم 350 | ROS 52 ROS 54 | API 2 3/8 "Reg / API 3 1/2" Reg | ￠ 135- 155 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 9 م 3 / دقيقة |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8 ميجا باسكال | 15 م 3 / دقيقة | |||||
| مسييه 50 | 2.4 ميجا باسكال | 23 م 3 / دقيقة | |||||
| 6 " | DHD360 | ROS 62 ROS 64 | API 3 1/2 "Reg | ￠ 155- 190 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 10 م 3 / دقيقة |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8 ميجا باسكال | 20 م 3 / دقيقة | |||||
| مسييه 60 | 2.4 ميجا باسكال | 28.5m3 / دقيقة | |||||
| 8 بوصة | درهم 380 | ROS 82 ROS 84 | API 4 1/2 "Reg | ￠ 195- 254 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 15 م 3 / دقيقة |
| COP84 | |||||||
| QL80 | 1.8 ميجا باسكال | 26 م 3 / دقيقة | |||||
| SD8 | 2.4 ميجا باسكال | 34 م 3 / دقيقة | |||||
| 10 بوصة | SD10 | ROS 100 | API 6 5/8 "ريج | ￠ 254 - 311 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 22 م 3 / دقيقة |
| نوما 100 | 1.8 ميجا باسكال | 40 م 3 / دقيقة | |||||
| ROS 100 | 2.4 ميجا باسكال | 55 م 3 / دقيقة | |||||
| 12 بوصة | درهم 1120 | ROS 120 | API 6 5/8 "ريج | ￠ 305- 445 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 30 م 3 / دقيقة |
| SD12 | 1.8 ميجا باسكال | 56 م 3 / دقيقة | |||||
| نوما 120 | 2.4 ميجا باسكال | 78 م 3 / دقيقة | |||||
| ملاحظات: Metzke ، موضوع Remet متاح! | |||||||

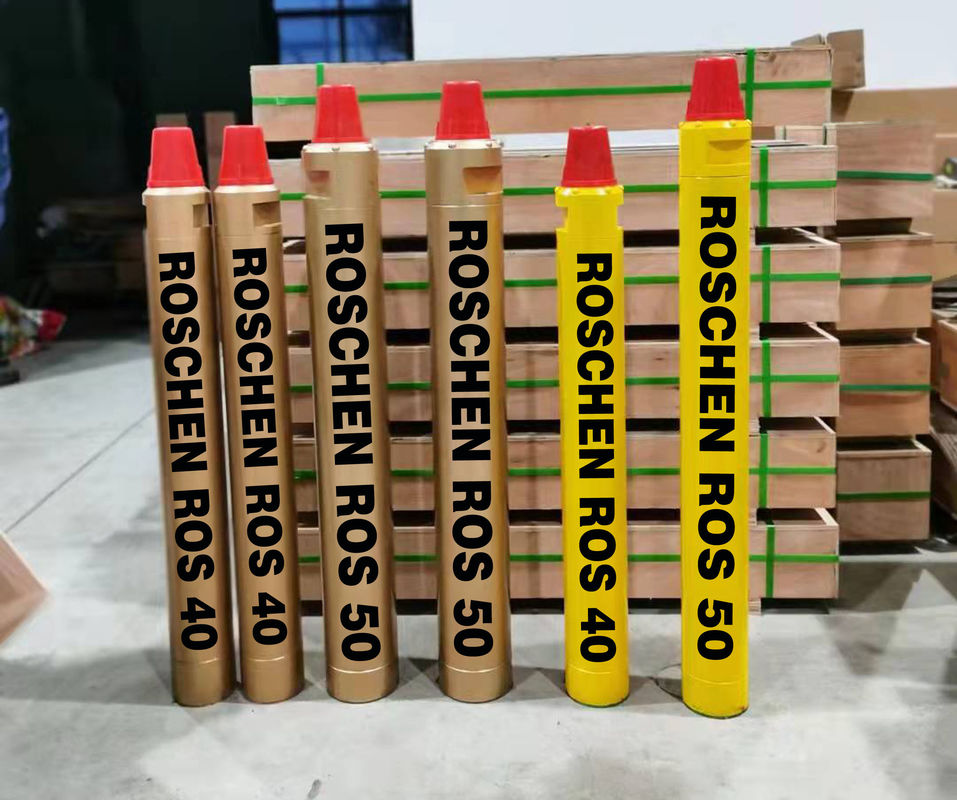

تفاصيل مطرقة أسفل الحفرة
