قضيب مثقاب دائري عكسي من Remet Metzke بطول 3 متر لحفر المطرقة RE531
قضيب التدوير العكسيمقدمة
يحتوي قضيب الحفر بالتدوير العكسي على أربعة خيوط تزيد من وقت تشغيل الماكينة.الغرض من الخيطين الإضافيين هو السماح باستبدال الأنبوب الداخلي في الحقل.كما يسمح للحفار باستبدال مفصل أداة الصندوق بمفصل أداة جديد ، بدون لحام ويمكن إجراؤه في الموقع.
نستخدم وصلات أداة سبيكة 4130 ملولبة بالحرارة ؛تسمح هذه السبيكة للحفار باستخدام برنامج صلب بدون خوف من المرارة.نستخدم القسم الأوسط من السبائك الدقيقة (منتصف الجسم) ، ST52V ، 90KS1 MIL VLD التي تمتلك مقاومة فائقة للتآكل.
قسم الأنبوب الداخلي (منتصف الجسم) عبارة عن أنبوب ميكانيكي ثقيل الجدار ، وليس أنبوبًا.الأنبوب الداخلي ثابت ولا يهتز في معظم الظروف.نهايات الأنبوب الداخلي مصنوعة من سبيكة معالجة بالحرارة والنهاية الذكرية منتهية بالآلة بعد اللحام لمحاذاة مثالية.
تمتص مثبتات الحلقة o قوى الإيقاع للتخلص من المشاكل الناشئة عن نقل أحمال الاهتزاز وعزم الدوران إلى الأنبوب الخارجي.
الدوران العكسي مواصفات قضيب الحفرالمعلمات:
| الأحجام | 3 بوصة ، 3 1/2 بوصة ، 4 بوصة ، 4 1/2 بوصة ، 75 ملم و 78 ملم |
| أنواع الخيوط | Remet و Metzke و RRE و Westrod و LW و TS وخيوط أخرى |
| الدوران العكسي مواصفات قضيب الحفر | |||||||
| نوع موضوع | ريميت | ريميت | ريميت | ميتزكي | ميتزكي | مصفوفة | مصفوفة |
| رود OD | 3 1/2 بوصة | 4 بوصة | 4 1/2 بوصة | 4 بوصة | 4 1/2 بوصة | 4 بوصة | 4 1/2 بوصة |
| الأنبوب الخارجي OD | 88.9 ملم | 101.7 ملم | 114.3 ملم | 101.7 ملم | 114.3 ملم | 101.7 ملم | 114.3 ملم |
| معرف الأنبوب الخارجي | 81.8 ملم | 94.6 ملم | 107.2 ملم | 94.6 ملم | 107.2 ملم | 94.6 ملم | 107.2 ملم |
| الأنبوب الخارجي WT | 5.3 ملم | 7.1 ملم | 7.1 ملم | 7.1 ملم | 7.1 ملم | 7.1 ملم | 7.1 ملم |
| الأنبوب الداخلي OD | 38.1 ملم | 50.8 ملم | 63.5 ملم | 50.8 ملم | 63.5 ملم | 50.8 ملم | 63.5 ملم |
| معرف الأنبوب الداخلي | 32.6 ملم | 45.3 ملم | 58 ملم | 45.3 ملم | 58 ملم | 45.3 ملم | 58 ملم |
| الأنبوب الداخلي WT | 5.5 ملم | 5.5 ملم | 5.5 ملم | 5.5 ملم | 5.5 ملم | 5.5 ملم | 5.5 ملم |
| شقة سبانر | 90 ملم | 90 ملم | 90 ملم | 90 ملم | 90 ملم | 90 ملم | 90 ملم |
| الوزن 3.0 م | 75 كجم. | 75 كجم. | 95 كجم | 75 كجم. | 95 كجم | 75 كجم. | 95 كجم |
| الوزن 6.0 م | 120 كجم. | 150 كجم. | 168 كجم. | 150 كجم. | 168 كجم. | 150 كجم. | 168 كجم. |

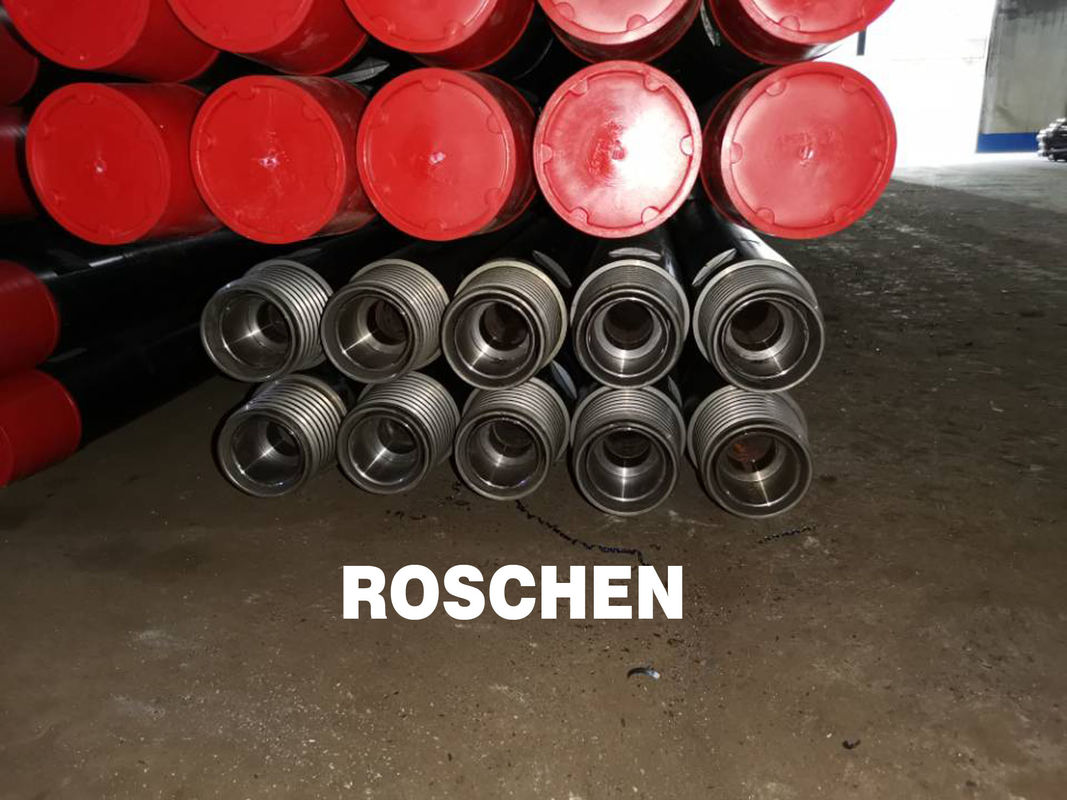

RC قضبان الحفر الصور:
