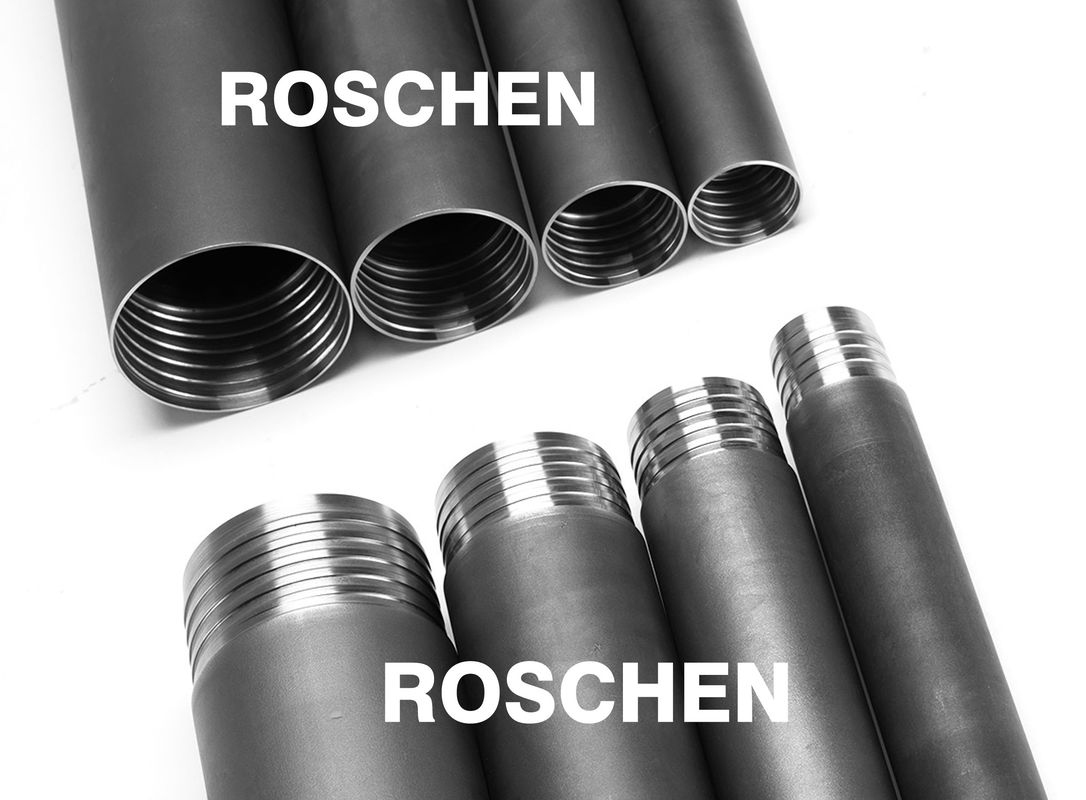

أنبوب خارجي برميل ذو ثقب كامل HQ مع طلاء كروم كامل بطول 3 أمتار
المصطلح العام لعمود أنبوب الحفر بأكمله ووصلاته المستخدمة في البئر أثناء إنشاء الحفر (باستثناء الغلاف لحماية الحفرة).تتكون أداة الحفر من أنبوب حفر نشط ، وأنبوب حفر ، وأنبوب أساسي ، ومخرطة سفلية ومثقاب ، وأنبوب ترسيب أو طوق حفر يضاف إلى الجزء العلوي من الأنبوب الأساسي إذا لزم الأمر.تتمثل وظيفة أداة الحفر بشكل أساسي في نقل ضغط المثقاب وعزم الدوران إلى لقمة الحفر أثناء عملية حفر الصخر ، ونقل سائل تنظيف الحفر إلى قاع الحفرة لتجميع قلب الصخور.
المكونات المختلفة لأداة حفر القوالب الأساسية مصنوعة من أنابيب فولاذية غير ملحومة عالية الجودة ذات خصائص فيزيائية وميكانيكية ممتازة لتحمل الحمل المتناوب والتعب والتآكل لأداة الحفر نفسها أثناء عملية الحفر.كلما زاد عمق الحفرة ، زادت متطلبات أداء أداة الحفر.بعد فترة عمل معينة ، سيتم التخلص من أداة الحفر بسبب التآكل والتآكل.
أدوات الحفر الأساسية للبرميل مصنوعة في الغالب من سبائك الصلب عالية الجودة أو الفولاذ منخفض السبائك ، وتتم معالجتها بالحرارة بشكل صحيح لتحسين أدائها.استخدمت الصين بنجاح أنابيب سبائك الصلب التي تحتوي على المنغنيز والتنتالوم والفاناديوم والتيتانيوم والسيليكون والبورون وعناصر أخرى لتصنيع أدوات الحفر.بعد المعالجة الحرارية المناسبة ، فإن الأداء يلبي متطلبات المعيار الوطني "GB3423-82".
| مواصفات بت الأساسية الماس السلكية | ||
| بحجم | الأساسية Ø | حفرة Ø |
| AQTK | 35.5 مم (1-3 / 8 بوصات) | 48 مم (1-7 / 8 بوصات) |
| BQ | 36.4 مم (1-7 / 16 بوصة) | 60 مم (2-3 / 8 بوصات) |
| BQTK | 40.7 مم (1-5 / 8 بوصات) | 60 مم (2-3 / 8 بوصات) |
| NQ | 47.6 مم (1-7 / 8 بوصات) | 75.7 مم (3 بوصات) |
| NQTK (NQ2 ") | 50.6 مم (2 بوصة) | 75.7 مم (3 بوصات) |
| NQ3 | 45 مم (1-3 / 8 بوصات) | 75.7 مم (3 بوصات) |
| HQ | 63.5 مم (2-1 / 2 بوصة) | 96 مم (3-3 / 8 بوصات) |
| HQ3 | 61.1 مم (2-3 / 8 بوصات) | 96 مم (3-3 / 8 بوصات) |
| PQ3 | 85 مم (3-3 / 8 بوصات) | 122.6 ملم (4-7 / 8 بوصات) |
| PQ3 | 83 مم (3-1 / 4 بوصات) | 122.6 ملم (4-7 / 8 بوصات) |
| لقم الماس السلكية ، مواصفات لقم الثقب المشبعة بالماس المتريكل | |
| سلسلة "Q": | AQ ، BQ ، NQ ، HQ ، PQ / AQTK ، BQTK ، BQ3 ، NQ2 ، NQ3 ، NQTT ، HQ3 ، HQTT ، PQ3 ، PQTT |
| بت الأساسية مقياس A: | AQ ، AQ-RSG ، AWG (AX) ، AWM ، AWT ، LTK48 |
| بت الأساسية مقياس B: | BQ ، BQ-RSG ، BQ-2.400 ، BQ3 ، BWG (BX) ، BWM ، BWT ، LTK60 ، TBW |
| بت N- مقياس الأساسية: | NQ ، NQ-RSG ، NQ-3.032 ، NQ2 ، NQ2-RSG ، NQ3 / NQTT ، NQ3-RSG ، NQ3-3.032 ، NMLC ، NWG (NX) ، NWM ، NWT ، TNW ، |
| بت الأساسية مقياس H: | HQ ، HQ-RSG ، HQ-3.830 ، HQ-3.895 ، HQ3 / HQTT ، HQ3-RSG ، HQ3-3.895 ، HMLC ، HWF-Long ، HWF-Short ، HWG (HX) ، HWT |
| بت الأساسية مقياس P: | PQ ، PQ3 ، PWF- طويل ، PWF- قصير |
| بت الأساسية مقياس S: | SWF- طويل ، SWF- قصير |
| بت الأساسية مقياس U: | UWF- طويل ، UWF- قصير |
| بت الأساسية Z- مقياس: | ZWF- طويل ، ZWF- قصير |
| سلسلة T: | T36، T46، T56، T66، T76، T86، T101 |
| سلسلة TT: | TT46 ، TT56 ، TT66 ، TT76 ، TT86 ، TT101 |
| سلسلة T2: | T2 46، T2 56، T2 66، T2 76، T2 86، T2101 |
| وحدات البت الأساسية المترية لسلسلة TB: | TB36 ، TB46 ، TB56 ، TB66 ، TB76 ، TB86 ، TB101 |
| بت متري سلسلة T6: | T6-76 ، T6-86 ، T6-101 ، T6-116 ، T6-131 ، T6-146 |
| بت متري سلسلة T6S: | T6S-76 ، T6S-86 ، T6S-101 ، T6S-116 ، T6S-131 ، T6S-146 |
| سلسلة B (IS03552-1) بت متري الأساسية: | B36، B46، B56، B66، B76، B86، B101، B116، B131، B146 |
| جميع المعايير الأخرى: | أحجام CDDA و DCDMA و Crealius و ISO. |
