الحفر الدوار 60 مم 70 مم 76 مم قضيب الحفر DTH
DTH قضيب الحفر مقدمة
أنبوب الحفر هو جزء من سلسلة الحفر الكلية.تتكون سلسلة الحفر من كل من أنبوب الحفر ومجموعة الثقب السفلي (BHA) ، وهو الجزء الأنبوبي الأقرب إلى البت.سوف يتم تصنيع BHA من أنبوب حفر ثقيل الوزن ثقيل الجدران (HWDP) وأطواق الحفر ، التي لها قطر خارجي أكبر وتوفر وزنًا لقمة الحفر وصلابة إلى مجموعة الحفر.يمكن أن تشتمل مكونات BHA الأخرى على محرك طيني ، وقياس أثناء الحفر (MWD) ، ومثبتات ، وأدوات متنوعة متخصصة في قاع البئر.يشتمل ساق الحفر على سلسلة الحفر بأكملها ، بالإضافة إلى كيلي الذي يضفي الدوران وعزم الدوران على أنبوب الحفر في الأعلى.
أنواع مختلفة من قضيب الحفر DTH:
| نموذج | القطر (مم) | مادة قضيب الحفر | مادة مشتركة | سمك الحائط | وزن |
| 42 دث قضيب الحفر | ضياء.42 * 1 متر | 20 # | 45 # | 4 ملم | 4.6 كجم |
| 60 DTH قضيب الحفر | ضياء.60 * 1 متر | 20 # | 45 # | 4.5 ملم | 8 كجم |
| ضياء.60 * 2 متر | 20 # | 35 سيمو | 6 مم | 8.9 كجم | |
| 68 دث قضيب الحفر | ضياء.68 * 2 متر | 36Mn2v (DZ50) | 35 سيمو | 6 مم | 21.4 كجم |
| ضياء.68 * 3 متر | 36Mn2v (DZ50) | 35 سيمو | 6 مم | 30.5 كجم | |
| 76 دث قضيب الحفر | ضياء.76 * 2 متر | 36Mn2v (DZ50) | 35 سيمو | 6 مم | 24 كجم |
| ضياء.76 * 3 متر | 36Mn2v (DZ50) | 35 سيمو | 6 مم | 34 كجم |
6321859 حفر ثقب بلاستيكي مع بكرة ثنائية المواد لدعم الحمولة 2001-11-27 Boyd 152/5
6298926 حفر حفرة الانفجار بمفتاح سطح محسن 2001-10-09 Dalkert et al.175/209
5653297 مثقاب ثقب مع مفتاح كسر آلي محسن 1997-08-05 Whisenhunt 175/162
5622232 ثقب بلاستيكي مع رف مواسير مثقب 1997-04-22 Whisenhunt 175/52
4605078 نظام تغذية النقل 1986-08-12 Bukovitz et al.175/113
4371041 جهاز حفر محمول متعدد الأغراض 1983-02-01 Becker et al.173/147
4049064 نظام محرك الحفر متعدد الوظائف 1977-09-20 Chubb et al.173/147
3867989 آلية بولدون للتدريبات الدوارة 1975-02-25 Hisey et al.173/147

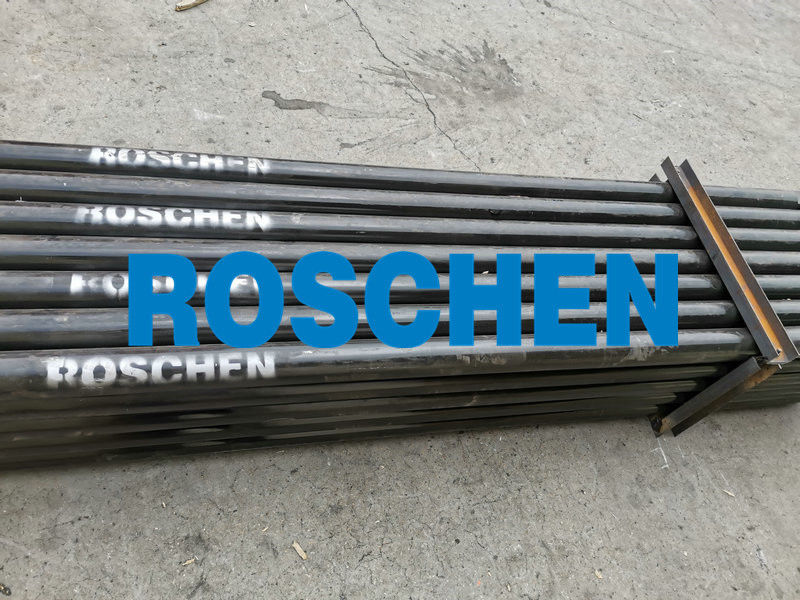

صور قضيب الحفر DTH
