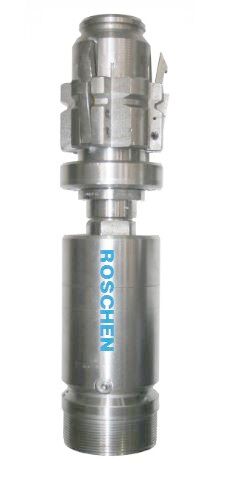

البرميل الأساسي السلكي للقطر الكبير GBS في الجيوتقنية
وظائف الأسطوانة الأساسية ذات القطر الكبير:
يتم تثبيت مجموعة الأنبوب الداخلي داخل البرميل الأساسي الخارجي ويتم رفعه إلى السطح بواسطة جهاز تجاوز متصل بكابل سلكي.تعمل طريقة استرجاع الكابلات السلكية على تحسين معدلات الإنتاج إلى حد كبير مقارنة بطريقة الحفر التقليدية ولكنها أيضًا تترك حفرة البئر مغطاة بالكامل في جميع الأوقات لضمان استقرار البئر في الجيولوجيا الحساسة.
التطبيقات:
GBS قطر كبير البرميل الأساسي السلكيفعال بشكل خاص عندما تكون النوى عالية الجودة مطلوبة في التكوينات الطينية أو الرملية أو الضعيفة.يتم الاحتفاظ بالقلب القياسي البالغ 102 مم بالكامل في بطانة نواة PVC واضحة ويمكن استخراجه بسهولة في قطعة واحدة بعد كل عملية تشغيل أساسية.يستخدم هذا النظام الأسطواني متعدد الاستخدامات على نطاق واسع في الأعمال الجيوتقنية للحصول على نوى ذات قطر كبير في مجموعة واسعة من التكوينات الجيولوجية.
مزايا:
قطر كبير ، جوهر عالي الجودة
القدرة على الحصول على شفاء جيد في مجموعة واسعة من التكوينات الجيولوجية
مكونات هيدروليكية ممتازة
نظام متعدد الاستخدامات للغاية
معلومات تقنية
| تخصيص | طريقة الحفر | ||||
| طريقة 1 | طرق 2/3 | الطريقة الرابعة | الطريقة الخامسة | الطريقة 6 | |
| قطر الثقب (مم) | 146.0 | 150.0 | 146.0 | 146.0 | 146.0 |
| معرف مجموعة البت الأساسية (مم) | 102.0 | 102.0 | 109.0 | 102.0 | 102.0 |
| القطر الأساسي (مم) | 102.0 | 102.0 | 102.0 | 95.0 | غير متاح |
| سمك الشق / التاج (مم) | 22.0 | 24.0 | 18.5 | 22.0 | 22.0 |
| منطقة الثقب (سم2) | 167.5 | 176.8 | 167.5 | 167.5 | 167.5 |
| المنطقة الأساسية (سم2) | 81.7 | 81.7 | 81.7 | 70.9 | غير متاح |
| قضيب الحفر الموصى به | GBS Monobloc | ||||
| الغلاف الموصى به | جنوب غرب | ||||
هناك عدة طرق مختلفة لاستخدام برميل اللب هذا:
طريقة 1: لحفر التكوينات المتوسطة إلى الصلبة.إعداد البت هو معرف 146 مم OD x 102 مم.يمكن استخدام قطع الماس أو TC اعتمادًا على الجيولوجيا.
الطريقة الثانية: للحفر في التكوينات اللينة.تُستخدم بتات TC بشكل أساسي والتي تتكون من جزأين - دليل وموسع الثقوب.مخرطة OD هي 150 مم ومعرف الطيار 102 مم.
الطريقة الثالثة: للحفر في تشكيلات لينة جدا أو فضفاضة.البتات هي نفس الطريقة 2 ولكن علبة رافع أساسية خاصة ممتدة تعمل 25 مم أمام البت.
الطريقة الرابعة:للحفر في تشكيلات لينة جدا أو فضفاضة.يتم تمديد علبة الرافعة الأساسية لتشغيل 60 مم أمام لقمة الحفر.يتم تحميل الأنبوب الداخلي بنابض بحيث يتراجع صندوق رافع القلب خلف لقمة الحفر عند مواجهة التكوينات الصعبة.إعداد البت هو معرف 146 مم OD x 109 مم
الطريقة الخامسة: أنبوب شيلبي لأخذ عينات من التكوينات اللينة أو اللينة جدًا.هذا مرفق يحل محل الأنبوب الداخلي وله في النهاية السفلية أنبوب شيلبي الذي يأخذ عينات قبل البت.البت هو نفس الطريقة 1
الطريقة 6: مجموعة حفر حفرة كاملة ، هذا ملحق يستبدل الأنبوب الداخلي لأغراض غير الحفر.البتة الأساسية هي نفس الطريقة 1 والبتة غير المحفور قطرها 101.6 مم.للحفر التجريبي أمام برميل GBS ، من الممكن إرفاق برميل ذو قطر أصغر (T6-101 أو أصغر) بدلاً من لقمة الحفر غير.
