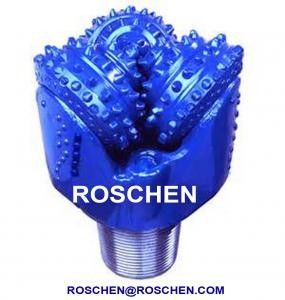

مثقاب TRICONE ROCK 9 7/8 "لحفر آبار المياه
حفر الآبار هي عملية حفر حفرة في الأرض لاستخراج مورد طبيعي مثل المياه الجوفية أو المحلول الملحي أو الغاز الطبيعي أو البترول ، لحقن مائع من السطح إلى خزان تحت سطح الأرض أو لتقييم التكوينات الجوفية أو يراقب.أفضل وصف للحفر لاستكشاف طبيعة المادة تحت الأرض (على سبيل المثال البحث عن خام معدني) هو حفر الآبار.
مثقاب رأسي
كانت أقدم الآبار هي آبار المياه ، وهي حفر ضحلة تم حفرها يدويًا في المناطق التي يقترب فيها منسوب المياه الجوفية من السطح ، وعادة ما تكون هذه الآبار عبارة عن حوائط حجرية أو خشبية تبطن الداخل لمنع الانهيار.تستخدم تقنيات الحفر الحديثة أعمدة حفر طويلة ، مما ينتج ثقوبًا أضيق وأعمق بكثير مما يمكن أن ينتج عن طريق الحفر.
يمكن إجراء حفر الآبار إما يدويًا أو ميكانيكيًا ، وتتنوع طبيعة المعدات المطلوبة من بسيطة للغاية ورخيصة إلى متطورة جدًا.
يتم تعريف الحفر بالضغط المُدار (MPD) من قبل الرابطة الدولية لمقاولي الحفر (IADC) على أنه "عملية حفر تكيفية تستخدم للتحكم بشكل أكثر دقة في ملف تعريف الضغط الحلقي في جميع أنحاء حفرة البئر."أهداف MPD هي "التأكد من حدود بيئة ضغط قاع البئر وإدارة ملف تعريف الضغط الهيدروليكي الحلقي وفقًا لذلك."
| مواصفات المنتج Tricone Rolle Bits: | |
| نموذج | بتات الأسنان المطحونة tricone لبئر الماء ، TCI بت tricone لبئر الماء |
| كود اليادك | 1161171261271372162172222316317326327336337115125135215225235325325114124143141111121213346347 |
| 417427437517527537617627637737837832415425435445525625635416427436446447516526537517516536535 | |
| نوع محدد | ح - محمل الاحتكاك ؛G - محمل الأسطوانة ؛و - محمل عائم |
| نوع الختم | HJ (تحمل المجلة المعدنية المختومة) |
| HA (تحمل مجلة مختومة بالمطاط) نوع محمل مبرد بالهواء | |
| بحجم | من 2 7/8 "إلى 26" أحجام أكبر لقمة فتاحة الثقب ، مثقاب الثقوب |
| مادة | سبائك الصلب ، إدراج كربيد التنغستن |
| ميزة اضافية | 1) أسنان مخروطية Y 2) أسنان إزميل X 3) أسنان عريضة K 4) حماية G- Gague |
| تشكيل قابل للتطبيق | لينة جدا ، لينة ، متوسطة النعومة ، صلبة ، متوسطة الصلابة ، تشكيل صعب جدا |
| طلب | البترول والغاز ، آبار المياه ، التعدين والصناعات التكتونية ، حقول النفط ، البناء ، الطاقة الحرارية الأرضية ، الحفر الموجه ، وأعمال الأساسات تحت الأرض. |
| لا. | حجم TRICONE ROCK BIT | API ثريد REG.PIN | |
| في | مم | ||
| 1 | 3 3/4 | 95.3 | 2 3/8 |
| 2 | 3 7/8 | 98.4 | 2 3/8 |
| 3 | 4 1/8 | 104.8 | 2 3/8 |
| 4 | 4 1/4 | 108 | 2 3/8 |
| 5 | 4 1/2 | 114.3 | 2 3/8 |
| 6 | 4 5/8 | 117.5 | 2 7/8 |
| 7 | 4 3/4 | 120.7 | 2 7/8 |
| 8 | 4 7/8 | 123.8 | 2 7/8 |
| 9 | 5 1/2 | 139.7 | 3 1/2 |
| 10 | 5 5/8 | 142.9 | 3 1/2 |
| 11 | 5 2/3 | 143.9 | 3 1/2 |
| 12 | 4 3/4 | 146.1 | 3 1/2 |
| 13 | 5 7/8 | 149.2 | 3 1/2 |
| 14 | 6 | 152.4 | 3 1/2 |
| 15 | 6 1/8 | 155.6 | 3 1/2 |
| 16 | 6 1/4 | 158.8 | 3 1/2 |
| 17 | 6 1/2 | 165.1 | 3 1/2 |
| 18 | 6 5/8 | 168.3 | 3 1/2 |
| 19 | 6 3/4 | 171.5 | 3 1/2 |
| 20 | 7 1/2 | 190.5 | 4 1/2 |
| 21 | 7 5/8 | 193.7 | 4 1/2 |
| 22 | 7 7/8 | 200 | 4 1/2 |
| 23 | 8 3/8 | 212.7 | 4 1/2 |
| 24 | 8 1/2 | 215.9 | 4 1/2 |
| 25 | 8 5/8 | 219.1 | 4 1/2 |
| 26 | 8 3/4 | 222.3 | 4 1/2 |
| 27 | 9 1/2 | 241.3 | 6 5/8 |
| 28 | 9 5/8 | 244.5 | 6 5/8 |
| 29 | 9 7/8 | 250.8 | 6 5/8 |
| 30 | 10 1/2 | 266.7 | 6 5/8 |
| 31 | 10 5/8 | 269.9 | 6 5/8 |
| 32 | 11 | 279.4 | 6 5/8 |
| 33 | 11 5/8 | 295.3 | 6 5/8 |
| 34 | 12 | 304.8 | 6 5/8 |
| 35 | 12 1/4 | 311.2 | 6 5/8 |
| 36 | 12 5/16 | 312.7 | 6 5/8 |
| 37 | 13 3/8 | 314.3 | 6 5/8 |
| 38 | 12 7/16 | 315.9 | 6 5/8 |
| 39 | 12 5/8 | 320.7 | 6 5/8 |
| 40 | 13 1/8 | 333.4 | 6 5/8 |
| 41 | 13 1/2 | 342.9 | 6 5/8 |
| 42 | 13 5/8 | 346.1 | 6 5/8 |
| 43 | 13 3/4 | 349.3 | 6 5/8 |
| 44 | 14 1/2 | 368.3 | 7 5/8 |
| 45 | 14 3/4 | 374.7 | 7 5/8 |
| 46 | 15 1/2 | 393.7 | 7 5/8 |
| 47 | 16 | 406.4 | 7 5/8 |
| 48 | 17 1/2 | 444.5 | 7 5/8 |
| 49 | 18 7/8 | 479.4 | 7 5/8 |
| 50 | 20 | 508 | 7 5/8 |
| 51 | 22 | 558.8 | 7 5/8 |
| 52 | 24 | 609.6 | 7 5/8 |
| 53 | 26 | 660.4 | 7 5/8 |
| 54 | 28 | 711.2 | 7 5/8 |
| 55 | 30 | 762 | 7 5/8 |
آلية كسر الصخور للثلاثي المخروطي
1. تأثير التكسير
عندما تعمل البتة المخروطية في قاع البئر ، فإن تأثير الأسنان على الصخر بالاهتزاز الطولي للقمة هو الطريقة الرئيسية لكسر الصخر بواسطة لقمة الأسطوانة.عندما يتم تدوير لقمة الحفر ، يتم ضغط الأسنان في الصخر بسرعة معينة.طريقة التكسير هذه مشابهة للضغط الساكن في اختبار التكسير.يتطلب ضغط الأسنان في الصخر ضغطًا محددًا ووقتًا كافيًا للتلامس.لذلك ، فإن الحمل المحوري لأسنان لقمة الأسطوانة على الصخر يشمل الضغط الساكن وحمل الصدمات.ضغط الحفر المطبق على لقمة الحفر هو جزء ضغط ثابت ؛يتم إنشاء حمل الصدمات بواسطة لقمة الحفر عندما يدور قاع البئر ، بحيث يتم ضغط وتمديد نظام سلسلة مثقاب الحفر باستمرار ، وتنقل سلسلة الحفر السفلية طاقة التشوه المرنة للدورة إلى التي ينتجها المخروط ، هذا هو مصدر ضغط تأثير الأسنان عندما تكسر لقمة الحفر الصخر.يمكن أن تؤدي زيادة ضغط تأثير لقمة الحفر على التكوين إلى زيادة كفاءة الصخور المكسورة.
2. انزلاق القص
في الصخور ذات اللدونة العالية ، بالإضافة إلى تأثير الأسنان على الصخور السفلية ، فإنها تتطلب أيضًا أن يكون للأسنان تأثير انزلاق معين على الأرض ، بحيث تقطع الأسنان الصخر لتوسيع تأثير تكسير الصخور.من المهم عند الحفر في التكوينات اللينة.التدابير التي تؤدي إلى حدوث انزلاق عندما يتم دحرجة المخروط في قاع البئر هي مخروط علوي ومركب ومحور تحول.
(1) سوبر توب.تعني القمة الفائقة أن الجزء العلوي المخروطي للمخروط يتجاوز الخط المركزي لقمة الحفر.المسافة من أعلى المخروط إلى خط الوسط تسمى القمة الفائقة.كلما زادت المسافة الفائقة ، زادت كمية الانزلاق.ينتج السطح العلوي انزلاقًا في الاتجاه العرضي ، ويتم قطع الصخر بين الأسنان والأسنان على كل حلقة من المخروط.
(2) مخروط معقد.يتسبب المخروط المركب في انزلاق المخروط في الاتجاه العرضي ، وكما هو الحال مع القمة الفائقة ، يتم قطع الصخر بين الأسنان والأسنان على كل حلقة من المخروط.
(3) محور التحول.يعني إزاحة العمود أن محور المخروط يُترجم مسافة بالنسبة إلى محور البت.تسمى هذه المسافة بقاعدة العجلات المتغيرة.إذا كانت قاعدة العجلات المتغيرة أكبر ، فإن مقدار انزلاق المخروط يكون أكبر ، ويكون تأثير القص أكبر.يتسبب عمود التحول في انزلاق الأسنان محوريًا ، ويتم قطع الصخور الموجودة بين التروس الحلقية على المخروط.
3. عمل القص للسن نفسها
عندما يؤكل السن في الصخر تحت تأثير الضغط المحوري (ضغط الحفر) ، ينتج السطح الإسفيني للسن قوة قص أفقية على الصخر الملامس له ، ويتعرض الصخر لكسر القص على طول مستوى القص ، على طول بالأسنان.تحرك لإزالة الصخر المكسور ، وهو تأثير القص للسن نفسه على الصخر.
