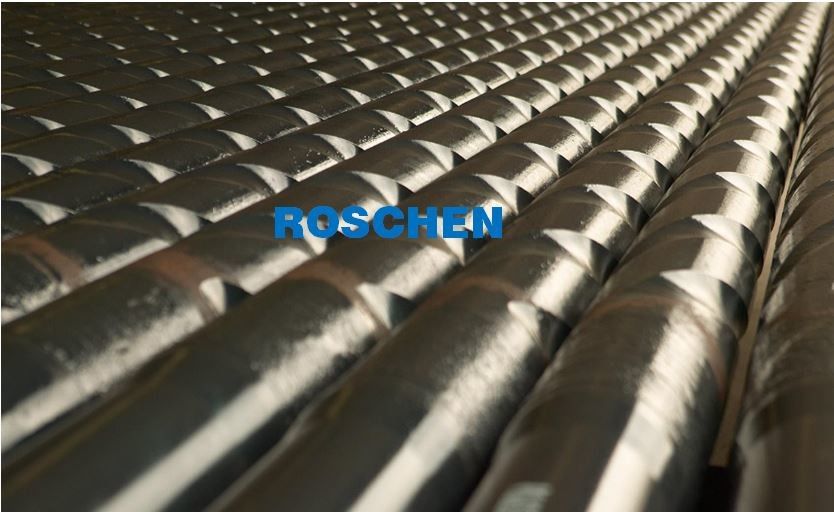

أطواق حفر لولبية غير مغناطيسية
أطواق الحفر غير المغناطيسية:
NMDCs بشكل عام دافق (غير فيروسي).إنها مصنوعة من الفولاذ المقاوم للصدأ عالي الجودة ومقاوم للتآكل.يتم استخدامها أثناء تشغيل أدوات المسح المغناطيسي ليتم وضعها في NMDC بطول كافٍ للسماح بقياس المجال المغناطيسي للأرض دون تدخل مغناطيسي.يتم عزل أدوات المسح عن الاضطرابات المغناطيسية التي تسببها مكونات فولاذية أخرى في BHA.
مثقاب حلزوني غير مغناطيسي مقاس 6.750 بوصة NC50
| تخصيص | وصلة الأداة / مواصفات التوصيل | |||||
| OD الاسمي | 6 3/4 بوصة (6.75 بوصات) | اتصال | NC50 | نسبة الانحناء الإجهاد | ||
| المعرف الاسمي | 2.7 / 8 بوصة (2.875 بوصة) | التطوير التنظيمي | 6 3/4 بوصة (6.75 بوصات) | هوية شخصية | 2 7/8 بوصة (2.875 بوصة) | |
| الصف المادي | P530 | الوزن المعدل | متوسط الطول | 31.00 قدم | ||
| حجم الحبوب | ASTM | يوصى بتشكيل عزم الدوران | أقصى عزم دوران للمكياج | |||
| النفاذية المغناطيسية | 1.001 كحد أقصى | استراحة الانزلاق | غير متاح | استراحة المصعد | غير متاح | |
| حجم الانجراف | 3 1/8 بوصة (3.125 بوصة) | نزوح السوائل | قدرة السوائل | |||
| هاردباندينج | لا أحد | معايير التفتيش | NS-2 | استطالة | 18٪ | |
| IPC | لا أحد | |||||
| الخواص الكيميائية | الفوسفور <0.05٪ | |||||
| كبريت <0.03٪ | ||||||
| معايير التصنيع | API Spec7-1 | |||||
| سعات طوق الحفر | ||||||
| قوة الشد | 120،000 رطل لكل بوصة مربعة كحد أدنى | |||||
| 827 ميجا باسكال | ||||||
| قوة الغلة | 110،000 رطل لكل بوصة مربعة كحد أدنى | |||||
| 758 ميجا باسكال | ||||||
| قوة التأثير | فوق 60J | |||||
| صلابة (برينل) | الحد الأدنى 285 BHN | |||||
طوق مثقاب حلزوني غير مغناطيسي 8.250 ”6 5/8” Reg
| تخصيص | وصلة الأداة / مواصفات التوصيل | |||||
| OD الاسمي | 8 1/4 بوصة (8.25 بوصات) | اتصال | 6 5/8 "REG | نسبة الانحناء الإجهاد | ||
| المعرف الاسمي | 2 مقاس 13/16 بوصة (2.8125 بوصة) | التطوير التنظيمي | 8 1/4 بوصة (8.25 بوصات) | هوية شخصية | 2 مقاس 13/16 بوصة (2.8125 بوصة) | |
| الصف المادي | P530 | الوزن المعدل | متوسط الطول | 31.00 قدم | ||
| حجم الحبوب | ASTM | يوصى بتشكيل عزم الدوران | أقصى عزم دوران للمكياج | |||
| النفاذية المغناطيسية | 1.001 كحد أقصى | استراحة الانزلاق | غير متاح | استراحة المصعد | غير متاح | |
| حجم الانجراف | 2 11/16 بوصة (2.6875 بوصة) | نزوح السوائل | قدرة السوائل | |||
| هاردباندينج | لا أحد | معايير التفتيش | NS-2 | استطالة | 20٪ | |
| IPC | لا أحد | |||||
| الخواص الكيميائية | الفوسفور <0.05٪ | |||||
| كبريت <0.03٪ | ||||||
| معايير التصنيع | API Spec7-1 | |||||
| سعات طوق الحفر | ||||||
| قوة الشد | 100،000 رطل لكل بوصة مربعة كحد أدنى | |||||
| 689 ميجا باسكال | ||||||
| قوة الغلة | 110،000 رطل لكل بوصة مربعة كحد أدنى | |||||
| 758 ميجا باسكال | ||||||
| قوة التأثير | فوق 60J | |||||
| صلابة (برينل) | الحد الأدنى 285 BHN | |||||
مثقاب حلزوني غير مغناطيسي 9.500 ”7 5/8” Reg
| تخصيص | وصلة الأداة / مواصفات التوصيل | |||||
| OD الاسمي | 9 1/2 بوصة (9.5 بوصات) | اتصال | 7 5/8 "REG | نسبة الانحناء الإجهاد | ||
| المعرف الاسمي | 3 بوصة (3 بوصات) | التطوير التنظيمي | 9 1/2 بوصة (9.5 بوصات) | هوية شخصية | 3 بوصة (3 بوصات) | |
| الصف المادي | P530 | الوزن المعدل | متوسط الطول | 31.00 قدم | ||
| حجم الحبوب | ASTM | يوصى بتشكيل عزم الدوران | أقصى عزم دوران للمكياج | |||
| النفاذية المغناطيسية | 1.001 كحد أقصى | استراحة الانزلاق | غير متاح | استراحة المصعد | غير متاح | |
| حجم الانجراف | 2 7/8 بوصة (2.875 بوصة) | نزوح السوائل | قدرة السوائل | |||
| هاردباندينج | لا أحد | معايير التفتيش | NS-2 | استطالة | 20٪ | |
| IPC | لا أحد | |||||
| الخواص الكيميائية | الفوسفور <0.05٪ | |||||
| كبريت <0.03٪ | ||||||
| معايير التصنيع | API Spec7-1 | |||||
| سعات طوق الحفر | ||||||
| قوة الشد | 110،000 رطل لكل بوصة مربعة كحد أدنى | |||||
| 758 ميجا باسكال | ||||||
| قوة الغلة | 100،000 رطل لكل بوصة مربعة كحد أدنى | |||||
| 689 ميجا باسكال | ||||||
| قوة التأثير | فوق 60J | |||||
| صلابة (برينل) | الحد الأدنى 285 BHN | |||||
تصنيف طوق الحفر
يمكن وضع أطواق الحفر ببساطة في ثلاث فئات وفقًا لهيكلها وموادها ، وهي طوق المثقاب الأملس وطوق الحفر المحفور الحلزوني وطوق الحفر غير المغناطيسي.
عادة ما يكون طوق الحفر الأملس عبارة عن أنبوب سميك سميك الجدار ، بسمك في حدود 38 إلى 53 ، حوالي 4 إلى 8 مرات من أنابيب الحفر.يتم تشكيلها في شكل أسطواني موحد ومكونة من سبيكة فولاذية عادية.
يتم أيضًا تشكيل طوق الحفر المحفور اللولبي من سبائك الصلب العادي ، ولكنه عادة ما يكون أخف بنسبة 4 إلى 6 بالمائة من طوق الحفر الأملس.يستخدم هذا النوع من طوق الحفر على نطاق واسع في الوقت الحاضر لأن التصميم الحلزوني الخاص يعيق إلى حد كبير إمكانية وقوع حوادث الالتصاق عن طريق تقليل منطقة التلامس بين الجدار والياقة.
طوق الحفر غير المغناطيسي مصنوع من سبائك الفولاذ غير المغناطيسية.نظرًا لأن أدوات القياس المغناطيسية يمكنها استشعار المجال المغنطيسي الأرضي عند قياس اتجاه البئر ، يجب أن تظل الأدوات تعمل في بيئة غير مغناطيسية.ومع ذلك ، في عملية الحفر ، تؤثر الحفارات المغناطيسية دائمًا على دقة أداة القياس.لذلك ، فإن استخدام طوق حفر غير مغناطيسي يمكن أن يضمن نتيجة قياس أكثر موثوقية.
أطواق الحفر في تطبيق الحفر
تلعب أطواق الحفر دورًا حيويًا في عملية الحفر.نظرًا للسمات الهيكلية ، يمكن أن توفر أطواق الحفر وزنًا لغرض الحفر ، وهو أحد تخصصات طوق الحفر وقبل كل شيء.تعمل الجاذبية على عدد من أطواق الحفر لتوفير قوة هبوط كافية مطلوبة لكسر الصخور باستخدام لقمة الحفر.
بصرف النظر عن توفير الوزن على لقمة الحفر (WOB) ، تعمل أطواق الحفر أيضًا كممتص للصدمات لتقليل الاهتزاز والاهتزاز عند حدوث الحفر.بهذه الطريقة ، يمكن إجراء عملية الحفر في حالة أكثر ثباتًا.
ثالثًا ، يسمح وجود أطواق الحفر لخطوط الأنابيب بالبقاء في حالة الشد ، بينما يضمن صلابة سلسلة الحفر تحت ضغط كبير.وبالتالي ، تم تحسين كفاءة وجودة الحفر بشكل كبير.
بالإضافة إلى التطبيقات المذكورة أعلاه ، يمكن أن تساعد أطواق الحفر في التحكم في اتجاه مجموعة الفتحة السفلية ، وتجنب مشكلة انحراف الثقب وتحسين أداء الحفر.
