الياقات الحفر البقعة
تعريف طوق الحفر
طوق الحفر هو جهاز يستخدم في الجزء السفلي من سلسلة الحفر ، وهو جزء مهم من مجموعة الفتحة السفلية (BHA).إنه دائمًا أنبوب سميك للغاية لتطبيق الوزن على لقمة الحفر.عادة ، يتم ربط طوق المثقاب عند كلا الطرفين ، ذكر في أحدهما وأنثى من جهة أخرى.باستثناء السماكة كميزة خاصة ، يمتلك طوق الحفر ميزات فريدة أخرى ، والجاذبية ، والصلابة ، إلخ.

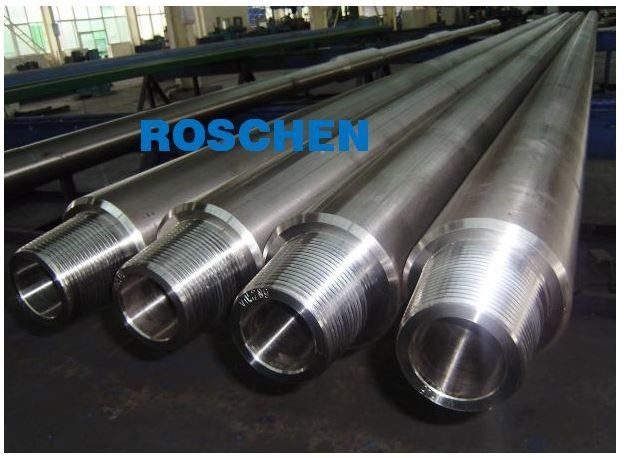

طوق المثقاب ROSCHEN
ROSCHEN هي شركة رائدة في تصنيع وتوريد منتجات النفط والغاز ذات الجودة العالية وبأسعار تنافسية.تقدم ROSCHEN بشكل أساسي منتجات مثل الأنابيب والغلاف وأنابيب الحفر وأطواق الحفر وما إلى ذلك.
TenarisHydril Slick Drill Collar 3.125 بوصة × 20.046 بوصة نطاق WT23 2
تخصيص | وصلة الأداة / مواصفات التوصيل | ||||
OD الاسمي | 3 1/8 بوصة (3.125 بوصة) | اتصال | WT23 | نسبة الانحناء الإجهاد | 1.68 |
المعرف الاسمي | 1 1/2 بوصة (1.5 بوصة) | التطوير التنظيمي | 3 1/8 بوصة (3.125 بوصة) | هوية شخصية | 1 1/2 بوصة (1.5 بوصة) |
درجة الصلب | تم تعديل AISI 4145H | الوزن المعدل | 20.05 رطل / قدم | متوسط الطول | 31.50 قدم |
الوزن الاسمي للجدار | 20.046 # | قوة الشد | 387000 رطل | قوة الالتواء | 10400 رطل / قدم |
سمك الجدار الاسمي | 0.813 " | الحد الأدنى من عزم الدوران | 2200 إيب / قدم | أقصى عزم دوران للمكياج | 8300 رطل / قدم |
حجم الانجراف | 1 3/8 بوصة (1.375 بوصة) | سعة السوائل | 0.307 جالون / قدم | استراحة المصعد | غير متاح |
IPC | لا أحد | معايير التفتيش | NS-2 | نزوح السوائل | |
طول الدبوس | غير متوفر | ||||
طول الصندوق | غير متوفر | ||||
متوسط الوزن لكل مفصل | 630 رطلاً (286 كجم) | ||||
معايير التصنيع | API Spec7-2 / FPUK NS-1 | ||||
سعات طوق الحفر | |||||
جسم منطقة المقطع العرضي (بوصة²) | 5.903 | ||||
مساحة المقطع العرضي OD (بوصة²) | 7.67 | ||||
معرّف منطقة المقطع العرضي (في²) | 1.767 | ||||
معامل القسم (in³) | 2.837 | ||||
معامل القسم القطبي (in³) | 5.674 | ||||
لحظة إنترتيا (in4) | 4.43 | ||||
اللحظة القطبية للقصور الذاتي (in4) | 8.87 |
Grant Prideco Slick Drill Collar 3.125 "20.07" نطاق HT PAC 2
تخصيص | وصلة الأداة / مواصفات التوصيل | ||||
OD الاسمي | 3 1/8 بوصة (3.125 بوصة) | اتصال | HT باك | نسبة الانحناء الإجهاد | 2.418 |
المعرف الاسمي | 1 1/2 بوصة (1.5 بوصة) | التطوير التنظيمي | 3 1/8 بوصة (3.125 بوصة) | هوية شخصية | 1 1/2 بوصة (1.5 بوصة) |
درجة الصلب | تم تعديل AISI 4145H | الوزن المعدل | 20.07 رطل / قدم | متوسط الطول | 31.50 قدم |
الوزن الاسمي للجدار | 20.07 # | قوة الشد | 244200 رطل | قوة الالتواء | 7800 رطل / قدم |
سمك الجدار الاسمي | 0.813 " | الحد الأدنى من عزم الدوران | 3100 إيب / قدم | أقصى عزم دوران للمكياج | 4700 رطل / قدم |
حجم الانجراف | 1 3/8 بوصة (1.375 بوصة) | سعة السوائل | 0.09 جالون / قدم | نزوح السوائل | 0.31 جالون / قدم |
IPC | لا أحد | معايير التفتيش | NS-2 | ||
طول الدبوس | غير متوفر | ||||
طول الصندوق | غير متوفر | ||||
متوسط الوزن لكل مفصل | 622 رطلاً (283 كجم) | ||||
معايير التصنيع | API Spec7-2 / FPUK NS-1 | ||||
سعات طوق الحفر | |||||
جسم منطقة المقطع العرضي (بوصة²) | 5.903 | ||||
مساحة المقطع العرضي OD (بوصة²) | 7.67 | ||||
معرّف منطقة المقطع العرضي (في²) | 1.767 | ||||
معامل القسم (in³) | 2.837 | ||||
معامل القسم القطبي (in³) | 5.674 | ||||
لحظة إنترتيا (in4) | 4.43 | ||||
اللحظة القطبية للقصور الذاتي (in4) | 8.87 |
TenarisHydril Slick Drill Collar 3.325 بوصة × 22.20 بوصة نطاق WT26 2
تخصيص | وصلة الأداة / مواصفات التوصيل | ||||
OD الاسمي | 3 3/8 بوصة (3.375 بوصة) | اتصال | WT26 | نسبة الانحناء الإجهاد | 1.71 |
المعرف الاسمي | 1 3/4 بوصة (1.75 بوصة) | التطوير التنظيمي | 3 3/8 بوصة (3.375 بوصة) | هوية شخصية | 1 3/4 بوصة (1.75 بوصة) |
درجة الصلب | تم تعديل AISI 4145H | الوزن المعدل | 22.22 رطل / قدم | متوسط الطول | 31.50 قدم |
الوزن الاسمي للجدار | 22.20 # | قوة الشد | 416000 رطل | قوة الالتواء | 13200 رطل / قدم |
سمك الجدار الاسمي | الحد الأدنى من عزم الدوران | 2800 إيب / قدم | أقصى عزم دوران للمكياج | 9800 رطل / قدم | |
حجم الانجراف | 1 3/8 بوصة (1.375 بوصة) | سعة السوائل | نزوح السوائل | ||
IPC | لا أحد | معايير التفتيش | NS-2 | استراحة المصعد | غير متاح |
طول الدبوس | غير متوفر | ||||
طول الصندوق | غير متوفر | ||||
متوسط الوزن لكل مفصل | 700 رطل (318 كجم) | ||||
معايير التصنيع | API Spec7 | ||||
سعات طوق الحفر | |||||
جسم منطقة المقطع العرضي (بوصة²) | |||||
مساحة المقطع العرضي OD (بوصة²) | |||||
معرّف منطقة المقطع العرضي (في²) | |||||
معامل القسم (in³) | |||||
معامل القسم القطبي (in³) | |||||
لحظة إنترتيا (in4) | |||||
اللحظة القطبية للقصور الذاتي (in4) |
طوق مثقاب InterDril Slick 4.125 بوصة × 35.61 رطل / قدم نطاق NC31 2
تخصيص | وصلة الأداة / مواصفات التوصيل | ||||
OD الاسمي | 4 1/8 بوصة (4.125 بوصة) | اتصال | NC31 | نسبة الانحناء الإجهاد | 2.44 |
المعرف الاسمي | 2 بوصة (2 بوصة) | التطوير التنظيمي | 4 1/8 بوصة (4.125 بوصة) | هوية شخصية | 2 بوصة (2 بوصة) |
درجة الصلب | تم تعديل AISI 4145H | الوزن المعدل | 35.61 رطل / قدم | متوسط الطول | 31.0 قدم |
الوزن الاسمي للجدار | 22.20 # | قوة الشد | 495000 رطل | قوة الالتواء | 13200 رطل / قدم |
سمك الجدار الاسمي | الحد الأدنى من عزم الدوران | 5400 إيب / قدم | أقصى عزم دوران للمكياج | 7100 رطل / قدم | |
حجم الانجراف | 1 7/8 بوصة (1.625 بوصة) | سعة السوائل | نزوح السوائل | 0.531 رطل / قدم | |
IPC | لا أحد | معايير التفتيش | NS-2 | ||
طول الدبوس | غير متوفر | ||||
طول الصندوق | غير متوفر | ||||
متوسط الوزن لكل مفصل | 1104 رطل (502 كجم) | ||||
معايير التصنيع | API Spec7 | ||||
سعات طوق الحفر | |||||
جسم منطقة المقطع العرضي (بوصة²) | 6.51 | ||||
مساحة المقطع العرضي OD (بوصة²) | |||||
معرّف منطقة المقطع العرضي (في²) | |||||
معامل القسم (in³) | |||||
معامل القسم القطبي (in³) | |||||
لحظة إنترتيا (in4) | |||||
اللحظة القطبية للقصور الذاتي (in4) |
لدينا أطواق حفر من 5 إلى 32 قدم ، بقطر من 3-1 / 8 "إلى 11".أطواق الحفر لدينا مصنوعة من سبائك الفولاذ الممتاز AISI4145H.أطواق الحفر هذه يتم إخمادها بالكامل بالتسخين ، وتقسية وتبريد المياه المقاسة لتحمل القوة والضغط العاليين.يتم تطبيق فحص ميكانيكي صارم على أطواق الحفر للتأكد من أن جميع أطواق الحفر يمكنها تلبية متطلبات مواصفات API m7-1.
لقد ظللنا نصنع أطواق الحفر لسنوات ، لذلك نحن واثقون من أن أطواق الحفر لدينا سوف ترضي أو تتجاوز مطالبكم.نحن هنا دائمًا على استعداد لنقدم لك أطواق الحفر عالية الجودة بالإضافة إلى خدماتنا الاحترافية والشاملة.
