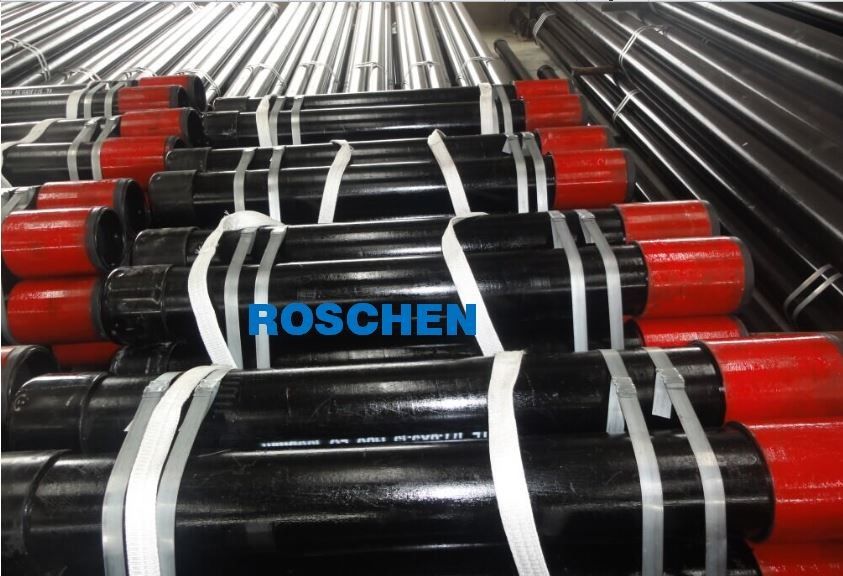

الأنابيب المضطربة أو أنبوب الغلاف المضطرب
الإزعاج هو عملية تزوير تجعل جدارًا أكثر سمكًا على نهايات الأنبوب.إن الأنابيب المزعجة (EUE) عبارة عن أنبوب طويل مع وصلة مثبتة في حفرة البئر لتسهيل استخراج النفط والغاز.تم تصميم وصلات الأنابيب لتناسب نوعًا معينًا من الآبار ، بناءً على ظروف تحت الأرض والسوائل.تعمل كقناة تنتقل من خلالها السوائل أو الغازات الناتجة من القاع إلى السطح.وصلة الأنابيب عبارة عن أنبوب أحادي الطول يمكن أن يتفاوت في الطول في أي مكان من 25 إلى 30 قدمًا. ويسمح هذا الطول المثالي بإنتاج سهل حيث أن وصلة الأنابيب مزودة بخيوط على كلا الجانبين ويمكن أن تجري عبر بئر بأي عمق.
1.315 بوصة × 1.80 رطل / قدم TPS Multiseal PS-6
تخصيص | ||
الاسمية للأنابيب OD | 3.50 بوصة | |
حجم الانجراف | 2.625 بوصة | |
درجة الصلب | L-80 | |
الوزن الاسمي | 12.95 رطل / قدم | |
سمك الجدار الاسمي | 0.375 بوصة | |
المعرف الاسمي | 2.750 بوصة | |
طول الاتصال | دبوس طول LP صندوق طول LB الحد الأدنى LB = LP-0.43 " |
|
خسارة تعويض الاتصال | 3.35 بوصة | |
معايير التصنيع | API 5CT | |
سعات الأنابيب | ||
قوة غلة الجسم | 295000 رطل | 1314 كيلو نيوتن |
انهيار API | 15310 رطل لكل بوصة مربعة | 1056 بار |
العائد الداخلي | 15000 رطل لكل بوصة مربعة | 1034 بار |
القوة المشتركة | 351000 رطل | 1562 كيلو نيوتن |
مواصفات الاتصال | |||
اتصال | ROS متعدد الحواف PS-6 | متوافق مع | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
التطوير التنظيمي | 4.313 بوصة | هوية شخصية | 2.687 " |
طول الاتصال | دبوس طول LP | صندوق طول LB | الحد الأدنى LB = LP-0.43 " |
3.77 بوصة | الحد الأدنى | ||
5.03 بوصة | اساسي | 1 recut | |
6.28 بوصة | النوع 2 | 2 recut | |
7.54 بوصة | النوع 3 | 3 إعادة | |
الحد الأدنى من عزم الدوران | 5500 رطل / قدم | 7460 ن م | |
عزم الدوران الأمثل للمكياج | 6190 رطل / قدم | 8390 شمالا | |
أقصى عزم دوران للمكياج | 6880 رطل / قدم | 9330 شمالا | |
كفاءة شد الاتصال | 119٪ | معايير التفتيش | API 5A5 ، API 5CT |
3.500 بوصة × 15.8 رطل / قدم Hydril PH6
تخصيص | ||
الاسمية للأنابيب OD | 3.50 بوصة | |
حجم الانجراف | 2.423 بوصة | |
درجة الصلب | تي 95 | |
الوزن الاسمي | 15.8 رطل / قدم | |
سمك الجدار الاسمي | 0.476 بوصة | |
المعرف الاسمي | 2.548 بوصة | |
طول الاتصال | ||
خسارة تعويض الاتصال | 3.34 بوصة | |
معايير التصنيع | API 5CT | |
سعات الأنابيب | ||
قوة غلة الجسم | 430000 رطل | 1914 كيلو نيوتن |
انهيار API | 22330 رطل لكل بوصة مربعة | 1540 بار |
العائد الداخلي | 22610 رطل لكل بوصة مربعة | 1559 بار |
القوة المشتركة | 430000 رطل | 1914 كيلو نيوتن |
مواصفات الاتصال | |||
اتصال | Hydril PH-6 | متوافق مع | 3 1/2 PS6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
التطوير التنظيمي | 4.5 بوصة | هوية شخصية | 2.485 بوصة |
الحد الأدنى | |||
اساسي | 1 recut | ||
النوع 2 | 2 recut | ||
النوع 3 | 3 إعادة | ||
الحد الأدنى من عزم الدوران | 6400 رطل / قدم | 8648 شمالا | |
عزم الدوران الأمثل للمكياج | 7200 رطل / قدم | 9730 نيوتن متر | |
أقصى عزم دوران للمكياج | 8000 رطل / قدم | 10810 ن م | |
كفاءة شد الاتصال | 100٪ | معايير التفتيش | API 5A5 ، API 5CT |
3.500 بوصة × 15.8 رطل / قدم Hydril PSHW533
تخصيص | ||
الاسمية للأنابيب OD | 3.50 بوصة | |
حجم الانجراف | 2.423 بوصة | |
درجة الصلب | L-80 | |
الوزن الاسمي | 15.8 رطل / قدم | |
سمك الجدار الاسمي | 0.476 بوصة | |
المعرف الاسمي | 2.548 بوصة | |
طول الاتصال | ||
خسارة تعويض الاتصال | 4.49 بوصة | |
معايير التصنيع | API 5CT | |
سعات الأنابيب | ||
قوة غلة الجسم | 362000 رطل | 1611 كيلو نيوتن |
انهيار API | 18810 رطل لكل بوصة مربعة | 1296 بار |
العائد الداخلي | 19040 رطل لكل بوصة مربعة | 1313 بار |
القوة المشتركة | 362000 رطل | 1611 كيلو نيوتن |
مواصفات الاتصال | |||
اتصال | 3 1/2 بوصة PSHW533 | متوافق مع | PSH503 PSH553 PSH563 |
التطوير التنظيمي | 4.160 بوصة | هوية شخصية | 2.498 بوصة |
الحد الأدنى | |||
اساسي | 1 recut | ||
النوع 2 | 2 recut | ||
النوع 3 | 3 إعادة | ||
الحد الأدنى من عزم الدوران | 6400 رطل / قدم | 10540 ن م | |
عزم الدوران الأمثل للمكياج | 7200 رطل / قدم | 12702 ن م | |
أقصى عزم دوران للمكياج | 8000 رطل / قدم | 12702N م | |
كفاءة شد الاتصال | 100٪ | معايير التفتيش | API 5A5 ، API 5CT |
3.500 بوصة × 15.8 رطل / قدم Hydril PSHW533
تخصيص | ||
الاسمية للأنابيب OD | 3.50 بوصة | |
حجم الانجراف | 2.423 بوصة | |
درجة الصلب | تي 95 | |
الوزن الاسمي | 15.8 رطل / قدم | |
سمك الجدار الاسمي | 0.476 بوصة | |
المعرف الاسمي | 2.548 بوصة | |
طول الاتصال | ||
خسارة تعويض الاتصال | 4.49 بوصة | |
معايير التصنيع | API 5CT | |
سعات الأنابيب | ||
قوة غلة الجسم | 430000 رطل | 1914 كيلو نيوتن |
انهيار API | 22330 رطل لكل بوصة مربعة | 1540 بار |
العائد الداخلي | 22610 رطل لكل بوصة مربعة | 1559 بار |
القوة المشتركة | 430000 رطل | 1914 كيلو نيوتن |
مواصفات الاتصال | |||
اتصال | 3 1/2 بوصة PSHW533 | متوافق مع | PSH503 PSH553 PSH563 |
التطوير التنظيمي | 4.160 بوصة | هوية شخصية | 2.498 بوصة |
الحد الأدنى | |||
اساسي | 1 recut | ||
النوع 2 | 2 recut | ||
النوع 3 | 3 إعادة | ||
الحد الأدنى من عزم الدوران | 7800 رطل / قدم | 10540 ن م | |
عزم الدوران الأمثل للمكياج | 9400 رطل / قدم | 12702 ن م | |
أقصى عزم دوران للمكياج | 11100 رطل / قدم | 12702N م | |
كفاءة شد الاتصال | 100٪ | معايير التفتيش | API 5A5 ، API 5CT |
3.500 بوصة × 15.8 رطل / قدم Hydril PSHW533
تخصيص | ||
الاسمية للأنابيب OD | 3.50 بوصة | |
حجم الانجراف | 2.423 بوصة | |
درجة الصلب | L-80 | |
الوزن الاسمي | 15.8 رطل / قدم | |
سمك الجدار الاسمي | 0.476 بوصة | |
المعرف الاسمي | 2.548 بوصة | |
طول الاتصال | ||
خسارة تعويض الاتصال | 4.49 بوصة | |
معايير التصنيع | API 5CT | |
سعات الأنابيب | ||
قوة غلة الجسم | 362000 رطل | 1611 كيلو نيوتن |
انهيار API | 18810 رطل لكل بوصة مربعة | 1296 بار |
العائد الداخلي | 19040 رطل لكل بوصة مربعة | 1313 بار |
القوة المشتركة | 362000 رطل | 1611 كيلو نيوتن |
مواصفات الاتصال | |||
اتصال | 3 1/2 بوصة PSHW533 | متوافق مع | PSH503 PSH553 PSH563 |
التطوير التنظيمي | 4.160 بوصة | هوية شخصية | 2.498 بوصة |
الحد الأدنى | |||
اساسي | 1 recut | ||
النوع 2 | 2 recut | ||
النوع 3 | 3 إعادة | ||
الحد الأدنى من عزم الدوران | 7800 رطل / قدم | 10540 ن م | |
عزم الدوران الأمثل للمكياج | 9400 رطل / قدم | 12702 ن م | |
أقصى عزم دوران للمكياج | 9400 رطل / قدم | 12702N م | |
كفاءة شد الاتصال | 100٪ | معايير التفتيش | API 5A5 ، API 5CT |
حددت APT 5CT متطلبات الغلاف والأنابيب لغرض إنتاج النفط أو الغاز ، ويجب أن تكون مغلفة بمواد ذات قوة ووظائف كافية.
أنابيب النفط هي الأجزاء الرئيسية لبناء حفر الآبار.يتم اختيارهم للظروف المحددة المتوقعة في بئر معين.تحدد معدلات تدفق الإنتاج المتوقعة واقتصاديات حجم الأنبوب جيدًا ، والذي يحدد بعد ذلك الحجم اللازم لكل ثقب وأنبوب سابق.بمجرد تحديد حجم الأنبوب وأعماق الإعداد ، يتم اختيار سماكة الجدار ودرجة المادة من قبل مصمم البئر للتأكد من أن القوة كافية للأحمال المتوقعة.طورت API 5CT مواصفات لثلاثة موصلات مختلفة لاستخدامها كمفاصل لأنابيب الغلاف: الأنابيب الخارجية المضطرب والاقتران (الأنابيب المضطربة) ، والأنابيب غير المنقطعة والوصلات ، والأنابيب ذات المفصل المتكامل.
قد تكون هناك نفس المواد والدرجات ذات الأنابيب المزعجة والأنابيب غير المضطربة ، والفرق الأقصى بينهما هو نهاية الأنبوب ، أي القطر الخارجي.يشير الأنبوب غير المضطرب إلى نهاية الأنبوب بدون الخيط والياقة السميكة والمستقيمة الإضافية.يتم استخدام الأنابيب غير المضطربة (NUE) أقل بكثير من أنابيب EUE.تكلفة NUE أقل بقليل من EUE ، وقوة المفصل أقل بكثير.قطر وصلة اقتران NUE أقل من EUE ، مما يوفر بعض المزايا عندما تكون الخلوص صغيرًا.
