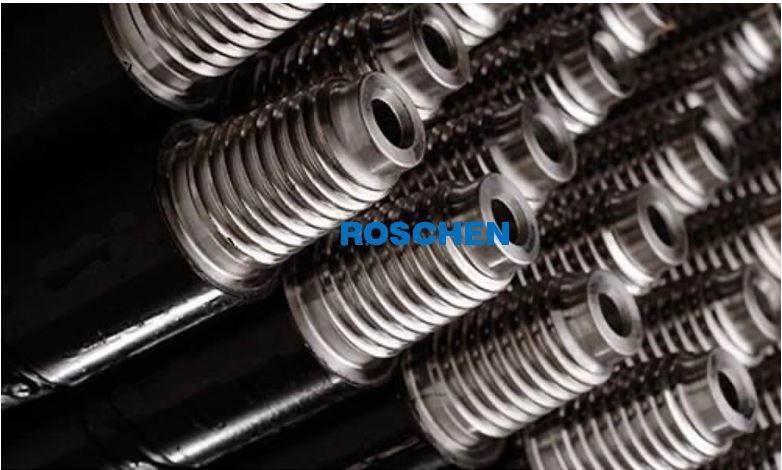

قضبان الحفر HDD وأنابيب حفر الخندق الساحرة
قضبان الحفر الساحرة Ditch Witch Boring Rods هي قضبان معروفة جيداً لحفر آبار النفط.تستخدم منصات النفط قضبان الحفر لتوصيل لقم الثقب.يدور القضيب بعزم دوران مرتفع ويثقب البئر.تتميز قضبان الحفر HDD بعزم دوران مرتفع وقوة عالية وقدرات عالية على مقاومة التآكل والتمزق.تتنوع آلات الخنادق وتختلف القضبان المطبقة على تلك الآلات المختلفة أيضًا.
قضبان الحفر المتوافقة مع آلة الساحرة الخندق
| آلة Ditch Witch® | رقم القطعة | Mfr.طريقة | منتصف الجسم | أداة مشتركة OD | طول | الوزن (رطل) | اتصال | الانفعال الاقصى | ٪ منحدر لكل قضيب | بيند الشعاع | رف كانيتيتي |
| JT520 Power Pipe ® HD (سن رفيع) | ROS355-1052 | ملحومة القصور الذاتي | 1.125 بوصة | 1.750 بوصة | 4.9 ' | 16 | DW 1.21-6 | 500 | 7٪ | 70 ' | 30 |
| JT520 Power Pipe ® (سن خشن) | ROS355-1066 | ملحومة القصور الذاتي | 1.125 بوصة | 1.875 بوصة | 4.9 ' | 16 | DW 1.10-5 | 500 | 7٪ | 70 ' | 30 |
| JT5 Power Pipe ® HD (سن خشن) | ROS355-1038 | ملحومة القصور الذاتي | 1.125 بوصة | 1.875 بوصة | 4.9 ' | 17 | DW 1.10-5 | 550 | 7٪ | 70 ' | 30 |
| JT820 / JT920 / JT921 | ROS400-963 | حاسب شخصي 1.مزور | 1.580 بوصة | 2.000 " | 6.5 ' | 28 | DW 1.41-6 | 1100 | 6.50٪ | 100 ' | 56 |
| JT920L | ROS400-842 | حاسب شخصي 1.مزور | 1.625 بوصة | 2.000 " | 10 ' | 37 | DW 1.41-6 | 1100 | 9.70٪ | 100 ' | 40 |
| JT9 / JT922 / JT10 Power Pipe ® HD (خشن) | ROS355-1149 أو ROS355-1034 | حاسب شخصي 1.مزور | 1.580 بوصة | 2.000 " | 6 ' | 26 | DW 1.30-5 | 1100 | 6.00٪ | 100 ' | 50 |
| JT1220 باور باور ® | ROS355-1005 | حاسب شخصي 1.مزور | 1.820 بوصة | 2.375 بوصة | 10 ' | 52 | DW 1.47-4 | 1400 | 8.30٪ | 120 ' | 40 |
| JT1720 / 1720 م 1 | ROS400-843 | حاسب شخصي 1.مزور | 2.125 بوصة | 2.500 بوصة | 10 ' | 60 | DW 1.69-6 | 1800 | 8.80٪ | 115 ' | 44 |
| JT20 / JT2020 Power Pipe ® HD | ROS401-339 أو ROS355-1106 | حاسب شخصي 1.مزور | 2.125 بوصة | 2.625 بوصة | 10 ' | 69 | DW 1.94-4 | 2200 | 8.80٪ | 115 ' | 40 |
| JT24 Power Pipe ® HD | ROS355-1312 | حاسب شخصي 1.مزور | 2.250 بوصة | 2.625 بوصة | 10 ' | 75 | DW 1.76-4 | 3000 | 8.50٪ | 117 ' | 28/40 |
| JT25 / JT30 / JT2720M1 Power Pipe ® HD | ROS355-1094 | حاسب شخصي 1.مزور | 2.375 بوصة | 2.750 بوصة | 9.8 ' | 77 | DW 2.11-4 | 4000 | 8.00٪ | 123 ' | 25/50 |
| JT2720 باور باور ® | ROS400-844 | حاسب شخصي 1.مزور | 2.375 بوصة | 2.750 بوصة | 9.8 ' | 77 | DW 1.94-4 | 3200 | 6.90٪ | 145 ' | 25/50 |
| JT2720M1 / 3020 م 1 | ROS400-1031 | حاسب شخصي 1.مزور | 2.375 بوصة | 3.000 " | 9.8 ' | 90 | DW 2.11-4 | 4000 | 6.50٪ | 150 ' | 24/48 |
| JT4020 باور باور ® | ROS400-846 | حاسب شخصي 1.مزور | 2.875 بوصة | 3.250 بوصة | 14.75 ' | 165 | DW 2.40-4 | 5000 | 8.00٪ | 185 ' | 16/32 |
| JT4020M1 Power Pipe ® | ROS400-847 | حاسب شخصي 1.مزور | 2.875 بوصة | 3.500 بوصة | 14.75 ' | 176 | DW 2.59-4 | 5000 | 8.00٪ | 185 ' | 16/32 |
| JT40 Power Pipe ® HD | ROS355-1210 | حاسب شخصي 1.مزور | 2.810 بوصة | 3.125 بوصة | 15' | 150 | DW 2.10-4 | 5،500 | 10.20٪ | 146 ' | 20/40 |
| JT60 Power Pipe ® HD | ROS355-1079 | حاسب شخصي 1.مزور | 3.0625 " | 3.500 بوصة | 15' | 184 | DW 2.46-4 | 9000 | 8.80٪ | 170 ' | 16/28 |
| JT7020 / 8020 / JT100 Power Pipe ® HD | ROS368-665 أو ROS355-1200 | حاسب شخصي 1.مزور | 3.500 بوصة | 4.000 " | 14.75 ' | 225 | DW 3.27-4 | 10000 | 7.20٪ | 205 ' | 12 |
تقوم ROSCHEN بتصنيع قضيب حفر HDD (حفر أفقي اتجاهي) عالي الجودة متوافق مع آلات حفر Ditch Witch.
قوة الشد لـ Ditch Witch هي 145000 رطل لكل بوصة مربعة ، وقضيب الحفر هو أقصى ضغط ستتحمله المادة قبل الكسر.
قوة الخضوع 135000 رطل لكل بوصة مربعة.قوة الخضوع لقضيب حفر الخندق هي الضغط المقابل لتشوه دائم (بلاستيكي) محدد وهو النقطة التي تنتج عندها المادة ولن تعود للخلف.
