أنبوب الغلاف ، غلاف الزيت ، غلاف API ، غلاف الآبار ، الغلاف المستخدم لغلاف وأنابيب الزيت في آبار النفط وكذلك الجدار الجانبي
غلاف الأنابيب ، غلاف الزيت ، غلاف API ، غلاف البئر ، الغلاف
تستخدم لغلاف وأنابيب الزيت في آبار النفط وكذلك الجدار الجانبي
منتج: | غلاف الأنابيب ، غلاف الزيت ، غلاف API ، غلاف البئر ، الغلاف |
طلب: | تستخدم لغلاف وأنابيب الزيت في آبار النفط وكذلك الجدار الجانبي |
بحجم: | OD: 114.3 مم - 508 مم |
الوزن: 5 - 16 ملم | |
الطول: R1، R2، R3 | |
معيار الأنابيب: | API 5CT PSL1 / PSL2 J55 ، K55 ، N80-1 ، N80-Q ، |
API 5CT PSL1 / PSL2 L80-1، L80-9Cr، L80-13Cr، C90، C95، P110، Q125 | |
خيط: | NUE ، EUE ، STC ، LTC ، BTC ، XC ، HYDRILL CS |
خدمة خاصة | خدمة حلوة ، خدمة حامضة ، مكافحة H2S ، NACE MR0175 / ISO15156 |
مُكَمِّلات: | وصلة جرو ، اقتران ، طوق حفر ، كروس ، إلخ. |

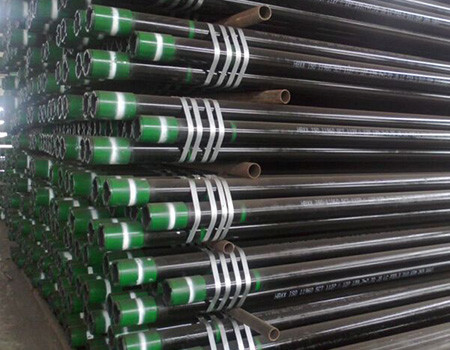

غلاف الأنابيب
أنبوب الغلاف عبارة عن أنبوب فولاذي مجوف يتم صدمه عادةً في مكانه عبر الأرض باستخدام رافعة هيدروليكية أو هوائية.بعد الدفع ، تتم إزالة التربة المزاحة ويتم إدخال أنبوب المنتج ، أو أنبوب الناقل ، داخل الأنبوب الفولاذي.
الأحجام المتوفرة
الفئة: المتفجرات من مخلفات الحرب أو HFW أو SMLS
المعايير: API 5CT PSL1 / PSL2 J55، K55، N80-1، N80-Q، API 5CT PSL1 / PSL2 L80-1، L80-9Cr، L80-13Cr، C90، C95، P110، Q125
درجة الصلب: H40 ، J55 ، K55 ، N80
روابط
API 5CT ينطبق على الاتصالات التالية التي تتوافق مع API SPEC 5B:
• SC: غلاف خيط دائري قصير
• LC: غلاف الخيط الطويل
• BC: غلاف الخيط الداعم
• NU: أنابيب غير مضطربة
• الاتحاد الأوروبي: الأنابيب الخارجية المضطربة
مواصفات غلاف الأنابيب | ||||||||||||
DN | التطوير التنظيمي | وزن | WT | شكل آلة نهاية | ||||||||
درجة الصلب | ||||||||||||
في | مم | رطل / قدم | كجم / م | في | مم | H40 | J55 | إل 80 | N80 | ق 90 | P110 | |
K55 | T95 | |||||||||||
4 1/2 | 4.5 | 114.3 | 9.5 | 14.14 | 0.205 | 5.21 | ملاحظة | ملاحظة | - | - | - | - |
10.5 | 15.63 | 0.224 | 5.69 | - | PSB | - | - | - | - | |||
11.6 | 17.26 | 0.25 | 6.35 | - | PSLB | PLB | PLB | PLB | PLB | |||
13.5 | 20.09 | 0.29 | 7.37 | - | - | PLB | PLB | PLB | PLB | |||
15.1 | 22.47 | 0.337 | 9.56 | - | - | - | - | - | PLB | |||
5 | 5 | 127 | 11.5 | 17.11 | 0.22 | 5.59 | - | ملاحظة | - | - | - | - |
13 | 19.35 | 0.253 | 6.43 | - | PSLB | - | - | - | - | |||
15 | 22.32 | 0.296 | 7.52 | - | PSLB | PLB | PLB | PLBE | PLB | |||
18 | 26.79 | 0.362 | 9.19 | - | - | PLB | PLB | PLBE | PLB | |||
21.4 | 31.85 | 0.437 | 11.1 | - | - | PLB | PLB | PLB | PLB | |||
23.2 | 34.53 | 0.478 | 12.14 | - | - | - | - | PLB | - | |||
24.1 | 35.86 | 0.5 | 12.7 | - | - | - | - | PLB | - | |||
5 1/2 | 5.5 | 139.7 | 14 | 20.83 | 0.244 | 6.2 | ملاحظة | ملاحظة | - | - | - | - |
15.5 | 23.07 | 0.275 | 6.98 | - | PSLB | - | - | - | - | |||
17 | 25.3 | 0.304 | 7.72 | - | PSLB | PLB | PLB | PLBE | PLB | |||
20 | 29.76 | 0.361 | 9.17 | - | - | PLB | PLB | PLBE | PLB | |||
23 | 34.23 | 0.415 | 10.54 | - | - | PLB | PLB | PLBE | PLB | |||
26.8 | 39.88 | 0.5 | 12.7 | - | - | - | - | - | - | |||
29.7 | 44.2 | 0.562 | 14.27 | - | - | - | - | - | - | |||
32.6 | 48.51 | 0.625 | 15.88 | - | - | - | - | - | - | |||
35.3 | 52.53 | 0.687 | 17.45 | - | - | - | - | - | - | |||
38 | 56.55 | 0.75 | 19.05 | - | - | - | - | - | - | |||
40.5 | 60.27 | 0.812 | 20.62 | - | - | - | - | - | - | |||
43.1 | 64.14 | 0.875 | 22.22 | - | - | - | - | - | - | |||
6 5/8 | 6.625 | 168.28 | 20 | 29.76 | 0.288 | 7.32 | ملاحظة | PSLB | - | - | - | - |
24 | 35.72 | 0.352 | 8.94 | - | PSLB | PLB | PLB | PLBE | PLB | |||
28 | 41.67 | 0.417 | 10.59 | - | - | PLB | PLB | PLBE | PLB | |||
32 | 47.62 | 0.475 | 12.06 | - | - | PLB | PLB | PLBE | PLB | |||
7 | 7 | 177.8 | 17 | 25.3 | 0.231 | 5.87 | ملاحظة | - | - | - | - | - |
20 | 29.76 | 0.272 | 6.91 | ملاحظة | ملاحظة | - | - | - | - | |||
23 | 34.23 | 0.317 | 8.05 | - | PSLB | PLB | PLB | PLBE | - | |||
26 | 38.69 | 0.362 | 9.19 | - | PSLB | PLB | PLB | PLBE | PLB | |||
29 | 43.16 | 0.408 | 10.36 | - | - | PLB | PLB | PLBE | PLB | |||
32 | 47.62 | 0.453 | 11.51 | - | - | PLB | PLB | PLBE | PLB | |||
35 | 52.09 | 0.498 | 12.65 | - | - | PLB | PLB | PLBE | PLB | |||
38 | 56.55 | 0.54 | 13.72 | - | - | PLB | PLB | PLBE | PLB | |||
42.7 | 63.54 | 0.625 | 15.88 | - | - | - | - | - | - | |||
46.4 | 69.05 | 0.687 | 17.45 | - | - | - | - | - | - | |||
50.1 | 74.56 | 0.75 | 19.05 | - | - | - | - | - | - | |||
53.6 | 79.77 | 0.812 | 20.62 | - | - | - | - | - | - | |||
57.1 | 84.97 | 0.875 | 22.22 | - | - | - | - | - | - | |||
7 5/8 | 7.625 | 193.68 | 24 | 35.72 | 0.3 | 7.62 | ملاحظة | - | - | - | - | - |
26.4 | 39.29 | 0.328 | 8.33 | - | PSLB | PLB | PLB | PLBE | PLB | |||
29.7 | 44.2 | 0.375 | 9.52 | - | - | PLB | PLB | PLBE | PLB | |||
33.7 | 50.15 | 0.43 | 10.92 | - | - | PLB | PLB | PLBE | PLB | |||
39 | 58.05 | 0.5 | 12.7 | - | - | PLB | PLB | PLBE | PLB | |||
42.8 | 63.69 | 0.562 | 14.27 | - | - | PLB | PLB | PLB | PLB | |||
45.3 | 67.41 | 0.595 | 15.11 | - | - | PLB | PLB | PLB | PLB | |||
47.1 | 70.09 | 0.625 | 15.88 | - | - | PLB | PLB | PLB | PLB | |||
51.2 | 76.19 | 0.687 | 17.45 | - | - | - | - | - | - | |||
55.3 | 80.3 | 0.75 | 19.05 | - | - | - | - | - | - | |||
8 5/8 | 8.625 | 219.08 | 24 | 35.72 | 0.264 | 6.71 | - | ملاحظة | - | - | - | - |
28 | 41.62 | 0.304 | 7.72 | ملاحظة | - | - | - | - | - | |||
32 | 47.62 | 0.352 | 8.94 | ملاحظة | PSLB | - | - | - | - | |||
36 | 53.57 | 0.4 | 10.16 | - | PSLB | PLB | PLB | PLBE | PLB | |||
40 | 59.53 | 0.45 | 11.43 | - | - | PLB | PLB | PLBE | PLB | |||
44 | 65.48 | 0.5 | 12.7 | - | - | PLB | PLB | PLBE | PLB | |||
49 | 72.92 | 0.557 | 14.15 | - | - | PLB | PLB | PLBE | PLB | |||
9 5/8 | 9.625 | 244.48 | 32.3 | 48.07 | 0.312 | 7.92 | ملاحظة | - | - | - | - | - |
36 | 53.57 | 0.352 | 8.94 | ملاحظة | PSLB | - | - | - | - | |||
40 | 59.53 | 0.395 | 10.03 | - | PSLB | PLB | PLB | PLBE | - | |||
43.5 | 64.73 | 0.435 | 11.05 | - | - | PLB | PLB | PLBE | PLB | |||
47 | 69.94 | 0.472 | 11.99 | - | - | PLB | PLB | PLBE | PLB | |||
53.5 | 79.62 | 0.545 | 13.84 | - | - | PLB | PLB | PLBE | PLB | |||
58.4 | 86.91 | 0.595 | 15.11 | - | - | PLB | PLB | PLB | PLB | |||
59.4 | 88.4 | 0.609 | 15.47 | - | - | - | - | - | - | |||
64.9 | 96.58 | 0.672 | 17.07 | - | - | - | - | - | - | |||
70.3 | 104.62 | 0.734 | 18.64 | - | - | - | - | - | - | |||
75.6 | 112.5 | 0.797 | 20.24 | - | - | - | - | - | - | |||
10 3/4 | 10.75 | 273.05 | 32.75 | 48.74 | 0.279 | 7.09 | ملاحظة | - | - | - | - | - |
40.5 | 60.27 | 0.35 | 8.89 | ملاحظة | PSB | - | - | - | - | |||
15.5 | 67.71 | 0.4 | 10.16 | - | PSB | - | - | - | - | |||
51 | 75.9 | 0.45 | 11.43 | - | PSB | PSB | PSB | PSBE | PSB | |||
55.5 | 82.59 | 0.495 | 12.57 | - | - | PSB | PSB | PSBE | PSB | |||
60.7 | 90.33 | 0.545 | 13.84 | - | - | - | - | PSBE | PSB | |||
65.7 | 97.77 | 0.595 | 15.11 | - | - | - | - | PSB | PSB | |||
73.2 | 108.93 | 0.672 | 17.07 | - | - | - | - | - | - | |||
79.2 | 117.86 | 0.734 | 18.64 | - | - | - | - | - | - | |||
85.3 | 126.94 | 0.797 | 20.24 | - | - | - | - | - | - | |||
11 3/4 | 11.75 | 42 | 62.5 | 0.333 | 8.46 | ملاحظة | - | - | - | - | - | |
47 | 69.94 | 0.375 | 20.24 | - | - | - | - | - | - | |||
54 | 80.36 | 0.435 | 8.46 | - | - | - | - | - | - | |||
60 | 89.29 | 0.489 | 9.53 | - | - | - | - | - | - | |||
65 | 96.73 | 0.534 | 11.05 | - | - | - | - | - | - | |||
71 | 105.66 | 0.582 | 14.42 | - | - | - | - | - | - | |||
13 3/8 | 13.375 | 339.73 | 48 | 71.43 | 0.33 | 8.38 | ملاحظة | - | - | - | - | - |
54.5 | 81.1 | 0.38 | 9.65 | - | PSB | - | - | - | - | |||
61 | 90.78 | 0.43 | 10.92 | - | PSB | - | - | - | - | |||
68 | 101.19 | 0.48 | 12.19 | - | PSB | PSB | PSB | PSB | PSB | |||
72 | 107.15 | 0.514 | 13.06 | - | - | PSB | PSB | PSB | PSB | |||
16 | 16 | 406.4 | 65 | 96.73 | 0.375 | 9.53 | ملاحظة | - | - | - | - | - |
75 | 111.61 | 0.438 | 11.13 | - | PSB | - | - | - | - | |||
84 | 125.01 | 0.495 | 12.57 | - | PSB | - | - | - | - | |||
109 | 162.21 | 0.656 | 16.66 | - | ص | ص | ص | - | ص | |||
18 5/8 | 18.625 | 473.08 | 87.5 | 130.21 | 0.435 | 11.05 | ملاحظة | PSB | - | - | - | - |
20 | 20 | 508 | 94 | 139.89 | 0.438 | 11.13 | PSL | PSLB | - | - | - | - |
106.5 | 158.49 | 0.5 | 12.7 | - | PSLB | - | - | - | - | |||
133 | 197.93 | 0.635 | 16.13 | - | PSLB | - | - | - | - | |||
P —— سهل ؛S —— خيط قصير ؛L —— خيط طويل ؛ب —— موضوع الدعامة ؛هاء - خيط شديد |
التركيبات الكيميائية لأنابيب التغليف | |||||||||||
اساسي | صف دراسي | التراكيب الكيميائية(%) | |||||||||
API المواصفات 5CT | J55 | ج | سي | مينيسوتا | ص | س | سجل تجاري | ني | النحاس | مو | الخامس |
K55 | 0.34~0.39 | 0.20~0.35 | 1.25~1.50 | ≤0.020 | ≤0.015 | ≤0.15 | ≤0.20 | ≤0.20 | / | / | |
N80 | 0.34~0.38 | 0.20~0.35 | 1.45~1.70 | ≤0.020 | ≤0.015 | ≤0.15 | / | / | / | 0.11~0.16 | |
إل 80 | 0.15~0.22 | ≤1.00 | 0.25~1.00 | ≤0.020 | ≤0.010 | 12.0~14.0 | ≤0.20 | ≤0.20 | / | / | |
P110 | 0.26~0.395 | 0.17~0.37 | 0.40~0.70 | ≤0.020 | ≤0.010 | 0.80~1.10 | ≤0.20 | ≤0.20 | 0.15~0.25 | ≤0.08 |
الخواص الميكانيكية لأنابيب التغليف | |||||||
صف دراسي | يكتب | الاستطالة الكلية تحت الحمل (٪) | قوة الغلة (دقيقة) | قوة الغلة (القصوى) | قوة الشد دقيقة Mpa | صلابة ماكس (HRC) | صلابة ماكس (HBW) |
J55 | - | 0.5 | 379 | 552 | 517 | - | - |
K55 | - | 0.5 | 379 | 552 | 655 | - | - |
N80 | 1 | 0.5 | 552 | 758 | 689 | - | - |
N80 | س | 0.5 | 552 | 758 | 689 | - | - |
إل 80 | 1 | 0.5 | 552 | 655 | 655 | 23 | 241 |
إل 80 | 9 كر | 0.5 | 552 | 655 | 655 | 23 | 241 |
إل 80 | 13 كر | 0.5 | 552 | 655 | 655 | 23 | 241 |
ق 90 | - | 0.5 | 621 | 724 | 689 | 25.4 | 255 |
ق 95 | - | 0.5 | 655 | 758 | 724 | - | - |
T95 | - | 0.5 | 655 | 758 | 724 | 25.4 | 255 |
P110 | - | 0.6 | 758 | 965 | 862 | - | - |
س 125 | الجميع | 0.65 | 862 | 1034 | 931 | - | - |
مصنعنا
التعبئة
هناك على الأرجح المئات من الطرق المختلفة لتعبئة الأنابيب ، ومعظمها له مزايا ، ولكن هناك مبدأين أساسيين لأي طريقة للعمل لمنع الصدأ وأمن النقل البحري ، حيث يمكن أن تلبي التعبئة لدينا أي احتياجات للعملاء.
أغطية بلاستيكية موصولة على جانبي نهايات الأنبوب
يجب تجنب ذلك من خلال تلف الربط الفولاذي والنقل
يجب أن تكون العلامات المجمعة موحدة ومتسقة
يجب أن تأتي نفس الحزمة (الدفعة) من الأنابيب الفولاذية من نفس الفرن.
الأنبوب الفولاذي له نفس رقم الفرن ، نفس درجة الفولاذ ، نفس المواصفات.
عملية التصنيع:
معدات:
