الميل الإلكتروني متعدد الطلقات لحفر النفط / حفر الاستكشاف
وصف المنتج:

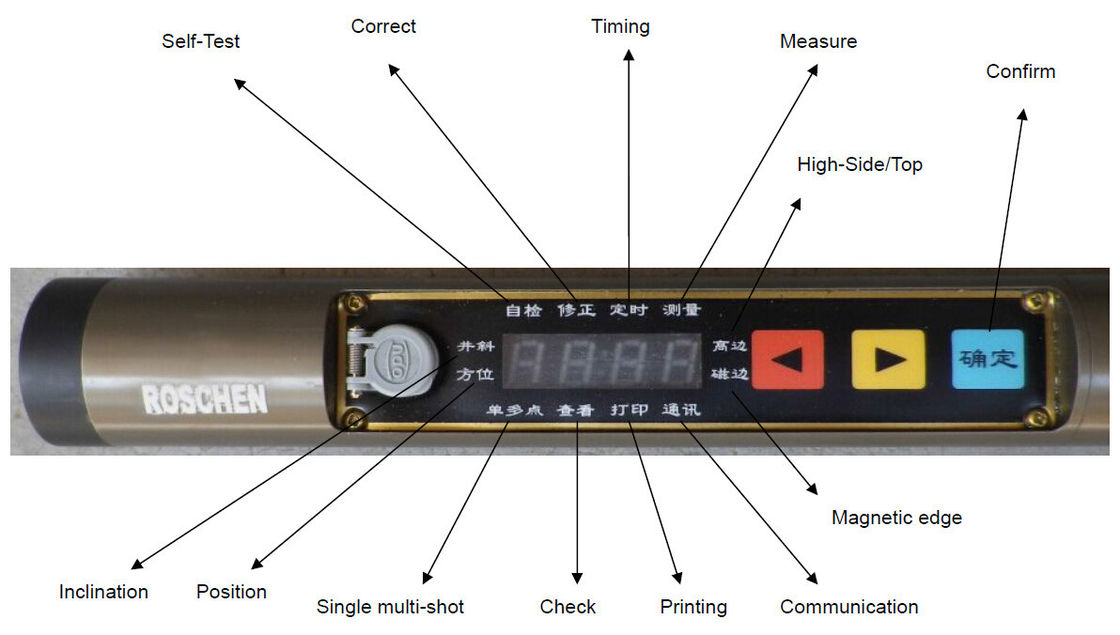

1. واجهة مشغل بديهية.
لا يحتاج المستخدمون إلى دليل يمكن أن يطالب بإكمال جميع الميزات التي يوفرها المسبار وفقًا للوحة المسبار والتشغيل البسيط والبديهي والسريع.
2. قوية مضمنة القراءة المباشرة.
بدون أداة الأرض مع المسبار يمكن أن يتم عرض المعلمات والإعدادات والطباعة بمفردها.يلغي الحاجة إلى الأدوات الأرضية ، ويوفر وقت القياس بشكل كبير.
3. تذكير ذكي مؤكد.
يتميز التذكير الذكي بالكشف في الوقت الفعلي عن مختلف حالات المسبار في العمل ، واكتشاف الخطأ والعرض.لكي يتأكد المستخدم من أن الأداة طبيعية لتنخفض من قبل.
4. مستشعر التسارع ومقياس المغنطيسية.عملية النظم الكهروميكانيكية الصغرى العالمية.
ميزة تقنية MEMS ، يمكن للمسبار توفير قياسات عالية الدقة في بيئات العمل القاسية ، وعملية MEMS الأخرى منخفضة الطاقة ، حيث يكون للمسبار وقت عمل أطول.بيئة العمل واستهلاك الطاقة المنخفض هي أجهزة الاستشعار الميكانيكية التقليدية لا يمكن أن تتطابق.
5. انقطاع التيار الكهربائي اللحظي الفريد من وظيفة الاستعادة.
تم تجنبه تمامًا في عملية قاع البئر ، والانقطاع الفوري للتيار الناجم عن الصدمة والاهتزاز وتسبب في فشل القياس.دقق في استعادة الحالة الأصلية للعمل.
6. لتلبية مجموعة متنوعة من الممارسات.
تلبية معلقة تم قياسها مع مجموعة حماية مختلفة تحت الأرض تم قياسها ، وتتطلب الوظيفة طريقة ذاتية التعويم.
7. نطاق القياس والدقة.
| مشروع | نطاق القياس | دقة القياس | قيود |
| انحراف البئر | 0 ～ 180 درجة | ± 0.1 درجة | / |
| تحمل مغناطيسي | 0 ～ 360 درجة | ± 1 درجة | انحراف البئر 6 ° |
| وجه أداة عالي الجانب | 0 ～ 360 درجة | ± 0.5 درجة | انحراف البئر 6 ° |
| وجه أداة مغناطيسية | 0 ～ 360 درجة | ± 1 درجة | انحراف البئر 8 ° |
8. تصميم متكامل متعدد النقاط.
مسبار Roschen متعدد النقاط بواسطة لوحة التحقيق ، واختيار عمل واحد متعدد النقاط.في الواقع يعادل المستخدم شراء اثنين من المسبار.قياس مسبار النقطة الواحدة في الحفر عند اكتمال الحفر باستخدام أنبوب مسبار متعدد النقاط يسحب سكة البئر.حفظ استثمار المستخدم.
9- المؤشرات الفنية:
درجة الحرارة: -40 ~ 125 ℃ (مع مجموعة حماية العزل ، درجة حرارة التشغيل القصوى 250 ℃) ؛
الاهتزاز: التردد 10 ~ 100 هرتز ، تسارع الاهتزاز ≤4.5 جم ، نصف جيبي ؛
الصدمة: صدمة ≤ 2000 جرام ، 0.5 مللي ثانية ؛
جهد التشغيل: DC6V ~ DC8V ؛
تيار العمل: ظروف تزويد الطاقة DC5V ، تيار التشغيل الاحتياطي ≤ 30mA اكتساب التشغيل الحالي ≤150mA ؛
درجة حرارة التشغيل: -40 ~ 125 درجة مئوية ؛
مقاومة التأثير: 2000 جرام ، 0.5 مللي ثانية ؛
مقاومة الاهتزاز: 10 جرام ، 20 ~ 100 هرتز ؛
أداء ديناميكي:
تسريع ظروف الاهتزاز 3g ، تردد 20Hz ، قياسات انحراف البئر مع قياسات ثابتة ، خطأ انحراف البئر ≤0.2 ° ؛
نطاق وقت التأخير:
من 1 إلى 99 دقيقة ، الحد الأدنى للتأخير هو دقيقة واحدة ؛
نطاق الفاصل الزمني:
من 1 إلى 99 ثانية ، فاصل زمني لا يقل عن ثانية واحدة (ينطبق فقط على الطرق المتعددة) ؛
نقاط أخذ العينات القصوى:
3600 نقطة.(ينطبق فقط على متعدد الاتجاهات) ؛
وقت العمل المستمر:
أكثر من 20 ساعة (ينطبق فقط على الطرق المتعددة).
ميل متعدد الطلقات:
يمكن للمستخدم استخدام "←" أو "←" على اللوحة لاختيار "S" (لقطة واحدة) أو "M" (Multi-Shot) عند وميض الزرين.اضغط على "تأكيد" للتأكيد.سيكون الأنبوب جاهزًا لوضع العمل عند اختيار اللقطة الواحدة أو اللقطة المتعددة ، والتي سيتم تأكيدها من خلال توقف وميض الزر "S" أو "M".
لإعادة تحديد وضع العمل ، يلزم إزالة برميل البطارية.
1. اتصال مكون الحماية الخارجية
تحت طريقة القياس الاتجاهي ، اربط الحبل الفولاذي برأس المقبس واربط واقي المطاط على الموصل النحاسي.ثم قم بتوصيل الأجزاء التالية وفقًا للشكل 4-4 ، رأس مقبس الحبل ، شماعات دائرية ، مخزن مؤقت شعاعي ، موصل نحاسي وبرميل حماية خارجي.قم بتثبيت الختم الرصاصي على حذاء التوجيه.
في ظل وضع القياس غير الاتجاهي ، قم بتوصيل المخزن المؤقت السفلي ، والمخزن الشعاعي ، والمخزن المتعدد ، والشريط الممتد والموصل النحاسي وفقًا للشكل 4-5.اربط الواقي المطاطي على الموصل النحاسي بإحكام.ثم قم بتوصيل برميل الحماية الخارجي.تذكر أن تشد كل جزء متصل بمفتاح ربط أنبوب مطاطي.ضع الحبل الفولاذي من خلال فتحة رأس الصاروخ واربطه.اربط الواقي المطاطي على الموصل النحاسي بإحكام.وفقًا للشكل 4-5 ، قم بتوصيل رأس مقبس الحبل ، وشماعات محيطية ، ومخزن شعاعي وموصل نحاسي.
2. تجميع
في قياس الاتجاه
علق رأس T لأنبوب المجس على موصل المخزن المؤقت الاتجاهي.ثم ضعهم في برميل الحماية الخارجي.
اربط موصل المخزن المؤقت الاتجاهي وقم بتثبيت الختم الرصاصي على حذاء التوجيه.
في القياس غير الاتجاهي
علق برميل البطارية على الشماعة المطاطية وقم بتعليق رأس T على الواقي المطاطي.ضعهم في برميل الحماية الخارجي وقم بربط الموصل النحاسي.اربط كل جزء متصل بمفتاح ربط أنبوب مطاطي.
3. قراءة البيانات
راجع 4.3 الخطوة 5 وضع التعويم الذاتي.
يحذر:
Ø يجب أن يكون الجهد الكهربائي للبطارية أعلى من 4.8 فولت قبل إدخال مقياس الميل في البئر.
Ø في القياس الاتجاهي ، يجب إجراء تصحيح جانبي مرتفع.إذا تم إعادة تجميع الجزء الاتجاهي من الواقي الخارجي قبل القياس ، فيجب تصحيح الجانب المرتفع للجاذبية.
Ø يجب تجميع الحلقة العازلة مع أنبوب المجس.
Ø في قياس التعليق ، يجب أن تكون سرعة الهبوط أقل من 3 م / ث.عندما تغلق الأداة نقطة القياس ، يجب أن تكون سرعة الهبوط أقل من 1m / s.
