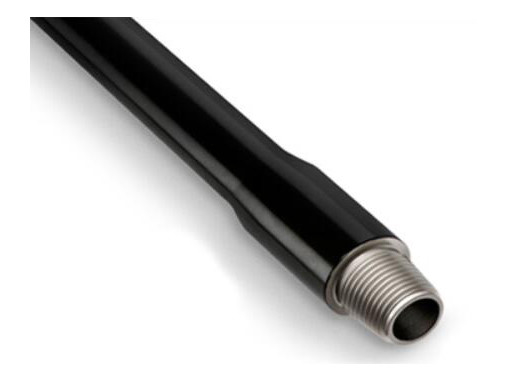

73mm مزورة أداة المفاصل أنبوب الحفر HDD لحفر Trechless
| اسم | الحفر الأفقي الاتجاهي (HDD) أنبوب الحفر |
| ماركة | روزين |
| تسليط الضوء: | أدوات الحفر الاتجاه الأفقي |
| أداة الحفر الاتجاه الأفقي | |
| سمات: | ارتداء مقاومة / قوة عالية التعب |
| يكتب: | HDD حفر رود |
| الاستعمال: | أنبوب الحفر لآلة الحفر الاتجاهي الأفقي |
| اسم المنتج: | أدوات الحفر HDD |
| مادة: | 4140 |
| درجة: | R780 و G105 و S135 |
أنبوب الحفر HDD هو الأكثر استخدامًا في آلة الحفر الأفقي الاتجاهي.مفاصل أداة أنبوب الحفر HDD مزعجة وسميكة بشكل أساسي.مادة جسم الأنبوب هي R780 أو الفولاذ عالي الجودة بعد التصلب والتلطيف وتكون مادة الوصلة بشكل عام 37 CrMnMo أو 42 CrMo.يتراوح القطر الخارجي لجسم الأنبوب بين Φ 50-Φ 140.
يمكننا توفير جميع أنواع المنتجات وفقًا لمتطلبات العملاء.
قضبان الحفر Roschen HDD لآلة الحفر الاتجاهي الأفقي.قوة عالية ، ومثابرة عالية ، ومرونة عالية.ضياء من 42 مم إلى 140 مم.الطول من 0.5 م إلى 9.6 م.درجة الصلب: E75 / R780 ، G105 ، S135.يمكننا صنع قضبان الحفر لـ Vermeer و Case و Ditch Witch و Drillto و Gudeng و Xugong HDD ، مثل D16X20 ، D24X40 ، D50X100 ، D75 ، D80 ، D100 ، D130 ، JT1720 ، JT2720 ، JT2720 March I ، JT4020 ، JT7020 ، API NC23-NC50 ، إلخ.
| مقاس | اتصال | أبعاد أنبوب الحفر | التقسية والتبريد | الحد الأدنى لنصف قطر الانحناء | الانفعال الاقصى | ||||
| التطوير التنظيمي للأنبوب | سمك الحائط | OD للمفاصل / اضطراب | طول العمل | وزن | |||||
| (مم) | (مم) | (مم) | (مم) | ( كلغ) | درجة | (م) | نانومتر | ||
| 50x2000 ملم | درهم 50 | 50 | 6.5 | 57 | 2000 | 20 | S135 | 29 | 3000 |
| 60X3000 مم | DH60-1 | 60 | 6.5 | 66.7 | 3000 | 35 | S135 | 33 | 6300 |
| 60X3000 مم | DH60-1 | 60 | 6.5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
| 73X3000 مم | NC23 (DH23) | 73 | 7.5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
| 73x3000 ملم | NC26 (2 3 / 8IF) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
| 83X3000 مم | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
| 83x4500 ملم | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
| 89 × 4500 مم | NC31 (2 7 / 8IF) | 89 | 10 | 104.8 | 4500 | 100 | S135 | 72 | 24000 |
| نموذج الحفارة | اتصال | أبعاد أنبوب الحفر | التقسية والتبريد | الحد الأدنى لنصف قطر الانحناء | الانفعال الاقصى | ||||
| التطوير التنظيمي للأنبوب | سمك الحائط | OD للمفاصل / اضطراب | طول العمل | وزن | |||||
| (مم) | (مم) | (مم) | (مم) | ( كلغ) | درجة | (م) | نانومتر | ||
| D7 × 11 ، D9X13 | Firestick 1 | 42 | 6.5 | 48 | 1829 | 12 | S135 | 29 | 2000 |
| D10X14 ، D10X15 | Firestick 1 | 42 | 6.5 | 48 | 3048 | 20 | S135 | 29 | 2000 |
| D16 × 20 ، D18 × 22 | Firestick 1 | 48 | 6.5 | 54 | 3048 | 23.5 | S135 | 30 | 3000 |
| D24 × 26 | Firestick 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
| D24 × 40 | Firestick 1 | 60.3 | 7.5 | 66.7 | 3048 | 35 | S135 | 33 | 6300 |
| D40X40 | Firestick 1 | 60.3 | 7.5 | 66.7 | 4572 | 50 | S135 | 33 | 6300 |
| D33 × 44 ، D36 × 50 | Firestick 1 أو 2 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D33 × 44 ، D36 × 50 | Firestick 1 أو 2 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36 × 50 | Firestick 1 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D36 × 50 | Firestick 1 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36 × 50 | Firestick 1 | 66.7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
| D36 × 50 | Firestick 1 | 66.7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
| D50 × 100 / يوني 60 × 70 | Firestick 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
| D50 × 100 | Firestick 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
| D50X100 / D80 × 100 | Firestick 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
| D100 × 120 | Firestick 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
| D100 × 120 | Firestick 1 | 89 | 11.5 | 111.5 | 6096 | 150 | S135 | 80 | 27000 |
المعايير الفنية لأنابيب الحفر الاتجاهي الأفقي
