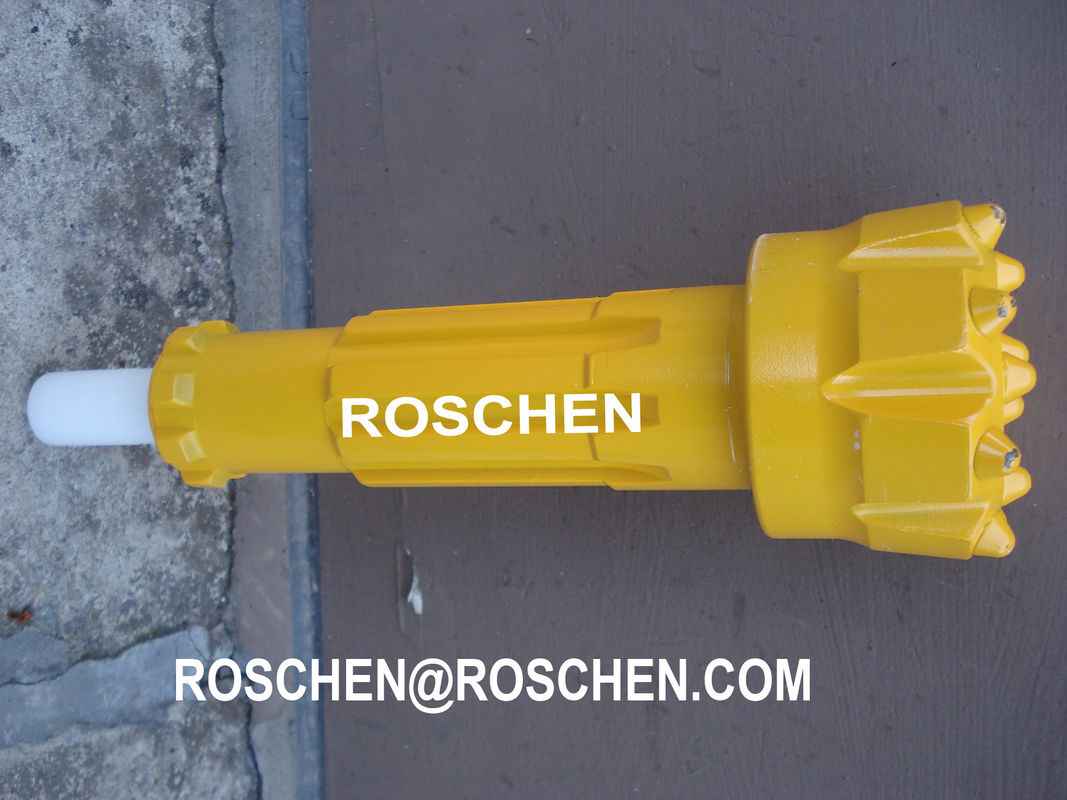

أسفل الفتحة ، مثقاب DTH زر روك لحفر المحاجر ، التعدين ، حفر المطرقة DTH
مطرقة ROSCHEN DTH والبتات متوافقة مع CIR ، DHD ، QL ، SD ، Mission ، إلخ. سلسلة أطلس و سيكوروك إلخ
إنها ذات كفاءة عالية ، معدل فشل منخفض وعمر خدمة طويل.حتى بالنسبة لجميع أنواع الصخور عالية الصلابة والصخور عالية الكشط والظروف القاسية الأخرى ، يمكن لأدوات الحفر لدينا أيضًا تحقيق عمليات حفر فعالة واقتصادية.
تُستخدم بتات أسفل الفتحة (DTH) مع مطارق أسفل الحفرة لحفر الثقوب من خلال مجموعة واسعة من أنواع الصخور.بالاقتران مع مطارق DTH ، تم تصميم مثاقب مطرقة الحفر بمحرك محزوز لتدوير لقمة الحفر في الأرض.تتوفر لقم الثقب بأحجام مختلفة وأنماط مختلفة حتى تتمكن من حفر مجموعة واسعة من أحجام الثقوب.
| معلومات اساسية | |
| نموذج رقم.: | RS 105 |
| مواد: | سبائك الصلب الكوبالت |
| بند: | RS 335 |
| طول المطرقة (مم): | 143 |
| الوزن (كجم): | 33 |
| استهلاك الهواء (M3 / دقيقة): | 4.2-11.7 |
| تردد التأثير (مرات / دقيقة): | ≥800 |
| علامة تجارية: | روزين |
| الأصل: | ألمانيا والصين |
| نوع: | مركز مثقاب |
| استعمال: | ثقب جيد |
| حفر ديا.(مم): | 90-105 |
| خارج ضياء (مم): | 85 |
| ضغط العمل (MPa): | 0.7-2.1 |
| عزم الدوران (نيوتن متر): | 475 |
| الاتصال 1: | API 2-3 / 8 |
| تخصيص: | SGS |
| بند | ROS 335 | ROS 345 | ROS 355 | ROS 365 | ROS 385 | ROS 3105 | ROS 3125 |
| حفر ديا. | 90-105 | 110-130 | 135-155 | 160-200 | 200-254 | 254-311 | 311-360 |
| (مم) | |||||||
| طول المطرقة (مم) | 143 | 1281 | 1292 | 1345 | 1578 | 1440 | 1430 |
| خارج ضياء (مم) | 85 | 105 | 124 | 154 | 190 | 250 | 270 |
| مركز هول ديا.(مم) | 33 | 36 | 36 | 61 | 61 | 75 | 85 |
| ضغط العمل (الأم) | 0.7-2.1 | 0.7-2.1 | 0.8-2.1 | 0.8-2.1 | 0.8-2.1 | 0.8-2.4 | 0.8-2.4 |
| استهلاك الهواء (M3Min.) | 4.2 ~ 11.7 | 5.7 ~ 14.2 | 6.5 ~ 19.3 |
9 ~ 18 |
12 ~ 30.8 | 15 ~ 34 | 20 ~ 37.8 |
| عزم الدوران (نيوتن متر) | 475 | 600 | 791 | 950 | 1040 | 1260 | 1250 |
| تردد التأثير | > = 800 | > = 800 | 800-1200 | 600-1100 | 660-1208 | 660-1230 | 600-1150 |
| (تايمز مين.) | |||||||
| الاتصال 1 | API 2-38 | API 2-78 | تي 91-3 | API 4-12 | API 4-12 | API 4-12 | API 4-12 |
| مواصفات ROSCHEN DTH Hammers | |||||||
| حجم المطرقة | بت شانك | كود ROSCHEN | موضوع الاتصال | بت مناسب | ضغط العمل | استهلاك الهواء | |
| 2 بوصة | BR2 | ROS 11 ROS 22 | مربع RD50 | ￠ 70- ￠ 90 ملم | 0.7-1.75 ميجا باسكال | 0.7 ميجا باسكال | 4.5m3 / دقيقة |
| 1.0 ميجا باسكال | 4 م 3 / دقيقة | ||||||
| 1.4 ميجا باسكال | 5 م 3 / دقيقة | ||||||
| 3 " | DHD3.5 | ROS 32 | API 2 3/8 "Reg | ￠ 90- 110 ملم | 1.0-1.5 ميجا باسكال | 1.0 ميجا باسكال | 4.5m3 / دقيقة |
| COP32 / COP34 | |||||||
| مسييه 30 | 1.5 ميجا باسكال | 9 م 3 / دقيقة | |||||
| 4 بوصة | DHD340 | ROS 34 | API 2 3/8 "Reg | ￠ 110- 135 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 6 م 3 / دقيقة |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8 ميجا باسكال | 10 م 3 / دقيقة | |||||
| مسييه 40 | 2.4 ميجا باسكال | 15 م 3 / دقيقة | |||||
| 5 " | درهم 350 | ROS 52 ROS 54 | API 2 3/8 "Reg / API 3 1/2" Reg | ￠ 135- 155 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 9 م 3 / دقيقة |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8 ميجا باسكال | 15 م 3 / دقيقة | |||||
| مسييه 50 | 2.4 ميجا باسكال | 23 م 3 / دقيقة | |||||
| 6 بوصة | DHD360 | ROS 62 ROS 64 | API 3 1/2 "Reg | ￠ 155- 190 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 10 م 3 / دقيقة |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8 ميجا باسكال | 20 م 3 / دقيقة | |||||
| مسييه 60 | 2.4 ميجا باسكال | 28.5 م 3 / دقيقة | |||||
| 8 بوصة | DHD380 | ROS 82 ROS 84 | API 4 1/2 "Reg | ￠ 195- 254 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 15 م 3 / دقيقة |
| COP84 | |||||||
| QL80 | 1.8 ميجا باسكال | 26 م 3 / دقيقة | |||||
| SD8 | 2.4 ميجا باسكال | 34 م 3 / دقيقة | |||||
| M80 / M85 | |||||||
| 10 بوصة | SD10 | ROS 100 | API 6 5/8 "ريج | ￠ 254 - 311 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 22 م 3 / دقيقة |
| نوما 100 | 1.8 ميجا باسكال | 40 م 3 / دقيقة | |||||
| ROS 100 | 2.4 ميجا باسكال | 55 م 3 / دقيقة | |||||
| 12 بوصة | DHD1120 | ROS 120 | API 6 5/8 "ريج | ￠ 305- 445 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 30 م 3 / دقيقة |
| SD12 | 1.8 ميجا باسكال | 56 م 3 / دقيقة | |||||
| نوما 120 | 2.4 ميجا باسكال | 78 م 3 / دقيقة | |||||
| ملاحظات: أي حجم خاص من بتات DTH سيكون متاحًا حسب الطلبات. | |||||||
| Metzke ، موضوع Remet متاح! | |||||||
| مواصفات ROSCHEN DTH بت | ||||
| حجم المطرقة | قطر بت | عرقوب | كود روسن | |
| قياس | بوصة | |||
| 1 بوصة | 64 مم -70 مم | 2 1/2 "-2 3/4" | BR1 | روس 11 |
| 2 بوصة | 70-95 مم | 2 3/4 "-3 3/4" | MACH20 / BR2 | ROS 22 |
| 3 " | 90 مم -102 مم | 3 1/2 "-4" | COP32 / COP34 / MACH303 | ROS 32 |
| M30 / DHD3.5 / BR3.0 | ROS 34 | |||
| 4 بوصة | 105 مم -152 مم | 4 1/8 "-6" | COP44 / DHD340 / MACH44 | ROS 42 |
| SD4 / M40 / QL40 | ROS 44 | |||
| 5 " | من 133 مم إلى 165 مم | 5 1/4 "-6 1/2" | COP54 / DHD350R / MACH50 | روس 52 |
| SD5 / M50 / QL50 / BR5 | ROS 54 | |||
| 6 بوصة | 152mm-254mm | 4 1/8 "-10" | COP64 / DHD360 / SD6 | روس 62 |
| M60 / QL60 / بولروك BR6 | روس 64 | |||
| 8 بوصة | 203 مم - 330 مم | 8 "-13" | COP84 / DHD380 / SD8 | روس 82 |
| QL80 / M80 / M85 | ROS 84 | |||
| 10 بوصة | 254 مم - 380 مم | 10 "-15" | SD10 | ROS 100 |
| NUMA100 | ||||
| 12 بوصة | 305 مم - 508 مم | 12 "-20" | DHD1120 / SD12 | ROS 120 |
| NUMA120 / NUMA125 | ||||
| ملاحظات: أي حجم خاص من بتات DTH سيكون متاحًا حسب الطلبات. | ||||
| Metzke ، موضوع Remet متاح! | ||||
اختيار شكل وجه بت:
1. إسقاط مركز بت
لمعدلات اختراق عالية في التكوينات الصخرية اللينة إلى المتوسطة الصلبة والمتشققة.ضغط هواء منخفض إلى متوسط.أقصى تحكم في انحراف الفتحة.
2. وجه مقعر
وجه بت التطبيق الشامل خصيصًا للتكوينات الصخرية متوسطة الصلابة والمتجانسة.تحكم جيد في انحراف الفتحة وقدرة تنظيف جيدة.
3. بت وجه مسطح
هذا النوع من أشكال الوجه مناسب للتكوينات الصخرية شديدة الصلابة والكاشطة في التطبيقات ذات ضغوط الهواء العالية.معدلات اختراق جيدة مقاومة لغسيل الفولاذ.
4. وجه مزدوج القياس
هذا النوع من أشكال الوجه مناسب لمعدلات الاختراق السريع في التكوينات الصخرية المتوسطة إلى الصلبة.مصمم لضغط الهواء العالي ومقاومة جيدة لمقياس خطوة غسيل الفولاذ.
5. وجه محدب
لمعدلات اختراق عالية في لينة إلى متوسطة الصلابة مع ضغط هواء منخفض إلى متوسط.إنها أكثر مقاومة لغسيل الفولاذ ، وقد تقلل من الحمل والتآكل على أزرار المقياس ، ولكن التحكم في انحراف الفتحة سيئ.
التعليمات
المعلومات حول مثقاب dth التي قد ترغب في معرفتها قبل الطلب:
1. طرق الدفع:
T / T (التحويل البرقي) أو Western Union أو L / C في الأفق
2. معالجة الوقت لأمر
بناءً على كمية الطلب ، عادةً ما يستغرق الإنتاج 20 يومًا.
خلال 3 أيام عمل بعد استلام الدفعة المقدمة
3. طريقة الشحن
طلب عينة: نقترح Courier Express مثل DHL / UPS / TNT / FEDEX أو عن طريق الجو
طلب بالجملة: نقترح عن طريق الجو أو البحر.
4. مراقبة الجودة
لدينا مراقبة الجودة الخاصة بنا من ذوي الخبرة.
سيكون هناك فحص واختبار صارم لكل طلب قبل الشحن.
5. بعد الخدمات:
أ.سيقوم فريق المبيعات لدينا بالرد على سؤالك في غضون 24 ساعة (باستثناء الإجازات)
ب.سيكون الدعم الفني متاحًا في أي وقت
6. الجودة والخدمة:
سيكون هناك فحص واختبار صارم لكل طلب قبل الشحن.
ب. سيقوم فريق المبيعات والدعم الفني بالرد على سؤالك في غضون 24 ساعة من خلال سكايب: ROSCHEN.TOOL و WhatsApp / Wechat: + 86-13764195009
سيوفر الاستبدال المجاني بمجرد تأكيد الفشل أو جودة منتجاتنا.
