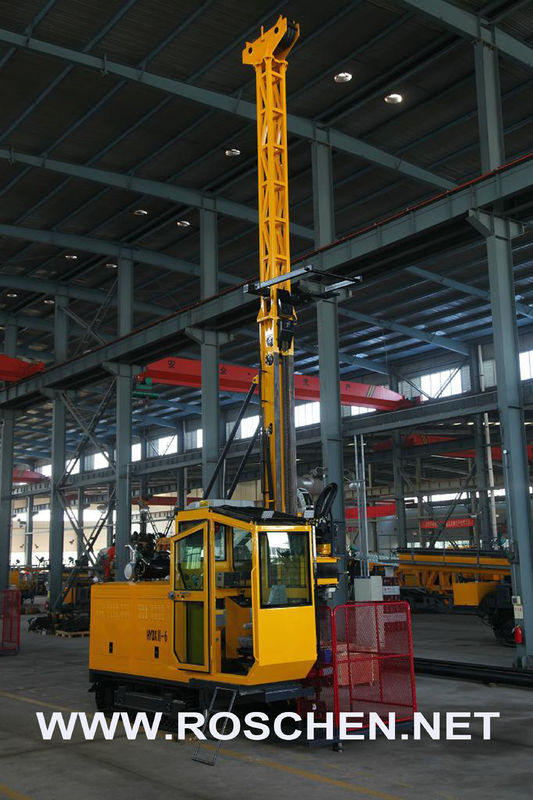

جهاز الحفر المحمول Cummins Engine Piston جهاز الحفر لحفر المناطق الجبلية
الموديل: جهاز الحفر الهيدروليكي المحمول الكامل RSDX-2
جهاز الحفر الهيدروليكي RSDX-2
1. نظرة عامة عامة
إن جهاز الحفر الهيدروليكي المحمول RSDX-2 هو نوع من الحفارة الخفيفة المصممة للاستكشاف الجيولوجي في منطقة نائية يصعب دخولها.جهاز الحفر المحمول هذا مناسب بشكل أساسي للحفر الماسي باستخدام تقنية الحفر بخط سلكي.تتكون الحفارة من وحدة طاقة ديزل ، ونظام هيدروليكي ، ولوحة تحكم ، وصاري ، ورافعة رئيسية ، ونش خط سلكي ، ورأس حفر ، ونظام تغذية ، ومشبك قدم ، وما إلى ذلك. إن جهاز الحفر الهيدروليكي RSDX-2 مدفوع بالكامل هيدروليكيًا لجميع أسطحه وظيفة الحفر.تصميم أسلوب الانشطار يجعل الحفارة في قابلية استيعاب جيدة وتفكيك ، مما يسهل النقل إلى معظم المناطق التي يصعب الوصول إليها.يضمن الهيكل القوي بالإضافة إلى نظام التحكم الدقيق معدل اختراق مرتفع وموثوقية فائقة.
2. الميزات التقنية الرئيسية:
1. نموذج رأس الحفر الهيدروليكي الكامل.يتم تحقيق دوران رأس الحفر باستخدام أربع مضخات هيدروليكية مدفوعة بخمس محركات ديزل ؛هذا أيضًا يجعل نظام أسطوانة التغذية الهيدروليكية يحقق تغذية السكتة الدماغية الكاملة بسرعات أعلى وأقل.
2. مع تفكيك جيد.جهاز الحفر المحمول يستخدم أسلوب الانشطار في التصميم ، بما في ذلك وحدة الطاقة وخزان الزيت الهيدروليكي ومنصة المعالجة وآلية التشغيل ، أي قسم الحفر.لذلك فهي خفيفة الوزن ويمكن حملها بالقوة البشرية أو القوة الحيوانية.يمكن تطبيق الحفارة الهيدروليكية وتنفيذها في مساحة ضيقة لحفر حفرة عند 45 درجة - 90 درجة مع قدرة أكبر على التكيف.
3. القدرة على التكيف تقنيات قوية.إلى جانب الثقب الماسي بتقنية حفر خط الأسلاك ، فإن جهاز الحفر المحمول هذا يتميز بتقنيات قوية للتكيف.جهاز الحفر الهيدروليكي RSDX-2 قابل للتطبيق لمتطلبات الحفر والتغذية لأي طبقة أخرى.
3. المواصفات الفنية
نموذج | جهاز الحفر الهيدروليكي RSDX-2 | |
قدرة الحفر (م) | BQ | 350 |
NQ | 230 | |
HQ | 120 | |
الطاقة المقدرة (KW) / | خمس مجموعات من محركات الديزل المبردة بالهواء R2V870 ذات الأسطوانة المزدوجة | 11/2500 |
سرعة الدوران (ص / دقيقة) للنظام الديناميكي | مجموعتين من محركات الديزل Yuchai YC2108 | 33/2400 |
مجموعة من محرك الديزل Cummins 4BTA3.9-C100 | 74/2200 | |
وحدة الرأس | نطاق عزم الدوران (نانومتر) | 334-930 |
نطاق السرعة (دورة في الدقيقة) | 0-900 | |
آلية التغذية | تغذية اسطوانة الزيت ، شوط الرفع (مم) | 1700 |
قدرة الرفع (KN) | 50 | |
سعة التغذية (KN) | 25 | |
الونش الرئيسي | ماكس.قدرة الرفع (KN) | 18 |
سرعة الرفع (م / دقيقة) | 84 | |
طول اللف (م) | 30 | |
قطر Wirerope (مم) | φ12 | |
حبل الحفر ونش | قدرة الرفع (KN) | 8.4 |
سرعة الرفع (م / دقيقة) | 90-240 | |
طول اللف (م) | 500 | |
قطر Wirerope (مم) | φ6 | |
مضخة الطين BW-100A | البعد: L × W × H (مم) | 3500 × 1500 × 1300 |
ماكس.وزن المكونات (باستثناء النظام الديناميكي) (كجم) | 100 |
