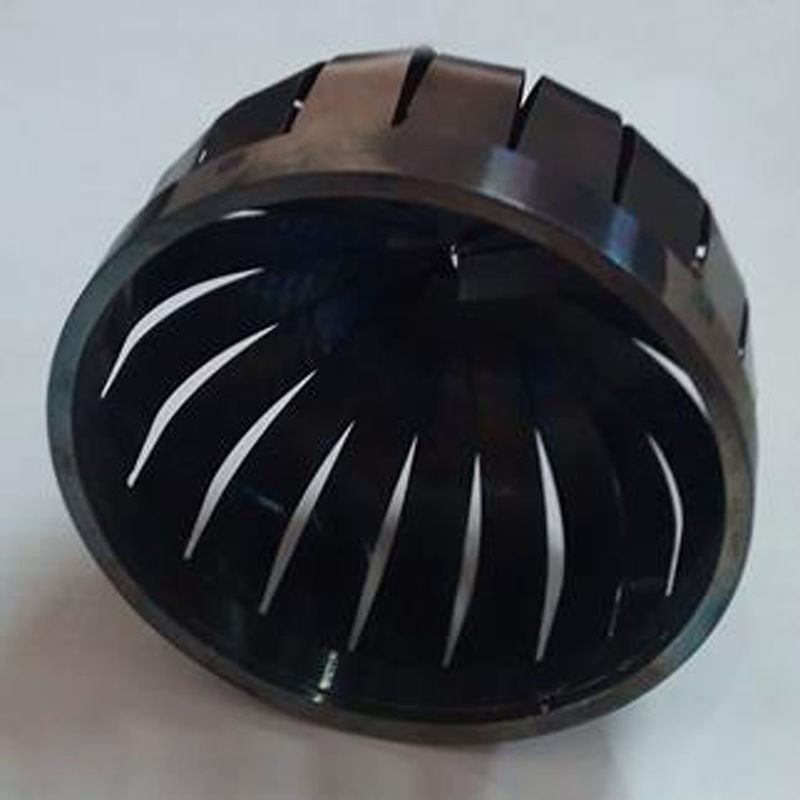

U100 Sampler Soil Core Catcher لأخذ عينات التربة الجيوتقنية
لأخذ العينات U100 في حفر طبقات التربة لحفر نظام أخذ العينات U100.
وصف
تم تصميم معدات نظام العينات Roschen U100 ، U70 للحصول على عينات غير مضطربة في معظم أنواع التربة وبعض الصخور الضعيفة مثل Chalk و Marl.ينتج جهاز أخذ العينات قلب تربة يبلغ قطره 100 مم ، بطول 450 مم تقريبًا.يتم دفع أنبوب العينة مع حذاء القطع المرفق إلى الأرض عن طريق مطرقة منزلقة.يتم تركيب رأس محرك الأقراص بين المطرقة المنزلقة وأنبوب العينة ويحتوي على مساحة مضاعفة وصمام كروي.يسمح الصمام الكروي بإطلاق الهواء أثناء دفع الأنبوب إلى الأرض.
الحجم المتاح للبراميل الأساسية الأخرى أو لأخذ عينات التربة:
البرميل الأساسي B76 ، البرميل الأساسي B86 ، البرميل الأساسي B101 ، البرميل الأساسي B131 ، البرميل الأساسي B146
البرميل الأساسي BQ ، البرميل الأساسي NQ ، البرميل الأساسي PQ ، البرميل الأساسي NQ3 ، البرميل الأساسي HQ3 ، البرميل الأساسي PQ3
TT-46 الأساسية برميل TT56 برميل الأساسية
البرميل الأساسي T2-56 ، البرميل الأساسي T2-66 ، البرميل الأساسي T2-76 ، البرميل الأساسي T2-86 ، البرميل الأساسي T2-101
البرميل الأساسي T6-76 البرميل الأساسي T6-86 البرميل الأساسي T6-101 البرميل الأساسي T6-116 البرميل الأساسي T6-131 البرميل الأساسي T6-131
T6S-76 ، T6S-86 ، T6s-101 ، T6s-131 ، T6S-146 الأساسية برميل
الأسطوانة الأساسية NMLC ، البرميل الأساسي HMLC
برميل قلب HWF ، برميل قلب PWF
الأسطوانة الأساسية NWG ، البرميل الأساسي HWG
برميل LTK48 الأساسي
مازيير الأساسية برميل
412 فوهة برميل
برميل M101 الأساسي
المعيار الصيني: Wireline 56 ، wireline 59 ، wireline 75 ، wireline 91 ...
الحفر السلكي هو طريقة خاصة لإزالة اللب.عندما يريد الحفار إزالة اللب من المثقاب الأساسي التقليدي ، يجب إزالة البرميل الأساسي بالكامل من الحفرة.يستغرق هذا وقتًا طويلاً ، حيث يجب إزالة كل قضيب واحدًا تلو الآخر.مع الحفر السلكي ، يمكن إزالة برميل اللب من قاع الحفرة دون إزالة خيط القضيب.عندما يريد الحفار إزالة اللب ، يتم إنزال التجاوز في نهاية كبل سلكي.يتم توصيل التجاوز بالجزء الخلفي من الأنبوب الداخلي للبرميل الأساسي ويتم سحب خط الأسلاك للخلف ويفصل الأنبوب الداخلي نفسه عن البرميل.
مواصفات أجهزة أخذ العينات U100:
| يكتب | ماكس OD * | دقيقة.المعرف * (مم) | نسبة المساحة |
| النظام القياسي | 118.6 | 104.4 | 29٪ |
| نظام بطانة بلاستيك | 123.8 | 101.6 | 48٪ |
وصف برميل Wireline Core:
| برميل خط الأسلاك الأساسية | أنبوب مزدوج برميل |
| أنبوب واحد برميل الأساسية | الثلاثي برميل الأساسية أنبوب |
