نظام أخذ العينات U100 ، وأخذ العينات U100 لاختبار التربة ، وحفر أخذ العينات الجيوتقنية

نظام أخذ العينات U100 ، وأخذ العينات U100 لاختبار التربة

جهاز أخذ العينات U100 لاختبار التربة

نظام أخذ العينات U100 ، أجهزة أخذ العينات U100

أجهزة أخذ العينات U100 (U4) و U70 - تستخدم للحصول على عينات غير مضطربة في معظم أنواع التربة وبعض الصخور الضعيفة.يعطي جهاز أخذ العينات U100 عينة اسمية قطرها 100 مم (4 ") ويعطي U70 عينة اسمية بقطر 70 مم.

أنظمة أخذ العينات U100
تم تصميم معدات Roschen U100 Sampling Systems للحصول على عينات غير مضطربة في معظم أنواع التربة وبعض الصخور الضعيفة مثل Chalk and Marl.ينتج جهاز أخذ العينات قلب التربة الاسمي بقطر 100 مم (4 بوصة) وطوله حوالي 450 مم (18 بوصة).

يتم دفع أنبوب العينة مع حذاء القطع المرفق إلى الأرض عن طريق مطرقة منزلقة.

يتم تركيب رأس محرك الأقراص (أو مبيت الجرس) بين المطرقة المنزلقة وأنبوب العينة ويحتوي على "مساحة مضاعفة" وصمام كروي.يسمح الصمام الكروي بإطلاق الهواء أثناء دفع الأنبوب إلى الأرض.

هناك نوعان شائعان من نظام أخذ العينات U100:

النظام القياسي
يتكون من أنبوب عينة من الصلب أو الألومنيوم ، وحذاء القطع وأحذية القطع الاختيارية من Corecatche يتم تقويتها ويمكن أن يكون لها حافة عادية أو مسننة.تتوفر أغطية نهاية من البلاستيك أو السبائك لتناسب أنابيب العينات ويستخدم شمع خاص مانع للتسرب لتخزين العينات على المدى الطويل.

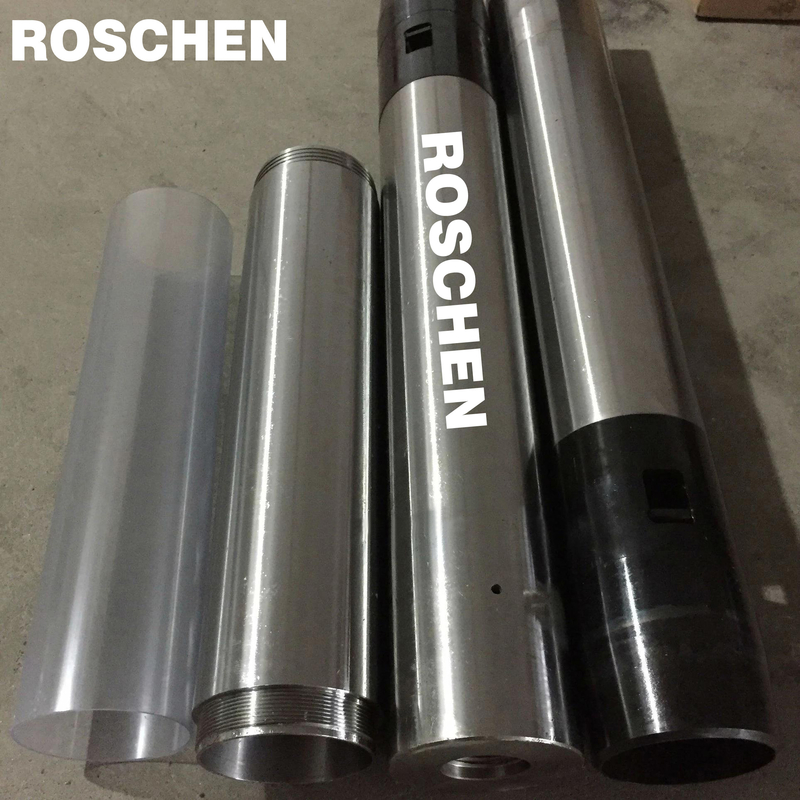

نظام بطانة بلاستيك
يتكون من أنبوب جسم فولاذي ، يحيط ببطانة بلاستيكية قابلة للاستبدال.يتم تثبيت أحذية القطع المسننة أو المسننة على قاعدة أنبوب الجسم ، وحلقة القطع الاختيارية وحلقة المباعد (مطلوبة عند استخدام أداة إزالة الصدمات).أغطية نهاية بلاستيكية متاحة لتناسب البطانات البلاستيكية.

على الرغم من أن استخدام البطانات البلاستيكية يقلل التكلفة الإجمالية للحصول على العينات وتخزينها ، إلا أن حذاء القطع يكون بالضرورة أكثر سمكًا وبالتالي فإن العينة أكثر اضطرابًا بشكل ملحوظ مقارنة بالنظام القياسي.

بالنسبة لكلا النظامين ، تتوفر الموصلات للانضمام إلى اثنين أو أكثر من أنابيب العينات معًا في سلسلة.
