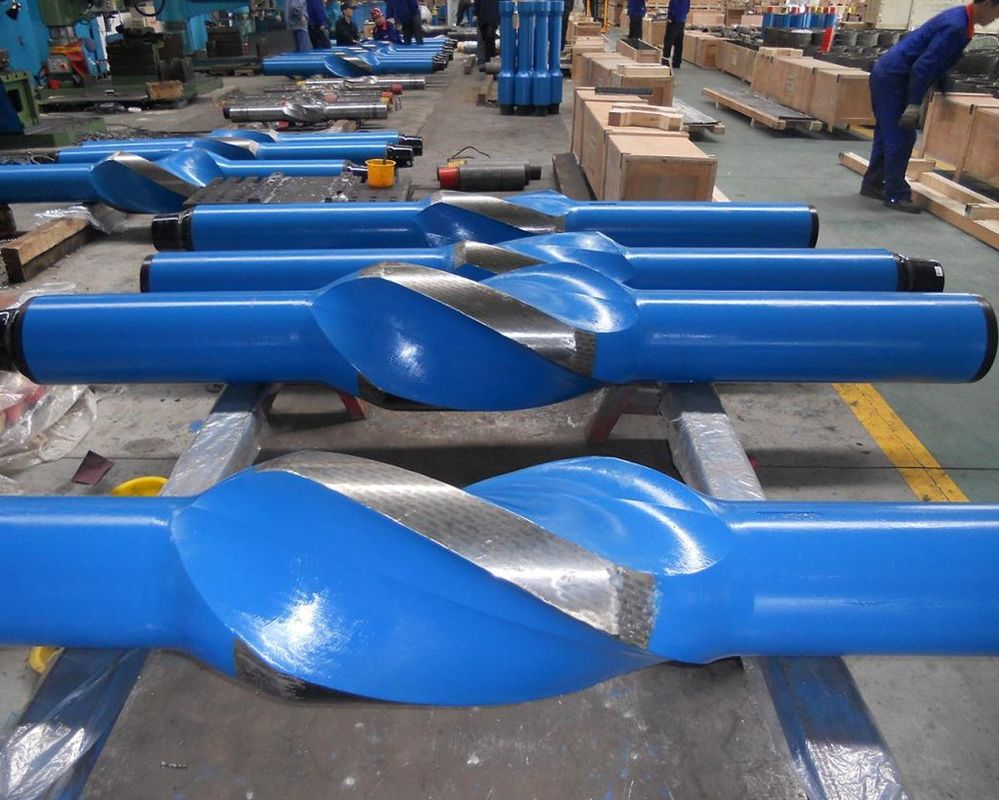

15 "مستقيمات الحفر الثقيلة مع واجهة الكربيد التنغستين الصلبة معايير معتمدة API

مثبتات الحفر الثقيلة مقاس 15 بوصة مع سطح من كربيد التنغستن الصلب المعتمد من API





مثبتات حفر شديدة التحمل مقاس 17 1/2 بوصة مع سطح من كربيد التنغستن الصلب معتمد من API





مثبتات الحفر الثقيلة - معتمدة من قبل معهد البترول الأمريكي ومثبتة ميدانيًا



توفر شركة Roschen مثبتات API عالية الجودة مباشرة من قاعدة التصنيع الخاصة بنا في الصين - بأسعار أقل بكثير من أسعار المورد المحلي الخاص بك.



يتم تصنيع مثبتات الحفر الخاصة بنا من الفولاذ المقاوم للصدأ عالي الجودة AISI 4145H أو الفولاذ غير المغناطيسي وفقًا لمواصفات API 7-1، وهي من بين أكثر المثبتات قوة التي يمكنك العثور عليها.





المواصفات الرئيسية
المعايير	مواصفات API 7-1
أنواع	شفرة متكاملة، شفرة ملحومة، غلاف قابل للاستبدال، غير دوار
المناصب	بت قريب (صندوق/صندوق)، سلسلة طوق الحفر (صندوق/دبوس)
درجات الفولاذ	AISI 4145H المعدل، غير مغناطيسي (غير مغناطيسي)
تلبيس صلب	HF1000 - HF5000





نظرة عامة على المحتوى

1. مثبت لكل تطبيق حفر
1) مثبت الشفرة المتكامل (IBS)
2) مثبت الشفرة الملحومة
3) مثبت غلاف قابل للاستبدال
4) مثبت الغلاف غير الدوار (مثبت الغلاف المطاطي)

2. أحجام المثبتات والتوصيلات

3. درجات الفولاذ المتوفرة
1). AISI 4145H الفولاذ المعدل
2) الفولاذ غير المغناطيسي (غير القابل للمغناطيسية)

4. أنواع التغطية الصلبة

5. كيفية الطلب





مثبت لكل تطبيق حفر

تعتبر المثبتات جزءًا لا يتجزأ من مجموعة قاع البئر. فهي تركز وزن أطواق الحفر على المثقاب، وتقوي BHA، وتبقي أطواق الحفر بعيدة عن جدار البئر، وبالتالي تقلل من خطر انحشار الأنابيب.


تقدم شركة Roschen مجموعة كبيرة من المثبتات لجميع أحجام وتكوينات الثقوب الممكنة. وتكمل المثبتات الخاصة مثل المثاقب الأسطوانية، وفتاحات الثقوب، وممسحات المقاعد الرئيسية هذا الاختيار وتضمن لك دائمًا العثور على المثبت المناسب لتطبيق الحفر الخاص بك.


مثبت الشفرة المتكامل (IBS)
يتم تصنيع مثبتات الشفرات المتكاملة (IBS) من قطعة واحدة من الفولاذ عالي القوة AISI 4145H أو الفولاذ غير المغناطيسي، مما يقضي على خطر سقوط الشفرات في حفرة البئر.


متوفر إما بشفرات حلزونية بزوايا مختلفة أو شفرات مستقيمة. تضمن الشفرات الحلزونية ملامسة السطح بزاوية 360 درجة، بينما توفر الشفرات المستقيمة أقصى تركيز للسوائل.


تتميز مثبتات الشفرات المتكاملة لدينا بحل مثالي للتغطية الصلبة، وهي مناسبة لمعظم التكوينات، من الناعمة إلى الكاشطة.


نطاقات حجم الحفرة


. مثبت الشفرة المستقيمة: 5” – 28 1/2”
. مثبت الشفرة الحلزونية: 5" – 36"
. مثبت البطيخ: 8” – 28”



مثبت الشفرة الملحومة

بفضل الشفرات الملحومة على عمود مزور، تعد مثبتات الشفرات الملحومة بديلاً اقتصاديًا لمثبتات الشفرات المتكاملة للتكوينات الناعمة والمتوسطة الصلابة.


تضمن المعالجة الحرارية الكاملة والاختبارات غير المدمرة الشاملة لجميع طبقات اللحام أقصى قدر من المتانة.

متوفر بتصميم شفرة مستقيمة وشفرة حلزونية مع 3 أو 4 شفرات لكل مثبت.


أنواع شفرات التثبيت
تتوفر مثبتات Roschen الملحومة والمتكاملة مع شفرات بزوايا الالتفاف التالية.


. شفرة مستقيمة
. اللولب المفتوح: زاوية لف 180 – 220 درجة
. دوامة كاملة: زاوية لف 300 – 350 درجة
. لولب محكم: زاوية لف 500 – 600 درجة



الشفرات الحلزونية مخصصة لليد اليمنى، ولكن يمكن توفير الشفرات الحلزونية لليد اليسرى عند الطلب.


مثبت الأكمام القابل للاستبدال

تتكون مثبتات الأكمام القابلة للاستبدال من عمود واحد وأكمام قابلة للاستبدال، وهي مثالية في المناطق النائية، حيث لا يكون إصلاح الشفرات وتعديلها ممكنًا.


يمكن تغيير الغلاف بسهولة على أرضية الحفر دون الحاجة إلى أدوات خاصة. وكفائدة إضافية، يمكن استخدام عمود واحد مع أكمام بأحجام مختلفة، مما يقلل من تكاليف المعدات.


مثبت الأكمام غير الدوارة (مثبت الأكمام المطاطية)

مصنوع من مادة البولي يوريثين الخاصة، يظل الغلاف الموجود على مثبت الغلاف غير الدوار ثابتًا على المغزل أثناء الحفر. وبهذه الطريقة، يعمل على تثبيت سلسلة الحفر دون حدوث تآكل.


يمكن استخدام مثبتات الأكمام المطاطية في التكوينات الصلبة والكاشطة، حيث يكون التآكل على الأكمام أقل بكثير مقارنة بأنواع المثبتات الأخرى.

آمنة وسهلة التعامل: يمكن استبدال الأكمام بسرعة وسهولة على أرضية الحفر. تصميمها السلس يمنع فقدان الأكمام في حفرة البئر.



أحجام المثبتات والتوصيلات

يتم سرد مواصفات المثبتات الشائعة هنا. تتوفر أحجام الثقوب الأخرى وأقطار الرقبة والوصلات عند الطلب. جميع الأبعاد بالبوصة.




حجم الحفرة	قطر الرقبة	الاتصالات (كل من السلسلة والبت القريب)
5-1/2	4-1/8 إلى 4-3/4	NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG
5-5/8	4-1/8 إلى 4-3/4	NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG
5-3/4	4-1/8 إلى 4-3/4	NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG
5-7/8	4-1/8 إلى 4-3/4	NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG
6	4-1/8 إلى 4-3/4	NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG
6-1/8	4-1/8 إلى 4-3/4	NC38 (3-1/2 IF) · 3-1/2 REG
6-1/4	4-1/8 إلى 4-3/4	NC38 (3-1/2 IF) · 3-1/2 REG
6-1/2	4-1/8 إلى 4-3/4	NC38 (3-1/2 IF) · 3-1/2 REG
6-5/8	4-1/8 إلى 4-3/4	NC38 (3-1/2 IF) · 3-1/2 REG
6-3/4	4-1/8 إلى 4-3/4	NC38 (3-1/2 IF) · 3-1/2 REG
7-3/8	6-1/4	NC46 (4 IF) · 4-1/2 REG
7-1/2	6-1/4	NC46 (4 IF) · 4-1/2 REG
7-7/8	6-1/4	NC46 (4 IF) · 4-1/2 REG
8-1/4	6-1/4 إلى 6-3/4	NC46 (4 IF) · NC50 (4 1/2 IF) · 4-1/2 REG · 6-5/8 REG
8-3/8	6-1/4 إلى 6-3/4	NC46 (4 IF) · NC50 (4 1/2 IF) · 4-1/2 REG · 6-5/8 REG
8-1/2	6-1/4 إلى 6-3/4	NC46 (4 IF) · NC50 (4 1/2 IF) · 4-1/2 REG · 6-5/8 REG
8-3/4	6-1/4 إلى 6-3/4	NC46 (4 IF) · NC50 (4 1/2 IF) · 4-1/2 REG · 6-5/8 REG
9	6-3/4 إلى 7-3/4	4-1/2 درجة مئوية · 6-5/8 درجة مئوية
9-1/2	6-3/4 إلى 7-3/4	4-1/2 درجة مئوية · 6-5/8 درجة مئوية
9-5/8	6-3/4 إلى 7-3/4	4-1/2 درجة مئوية · 6-5/8 درجة مئوية
9-7/8	6-3/4 إلى 7-3/4	4-1/2 درجة مئوية · 6-5/8 درجة مئوية
10-5/8	6-3/4 إلى 7-3/4	4-1/2 درجة مئوية · 6-5/8 درجة مئوية
11	8 إلى 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
12	8 إلى 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
12-1/4	8 إلى 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
13-1/2	8 إلى 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
14-3/4	8 إلى 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
16	8 إلى 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
16-1/2	8 إلى 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
17	8 إلى 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
17-1/2	8 إلى 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
20	8 إلى 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
22	8 إلى 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
23	8 إلى 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
24	8 إلى 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
26	8 إلى 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
28	9 إلى 9-1/2	7-5/8 ريج · 8-5/8 ريج
30	9 الى 10	7-5/8 ريج · 8-5/8 ريج
36	9-1/2 إلى 10	7-5/8 ريج · 8-5/8 ريج​






درجات الفولاذ المتوفرة

يمكن تصنيع مثبتات Roschen من الفولاذ AISI 4145H المعدل أو الفولاذ المقاوم للصدأ غير المغناطيسي.

AISI 4145H فولاذ مود

AISI 4145H Mod هو نوع خاص من الفولاذ المصنوع من الكروم والموليبدينوم. يتم معالجته حرارياً وفقاً لمواصفات API 7، مما يوفر لمثبتاتنا قوة شد عالية ومقاومة للصدمات والتآكل.


. الصلابة: 285-341 HB (1 بوصة تحت السطح)
. قوة التأثير: 54 J (ASTM A 370 – Charpy V-notch)

الفولاذ غير المغناطيسي

تتطلب عمليات التسجيل أثناء الحفر (LWD) أن تكون المثبتات وأطواق الحفر مصنوعة من الفولاذ المقاوم للصدأ غير المغناطيسي، وذلك لتجنب التداخل المغناطيسي مع معدات القياس.


بالإضافة إلى ذلك، يتم استخدام أدوات الحفر السفلية المصنوعة من الفولاذ المقاوم للصدأ في البيئات العدوانية بسبب مقاومتها الجيدة للتآكل.

بالنسبة لمثبتاتنا غير المغناطيسية، نستخدم الفولاذ المقاوم للصدأ عالي الجودة P530 Mn-Cr-N والذي يلبي جميع المتطلبات المذكورة أعلاه.


. الصلابة: الحد الأدنى 260-350 HB HB
. قوة التأثير: 122 جول
. مقاومة التآكل: تم اختبارها واجتيازها وفقًا لممارسات ASTM 262 E
. النفاذية المغناطيسية: < 1,001

أنواع الصلابة
تستطيع شركة Roschen تجهيز المثبتات الخاصة بك بعدة أنواع مختلفة من التغليف الصلب (HF 1000 حتى HF 5000). إذا كنت في شك بشأن الخيار الذي يجب عليك اختياره، فسنساعدك في العثور على أفضل خيار للتغليف الصلب بناءً على خصائص التكوين التي واجهتها في البئر.




إتش إف 1000
كربيد التنغستن المسحوق الموجود في مصفوفة من النيكل والبرونز. يضمن حجم الحبيبات 3 مم تركيزًا أكبر من الكربيد وهو مثالي لحفر التكوينات الناعمة.


إتش إف 2000
حشوات كربيد التنغستن شبه المنحرفة مثبتة في مصفوفة كربيد نيكل برونزية متكلسة. سيوفر هذا عمقًا أكبر لتغطية الكربيد - وهو مثالي للحفر عالي الانحراف في التكوينات الكاشطة.


إتش إف 3000
تعتبر حشوات كربيد التنغستن الموضوعة في مسحوق رش مثالية للتكوينات الكاشطة. يوصى بها للمثبتات غير المغناطيسية


إتش إف 4000
حشوات كربيد التنغستن (نوع الزر). تم تطوير الحشوات للسماح بالإدخال البارد والحفاظ على ملاءمة وثيقة. سيؤدي التركيز الأكبر للحشوات على الثلث السفلي من الشفرة والحافة الأمامية إلى زيادة ملامسة السطح لتقليل التآكل في التكوينات شديدة الكشط.


إتش إف 5000
تطبق عملية الأكسجين والأسيتيلين هذه جزيئات كربيد منصهرة صلبة بأحجام مختلفة محفوظة في مصفوفة من النيكل والكروم والتي توفر خصائص ربط ممتازة وخصائص تآكل سطحية أكبر. مستويات صلابة السطح تزيد عن 40 HRC. مثالية للتطبيقات الحرارية الأرضية التي تزيد عن 350 درجة مئوية.






كيفية الطلب؟

توفر لك القوائم التالية المعلومات اللازمة لطلب أو الاستفسار عن مثبت API. إذا لم تكن لديك جميع المواصفات المطلوبة، فلا تقلق. فقط أرسل لنا ما لديك وسنعمل معك على حل بقية الأمر.


معلومات مطلوبة عن المثبت


. نوع المثبت: متكامل، ملحوم، قابل للاستبدال، أو غير دوار
. موضع خيط الحفر: خيط أو بالقرب من البت
. اللف: حلزوني محكم، حلزوني كامل، حلزوني مفتوح أو مستقيم
. قطر الفتحة: نفس حجم مِثقاب الحفر
. قطر الرقبة: نفس حجم طوق الحفر
. التوصيلات: نفس توصيل طوق الحفر و(في حالة المثبت القريب من المثقاب) توصيل مثقب الحفر.
. الفولاذ: AISI 4145H أو غير مغناطيسي
. التغطية الصلبة: أي من HF-1000 حتى HF-5000



المتطلبات الاختيارية

. ميزات تخفيف إجهاد الاتصال، وفقًا لمعيار ISO 10424-2 (مواصفات API 7-2)
. اتصال العمل البارد
. معالجة سطح التوصيل: اختيارية للمثبتات غير المغناطيسية فقط
تجويف صمام التعويم: للمثبتات القريبة فقط
. الحلزوني الأيسر: لمثبتات الشفرة الحلزونية فقط
