| اسم العلامة التجارية | ROSCHEN |
| إصدار الشهادات | ISO |
| رقم الموديل | 9 7/8 " |
TR3 Tricone Steel Mill Tooth هي أسرع قطعة حفر تنتجها شركة Roschen Group Limited. تم تصميم هذا الطراز مع أسنان طويلة على شكل حرف "A"مساحة واسعة ومتجانسة بالكامل من القمة إلى الجذر للحصول على أقصى معدلات اختراق.
صانع أدوات الحفر الصخرية ROSCHEN يوفر مجموعة كاملة من أدوات الحفر الدوارة مثل قطعة التريكون وقطعة بيكون.تتوفر قطع التريكون في الأسنان الفولاذية الجديدة والمستخدمة (إعادة الإصدار وإعادة تشغيلها) ((ST) وإدخال كربيد التنغستن ((TCI)، حجم من 3 3/8 " ((85.7mm) إلى 26" ((660.4mm) للاستخدام في جميع التشكيلات ، مع أي نوع من المحامل / الختم ، وتوفير مجموعة واسعة من الميزات الإضافية المخصصة.

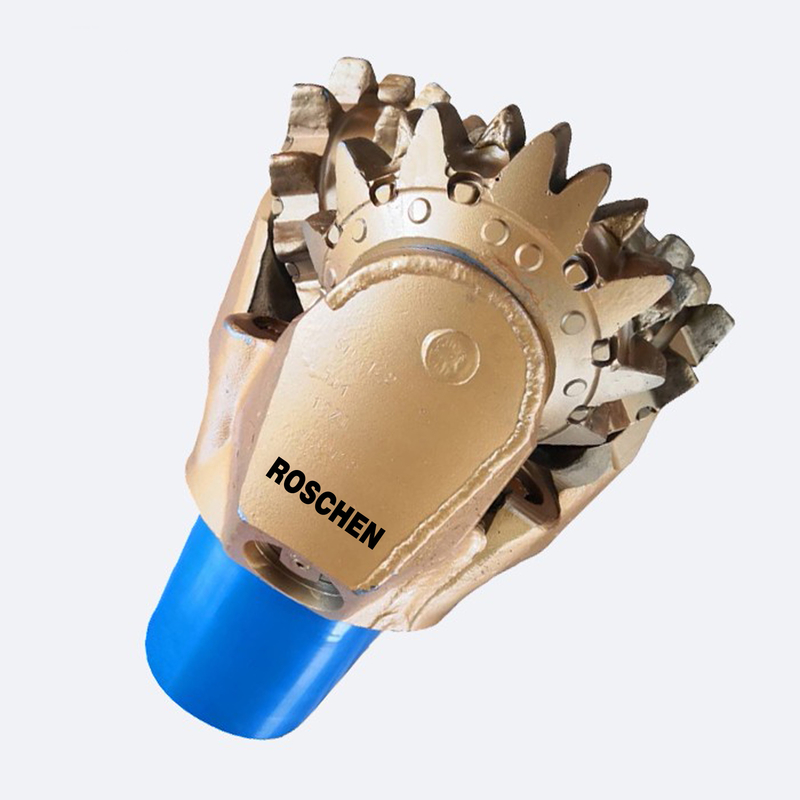

9 7/8 "رمز IADC 217 قطع ثلاثية مع أسنان الصلب
تقدم شركة روشن أدوات الحفر الثقيلة من الفولاذ لتلبية احتياجاتك المخصصة.رقم صناعة البترول الأمريكية (رقم API) ورقم الجمعية الدولية لمقاولات الحفر (رقم IADC)يُصنف رقم IADC أيضًا قطع الـ Tricone بناءً على مادة الأسنان في البناء ، وملاءمة الحفر في الصخور الناعمة أو المتوسطة أو الصلبة ونوع الوعاء المستخدم.روشن تصنع قطع التريكون لجميع المجموعات الممكنة من أرقام IADC.
9 7/8 "رمز IADC 217 قطع ثلاثية مع أسنان الصلب
تتضمن قطع الحفر الثلاثية قطع الأسنان الصلبة (أو الأسنان المطحونة) وأجزاء إدراج كربيد التنغستن (TCI) ، وتكون قطع الحفر TCI أكثر متانة بكثير من قطع الأسنان الصلبة ،ولكن يأتي مع تكلفة أعلى لتصنيع.
كل من هذه المجموعتين من تريكون بتس متاحة مع
(1) محمل مفتوح أو محمل مغلق
(2) محامل الدوار أو محامل الاحتكاك (حامل المجلة)
(3) محمية مع مقياس أو غير محمية مع مقياس، الخ.
يتم استخدام حفر الـ Tricone على نطاق واسع في التعدين ، وبئر النفط ، وبئر المياه ، والحفر الحراري.
معايير المنتج
| IADC | WOB (KN/mm) |
RPM (r/min) |
التشكيلات المطبقة |
| 114/116/117 | 0.3 ~ 0.75 | 180~60 | تشكيلات ناعمة للغاية ذات قوة ضغط منخفضة وقابلية حفر عالية ، مثل الطين والحجر الطيني والطباشير ، إلخ. |
| 124/126/127 | 0.3 ~ 0.85 | 180~60 | التكوينات الناعمة ذات القوة الضغطية المنخفضة والقدرة على الحفر عالية، مثل الحجر الطيني، الجبس، الملح، الحجر الجيري الناعمة، الخ. |
| 134/135/136/137 | 0.3 ~ 0.95 | 150~60 | التكوينات الناعمة إلى المتوسطة ذات القوة الضغطية المنخفضة والقدرة على الحفر العالية، مثل الصخر الرخيص الناعمة المتوسطة، الجبس الصلب، الحجر الجيبرالي الناعمة المتوسطة، الحجر الرملي الناعمة المتوسطة،تشكيل ناعم مع تشكيل صلب، إلخ |
| 214/215/216/217 | 0.35 ~ 0.95 | 150~60 | التكوينات المتوسطة ذات قوة ضغط عالية، مثل الصخر الرخو المتوسط، الجبس الصلب ، الحجر الجيري المتوسط الرخو، الحجر الرملي المتوسط الرخو، التكوينات الرخوة مع التداخل الأصعب، الخ. |
| 227 | 0.35 ~ 0.95 | 150~50 | تشكيلات صلبة متوسطة مع قوة ضغط عالية، مثل الصخر الصلب، الحجر الجيري، الحجر الرملي، الدولوميت، الجبس الصلب، الرخام، الخ |
| ملاحظة: يجب عدم استخدام الحدود العليا لـ WOB و RPM في الجدول أعلاه في وقت واحد. | |||
| IADC | WOB (KN/mm) |
RPM (r/min) |
التشكيلات المطبقة |
| 417/437/ 447/415/435 |
0.35 ~ 0.9 | 150~70 | تشكيلات ناعمة للغاية ذات قوة ضغط منخفضة وقابلية عالية للحفر ، مثل الطين والحجر الطيني والطباشير والجبس والملح والحجر الجيري الناعم ، إلخ. |
| 517/527/515 | 0.35 ~ 10 | 140~60 | التكوينات الناعمة ذات القوة الضغطية المنخفضة والقدرة على الحفر عالية، مثل الحجر الطيني، الجبس، الملح، الحجر الجيري الناعمة، الخ. |
| 537/547/535 | 0.45 ~ 10 | 120~50 | التكوينات الناعمة إلى المتوسطة ذات المقاومة الضغطية المنخفضة، مثل الصخر الرطب المتوسط، الصخر الرطب المتوسط، الحجر الجيري الناعمة المتوسطة، الحجر الرملي الناعمة المتوسطة، التكوينات المتوسطة ذات المرافق الصلبة والمتجرفة، الخ. |
| 617/615 | 0.45 ~ 11 | 90~50 | تشكيلات صلبة متوسطة مع قوة ضغط عالية، مثل الصخر الصلب، الحجر الجيري، الحجر الرملي، الدولوميت، الخ |
| 637/635 | 0.5~12 | 80~40 | تشكيلات صلبة ذات قوة ضغط عالية، مثل الحجر الرملي، الحجر الجيري، الدولوميت، الجبس الصلب، الرخام، الخ. |
| ملاحظة: يجب عدم استخدام الحدود العليا لـ WOB و RPM في الجدول أعلاه في وقت واحد. | |||
| النماذج الشعبية | |
| الحجم | رمز الـ IADC |
| 4 1/2' ((114.3ملم) | 115 117 127 217 417 437 517 537 637 |
| 4 3/4' ((120.7ملم) | 115 117 127 217 417 437 517 537 637 |
| 5 7/8' ((149ملم) | 115 117 127 217 417 437 517 537 637 |
| 6' ((152ملم) | 115 117 127 217 417 437 517 537 637 737 |
| 6 1/2' ((165ملم) | 115 117 127 217 417 437 517 537 617 627 637 |
| 7 1/2' ((190ملم) | 115 117 127 217 417 437 517 537 617 627 637 |
| 7 7/8' ((200ملم) | 115 117 127 217 417 437 517 537 617 627 637 737 837 |
| 8 1/2' ((215.9ملم) | 115 117 127 217 417 437 517 537 617 627 637 737 837 |
| ثمانية أرباع من 222.3 ملم | 115 117 127 217 417 437 517 537 617 627 637 737 837 |
| 9 5/8' ((244.5ملم) | 115 117 127 217 417 437 517 537 617 627 637 737 837 |
| 9 7/8' ((250.8mm) | 115 117 127 137 217 417 437 517 537 617 627 637 737 837 |
| 11 5/8' ((295.3ملم) | 115 117 127 217 417 437 517 537 617 627 637 737 837 |
| 12 1/4' ((311.1ملم) | 115 117 127 217 417 437 517 537 617 627 637 737 837 |
| 14 3/4' ((374.7ملم) | 115 117 127 217 417 437 517 537 617 627 637 737 837 |
| 15 1/2' ((393.7ملم) | 115 117 127 217 417 437 517 537 617 627 637 737 837 |
| 17 1/2' ((444.5ملم) | 115 117 127 217 237 417 437 517 537 617 637 |
| 20' ((508mm) | 115 117 127 217 237 437 517 537 637 |
| 22' ((558.8mm) | 115 117 127 217 437 517 537 637 |
| 24' ((509.6mm) | 115 117 127 217 437 517 537 |
