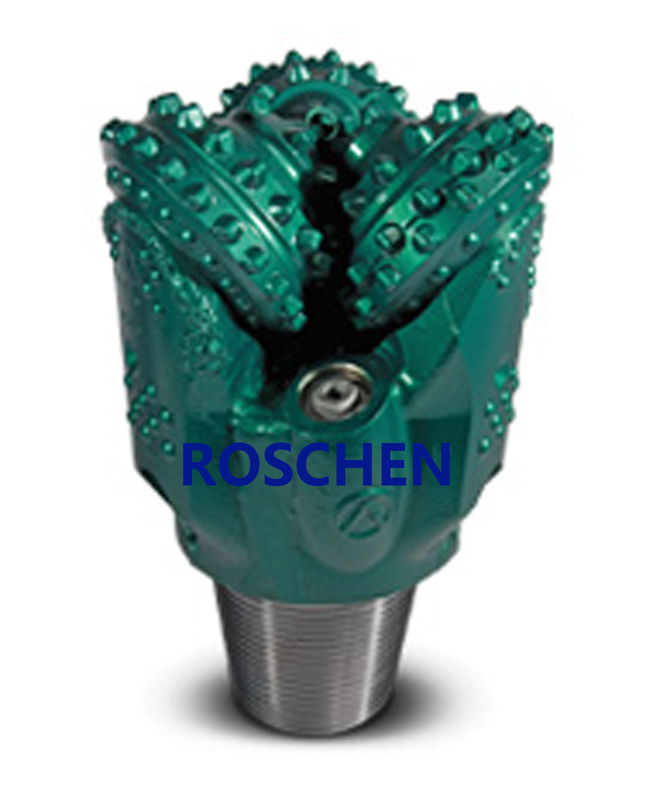

لقم الثقب من سلسلة Varel عالية الطاقة المستخدمة في الحفر الأفقي ، والحفر بدون خنادق ، والحفر الموجه
بت سلسلة فاريل عالية الطاقة
توفر Roschen فقط أفضل قطع الصخور المصنعة حديثًا والمصممة للظروف الصارمة الفريدة لمحرك الأقراص الصلبة.لا توجد نصائح إعادة أو منتج معاد تداوله ، على الإطلاق.يستخدم Roschen الجيل التالي في أداء البت - بت سلسلة Varel® High Energy (HE).إن بتات سلسلة HE قادرة على تحمل التطبيقات حيث يكون الجمع بين وزن البت وسرعة الدوران في الطرف الأعلى من الطيف ، وبذلك تقدم أداءً ونتائج أفضل في التطبيقات الهامة.تم تصميم بتات سلسلة HE كحل لزيادة الطلب على لقم الثقب التي تتطلب وزنًا أكبر على لقمة (WOB) ودورات أعلى في الدقيقة (RPM) لحفر أسرع.
.إدراجات HET - يتغلب تحسين سمات TCI على المفاضلة التقليدية بين مقاومة التآكل ومتانة الكسر لمكونات TCI ويجعل مكونات TCI أصعب وأكثر صرامة.
.Mud Motor Hardfacing - لتطبيقات المحركات الصعبة ، يتم تطبيق تطبيق سخي من كربيد التنجستن الصلب على الحافة السفلية للذيل القميص والحافة الأمامية لساق البت لتوفير حماية محسّنة للختم.
.حشوات ذيل القميص الرائدة - يتم وضع إدخالات كربيد التنجستن على طول الحافة الأمامية من ذيل القميص مما يوفر مقاومة تآكل إضافية في تطبيقات المحرك التي تتطلب عدد دورات مرتفع في الدقيقة أو في حالة وجود ذيل قميص إضافي
الحماية مطلوبة.
.إدخالات التثبيت - قم بتحسين أنماط القميص القياسية من خلال توفير استقرار البتات وحماية إضافية لمعوض الضغط في التطبيقات ذات الزاوية العالية أو في التكوينات المعرضة للانحراف.
.فوهات المكونات الهيدروليكية V-Jet ™ - ينتج تيار التدفق الموجه تنظيفًا أفضل للمخروط ، مما يحسن اختراق البتات
معدلات.تعمل V-Jets أيضًا على زيادة قوة الساق إلى أقصى حد مع تقليل طول البت الكلي ، مما يساعد على توفير المزيد من الهيدروليكية
حصانا لقاع الحفرة.يعمل طول البت الكلي الأقصر على تحسين إمكانية التوجيه على BHAs الاتجاهية.
.استبقاء الكرة - مصمم للاحتفاظ بالمخروط دون حمل وزن بت.تقنية التصميم هذه تمنع فشل سباق الكرة وتطيل عمر التحمل.
.زيوت تشحيم الضغط الشديد المستقر حرارياً - تمت صياغته للعمل مع مواد التحميل.يحافظ زيت التشحيم على لزوجة نسبية عالية حتى عندما تخضع المحامل لمستويات طاقة قصوى في التطبيقات الصعبة.
.ترصيعات معدنية صلبة - يتم تشكيل أسطح المحامل الحرجة مسبقًا لتوفير أداء محمل فائق من خلال تقليل الاحتكاك والتآكل.
.عناصر عائمة دقيقة مطلية بالفضة - تقلل من توليد حرارة المحمل وإطالة عمر المحمل على أعلى
سرعات دوارة.
.مانع التسرب عالي الارتفاع HSN - يوفر إحكامًا إيجابيًا ضد الملوثات مع ضغوط ملامسة للوجه السفلي.هذا يقلل من درجة حرارة تشغيل الختم ويطيل عمر الختم.
.حشوات تحويل الصخر الزيتي / أخدود الصخر الزيتي - أكثر فاعلية في تحويل القطع بعيدًا عن الختم ، وإطالة عمر الختم.
.إدخالات التثبيت - قم بتحسين أنماط القميص القياسية من خلال توفير استقرار البتات وحماية إضافية لمعوض الضغط في التطبيقات ذات الزاوية العالية أو في التكوينات المعرضة للانحراف.
الصليب المرجعي المخطط
| اليادك | تشكيل - تكوين | فاريل | قصب | هيوز | حداد | حماية |
| رمز | كريستنسن | |||||
| 437 | لين | V437 | HP43A | ATJ11 | F1 | S82F |
| 447 | لين | V447 | HP51 | AT11C | - | S82DF |
| 517 | لينة إلى متوسطة | V517 | HP51X | ATJ11H | F15 | - |
| 517 | لينة إلى متوسطة | V517C | HP51A | ATJ22 | F2 | S84F |
| 527 | واسطة | V527 | HP52 | AT22C | F27 | S85CF |
| 537 | واسطة | V537 | HP53A | AT33 | F3 | S86F |
| 547 | واسطة | ETD38 | HP54 | ATJ33C | F37 | S88CF |
| 547 | واسطة | ETD38G | - | ATJ35C | - | - |
| 617 | متوسطة الى صعبة | ETD44 | HP61A | ATJ44 | F4 / F45 | M84F |
| 617 | متوسطة الى صعبة | V617 | - | ATJ44A | - | - |
| 627 | متوسطة الى صعبة | ETD45 | HP62 | ATJ44C | F47 | مسييه 88 |
| 627 | متوسطة الى صعبة | V627 | HP62A | ATJ55R | F5 | M89FT |
| 627 | متوسطة الى صعبة | - | HP62- جا | ATJ44A | F47 | مسييه 88 |
| 637 | الصعب | ETD55 | HP63 | ATJ55 | F57 | M89F |
| 737 | الصعب | ETD85 | HP73 | ATJ77 | F7 | H87F |
| 837 | صعب للغاية | ETD95 | HP83 | ATJ99 | F9 | H100F |
مواصفات HDD بت
| نطاق الحجم | ضرس مطحون | كربيد التنغستن | اتصال API | عزم دوران الماكياج FT.-Lbs. | |||
| بوصة | مليمترات | رطل. | كلغ. | رطل. | كيلو بايت | ||
| 4 1/2 | 114 | 9 | 4.1 | 11 | 5 | 2 3/8 ريج | 3000-3500 |
| 4 3/4 | 121 | 14 | 6.4 | 16 | 7.3 | 2 7/8 ريج | 6000-7000 |
| 6 1 / 8-6 1/2 | 143/165 | 27 | 12.3 | 35 | 15.9 | 3 1/2 ريج | من 7000 إلى 9000 |
| 7 7/8 | 200 | 74 | 32.7 | 82 | 36.3 | 4 1/2 ريج | 12000-16000 |
| 8 1 / 2-8 3/4 | 216-229 | 78 | 35.4 | 90 | 40.8 | 4 1/2 ريج | 12000-16000 |
| 9 7/8 | 251 | 135 | 61.2 | 150 | 68 | 6 5/8 ريج | 28000 - 32000 |
| 10 5/8 | 270 | 160 | 72.6 | 180 | 81.6 | 6 5/8 ريج | 28000 - 32000 |
| 12 1/4 | 311 | 210 | 95.3 | 235 | 106.6 | 6 5/8 ريج | 28000 - 32000 |
