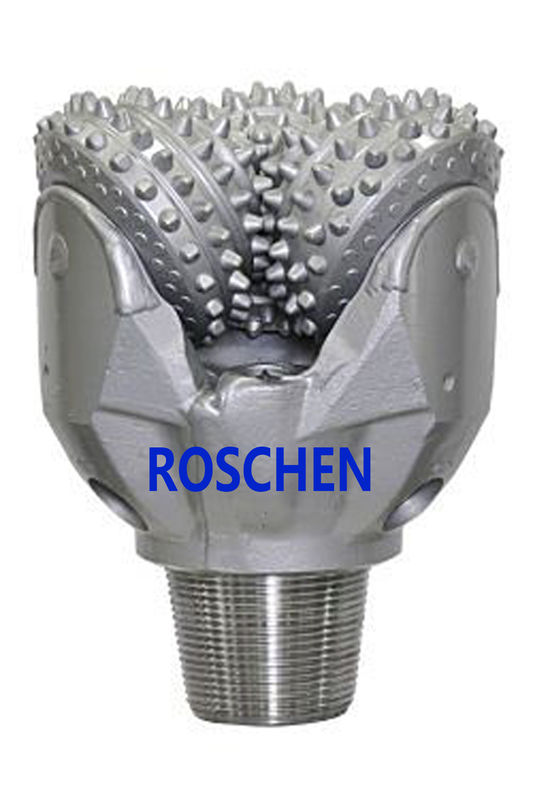

16 بوصة GTX TCI Tricone Drill Bit، IADC 535
وصف
تعمل لقم الثقب المخروطي الأسطواني Tricone على زيادة الأداء إلى أقصى حد في تطبيق محدد.إن ثقافتنا في التحسين المستمر - استنادًا إلى التزامنا بالبحث والتطوير لتعزيز مشاريع الحفر الخاصة بك - تحقق معدل تشغيل أعلى بتكلفة أقل لكل قدم.
اكتسبت عائلة مثقاب Roschen Hughes Christensen GT و GTX و GX و STX tricone من Roschen Baker Hughes خبرة ميدانية كبيرة على مدار العقد الماضي ، لتصبح مثقابًا مفضلاً للعديد من المشغلين والمقاولين في مجموعة متنوعة من التطبيقات.تم بناء هذه القطع على تقنيات مثبتة ميدانيًا ، باستخدام مواد عالية الجودة وعمليات تصنيع فائقة لتوفير أداء حفر موثوق به ومتسق.
التطبيقات:
.تطبيقات الحفر التقليدية
.تطبيقات الروتاري والمحركات
الميزات / الفوائد:
.GTX Bearing - يتميز خط GTX بكرة مختومة بحلقة دائرية ومحمل أسطواني.يوصى باستخدام هذه البتات للحفر عالي الدورات في الدقيقة والتطبيقات الاتجاهية حيث يتم تقليل أقسام الفتحات والساعات الموجودة على لقمة الحفر.
.الحد الأقصى للاختراق - عمل حفر عدواني بسبب إزاحة مخروطية كبيرة جدًا وتصميم أسنان متداخل عميق مع تهوية جيدة.
.Center Jet - يتم وضع نفاثة رابعة في وسط البت ويتم استخدامها لمنع تكاثر البتات وما يرتبط بها من انخفاض في معدل الاختراق.
تحديد:
1. الحجم: 16 بوصة (406.4 ملم)
2. نوع البت: بطاقة GTX-C30
3. اليادك: 535
4. نوع الأسنان: TCI
5. تحمل / حزمة الختم: اثنان صف الأسطوانة / يكتنفها يا الدائري
6. الاتصال: 7-5 / 8 REG API
7. ماكس.الوزن على البتة: 35-87 كيلو رطل (15-38 طنًا أو كيلو دالتون)
8. سرعة الدوران: لتطبيقات الروتاري والمحرك
9. عزم دوران المكياج: 34.0 - 40.0 كيلو قدم - رطل (46.1 - 54.2 كيلو نيوتن متر)
| لا. | PDC ROCK BIT الحجم | واجهة برمجة تطبيقات REG.PIN | |
| في | مم | ||
| 1 | 3 3/4 | 95.3 | 2 3/8 |
| 2 | 3 7/8 | 98.4 | 2 3/8 |
| 3 | 4 1/8 | 104.8 | 2 3/8 |
| 4 | 4 1/4 | 108 | 2 3/8 |
| 5 | 4 1/2 | 114.3 | 2 3/8 |
| 6 | 4 5/8 | 117.5 | 2 7/8 |
| 7 | 4 3/4 | 120.7 | 2 7/8 |
| 8 | 4 7/8 | 123.8 | 2 7/8 |
| 9 | 5 1/2 | 139.7 | 3 1/2 |
| 10 | 5 5/8 | 142.9 | 3 1/2 |
| 11 | 5 2/3 | 143.9 | 3 1/2 |
| 12 | 4 3/4 | 146.1 | 3 1/2 |
| 13 | 5 7/8 | 149.2 | 3 1/2 |
| 14 | 6 | 152.4 | 3 1/2 |
| 15 | 6 1/8 | 155.6 | 3 1/2 |
| 16 | 6 1/4 | 158.8 | 3 1/2 |
| 17 | 6 1/2 | 165.1 | 3 1/2 |
| 18 | 6 5/8 | 168.3 | 3 1/2 |
| 19 | 6 3/4 | 171.5 | 3 1/2 |
| 20 | 7 1/2 | 190.5 | 4 1/2 |
| 21 | 7 5/8 | 193.7 | 4 1/2 |
| 22 | 7 7/8 | 200 | 4 1/2 |
| 23 | 8 3/8 | 212.7 | 4 1/2 |
| 24 | 8 1/2 | 215.9 | 4 1/2 |
| 25 | 8 5/8 | 219.1 | 4 1/2 |
| 26 | 8 3/4 | 222.3 | 4 1/2 |
| 27 | 9 1/2 | 241.3 | 6 5/8 |
| 28 | 9 5/8 | 244.5 | 6 5/8 |
| 29 | 9 7/8 | 250.8 | 6 5/8 |
| 30 | 10 1/2 | 266.7 | 6 5/8 |
| 31 | 10 5/8 | 269.9 | 6 5/8 |
| 32 | 11 | 279.4 | 6 5/8 |
| 33 | 11 5/8 | 295.3 | 6 5/8 |
| 34 | 12 | 304.8 | 6 5/8 |
| 35 | 12 1/4 | 311.2 | 6 5/8 |
| 36 | 12 5/16 | 312.7 | 6 5/8 |
| 37 | 13 3/8 | 314.3 | 6 5/8 |
| 38 | 12 7/16 | 315.9 | 6 5/8 |
| 39 | 12 5/8 | 320.7 | 6 5/8 |
| 40 | 13 1/8 | 333.4 | 6 5/8 |
| 41 | 13 1/2 | 342.9 | 6 5/8 |
| 42 | 13 5/8 | 346.1 | 6 5/8 |
| 43 | 13 3/4 | 349.3 | 6 5/8 |
| 44 | 14 1/2 | 368.3 | 7 5/8 |
| 45 | 14 3/4 | 374.7 | 7 5/8 |
| 46 | 15 1/2 | 393.7 | 7 5/8 |
| 47 | 16 | 406.4 | 7 5/8 |
| 48 | 17 1/2 | 444.5 | 7 5/8 |
| 49 | 18 7/8 | 479.4 | 7 5/8 |
| 50 | 20 | 508 | 7 5/8 |
| 51 | 22 | 558.8 | 7 5/8 |
| 52 | 24 | 609.6 | 7 5/8 |
| 53 | 26 | 660.4 | 7 5/8 |
| 54 | 28 | 711.2 | 7 5/8 |
| 55 | 30 | 762 | 7 5/8 |
