تشمل البراميل الأساسية نوع الأنبوبة المفردة ونوع الأنبوب المزدوج وأنبوب الأنبوب الثلاثي.
الملحقات الأساسية برميل:

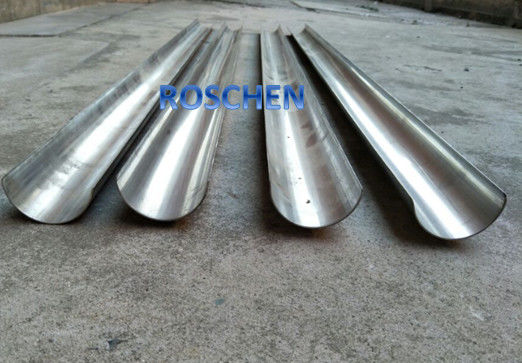

--- رئيس التجمع ، الأنبوب الداخلي ، الأنبوب الخارجي ، رافع الأساسية ، حالة رافع الأساسية ، أنبوب الانقسام ، اقتران قفل ، اقتران محول ، حلقة الهبوط ، استقرار الأنبوب الداخلي ، توقف حلقة.
مزدوج برميل الأساسية برميل
--- سلسلة TT الأساسية برميل
رقيقة جدا برميل الأساسية أنبوب مزدوج رقيقة ، وأقطار المتاحة 46 و 56 ملم. للغاية
الوجه القطع الرقيقة يسمح بمعدل سريع جدا من الاختراق من خلال تشكيلات صلبة. هم انهم
مناسبة تطبيقات التعدين forunderground.
--- T2 سلسلة مزدوجة أنبوب الأساسية برميل
إن سلسلة T2 هي عبارة عن برميل أساسي مزدوج الأنبوب ذو الجدار الرقيق ، يستخدم في استكشاف السطح ، خاصة تطبيقات التعدين.
بسبب الشقوق الرقيقة ، توفر هذه البراميل الأساسية اختراقًا سريعًا. متوفر بأقطار 46 ، 56 ، 66 ، 76 ، 86 ، 101 مم.
--- T6 سلسلة مزدوجة أنبوب الأساسية برميل
هذه هي استمرار لسلسلة T2 ، ولكن من تصميم أكثر متانة ومتاحة بأقطار أكبر ،
76 و 86 و 101 و 116. 131 و 146 mm. يتم تطبيقها في التعدين السطحي والحفر الجيوتقنية.
--- LTK 48 & LTK 60 مزدوج أنبوب الأساسية برميل
إن نظام البراميل الأساسية من سلسلة LTK هو برميل حائطي أرق من سلسلة T2. أنها توفر فعالة من حيث التكلفة ،
الإنتاج العالي ، والذي تم تصميمه من أجل الإنتاج الأمثل والشفاء الأساسي في تكوينات صخرية متوسطة إلى إضافية.
الأحجام المتوفرة 48 و 60 ملم.
--- WF سلسلة مزدوجة أنبوب الأساسية برميل
وهي عبارة عن براميل أساسية جيوتقنية مصممة أساسًا لتحديث التكوينات اللينة نسبيًا في استخدام بتات تفريغ الوجه.
البناء البسيط ومقاومة للضرر أكثر من البراميل ذات الجدران الرفيعة ، ولكن مع معدل انتشار أبطأ.
--- WG سلسلة مزدوجة أنبوب الأساسية برميل
هناك برميل واحد أنبوب الأساسية لمجموعة WG. متوفر في أحجام DCDMA E و A و B و N و H.
--- TBW و TNW Core Barrels
هذه هي براميل الأنبوب مزدوجة الجدار رقيقة الجدران ، وسلسلة T2 ولكن مع أحجام حفرة DCDMA B و N.
تستخدم للتنقيب السطحي ، خاصة تطبيقات التعدين. تتيح منطقة الشق الرفيعة اختراقًا سريعًا.
--- Wireline مزدوجة أنبوب الأساسية برميل
تُستخدم البراميل الأساسية ثنائية الأسلاك في المقام الأول في الحفر العميق. مع جهاز تحكم عن بعد ،
أنها تقضي على الحاجة إلى الزوجين وفك سلسلة قضيب في كل مرة يتم استرداد الأساسية.
متوفر في أحجام DCDMA A و B و N و H و P.
--- الصينية القياسية مزدوجة أنبوب الأساسية برميل
--- الصينية القياسية Wireline مزدوجة أنبوب الأساسية برميل
--- نفاث نوع الدوران العكسي ذو أنبوب مزدوج
براميل ثلاثية الأنبوب الأساسية
--- MLC (Triefus) سلسلة برميل الأساسية
وتستخدم هذه البراميل الأساسية للأنبوب الثلاثي بشكل عام لأغراض جيوتقنية ، مصممة لتحقيق أقصى قدر من الانتعاش الأساسي في التكوينات اللينة. الأحجام المتاحة من قطر 35-146mm.
--- Wireline ثلاثية أنبوب الأساسية برميل
ويلزم عموما البراميل الأساسية أنبوب الثلاثي السلكية في التشكيلات المكسورة ، المكسورة. وهي تتضمن أنبوبًا داخليًا ثالثًا منقسمًا على قاعدة البرميل الأساسي المزدوج للأنبوب. يمكن ضخ هذا من الأنبوب الداخلي بعد الاسترجاع ، مما يسمح بفحص النواة في حالتها في الموقع.
واحد برميل الأساسية برميل
--- B سلسلة أحادية الأنبوب الأساسية
السلسلة B عبارة عن براميل أنبوبية أحادية الأنبوب ، وغالبًا ما تُستخدم في الحالات التي لا يكون فيها حفظ النواة جوهريًا ولتحليل الخرسانة. الأقطار المتاحة 46-146mm.
--- WG سلسلة أحادية الأنبوب الأساسية
هناك برميل مزدوج الأنبوب الأساسية لمجموعة WG. متوفر في أحجام DCDMA E و A و B و N و H.
--- الصينية القياسية واحدة أنبوب الأساسية برميل
Wireline 56، wireline 59، wireline 75، wireline 91.
حجم المتاحة:
B76 الأساسية برميل ، B86 الأساسية barrle ، برميل الأساسية B101 ، برميل الأساسية B131 ، برميل الأساسية B146
BQ الأساسية برميل برميل الأساسية NQ ، HQ برميل الأساسية برميل الأساسية PQ ، برميل الأساسية NQ3 ، برميل الأساسية HQ3 ، PQ3 الأساسية برميل
TT-46 برميل الأساسية برميل TT56 الأساسية
برميل الأساسية T2-56 ، برميل الأساسية T2-66 ، برميل الأساسية T2-76 ، برميل الأساسية T2-86 ، برميل الأساسية T2-101
T6-76 الأساسية برميل T6-86 الأساسية برميل T6-101 الأساسية برميل T6-116 الأساسية برميل T6-131 الأساسية برميل T6-131 الأساسية برميل
T6S-76 ، T6S-86 ، T6s-101 ، T6s-131 ، برميل الأساسية T6S-146
برميل الأساسية NMLC ، برميل الأساسية HMLC
برميل الأساسية HWF ، برميل الأساسية PWF
NWG core barrel، HWG core barrel
LTK48 برميل الأساسية
برميل مازير الأساسية
412 F core barrel
برميل M101 الأساسية
| Boart Longyear Core Barrel System Sizes | ||
| بحجم | CORE Ø | الثقب Ø |
| AQTK | 35.5 ملم (1-3 / 8 بوصة) | 48 ملم (1-7 / 8 بوصة) |
| BQ | 36.4 ملم (1-7 / 16 بوصة) | 60 ملم (2-3 / 8 بوصة) |
| BQTK | 40.7 ملم (1-5 / 8 بوصة) | 60 ملم (2-3 / 8 بوصة) |
| NQ | 47.6 ملم (1-7 / 8 بوصة) | 75.7 ملم (3 بوصة) |
| NQTK (NQ2 ") | 50.6 ملم (2 بوصة) | 75.7 ملم (3 بوصة) |
| NQ3 | 45 ملم (1-3 / 8 بوصة) | 75.7 ملم (3 بوصة) |
| HQ | 63.5 ملم (2-1 / 2 بوصة) | 96 ملم (3-3 / 8 بوصة) |
| HQ3 | 61.1 ملم (2-3 / 8 بوصة) | 96 ملم (3-3 / 8 بوصة) |
| PQ | 85 ملم (3-3 / 8 بوصة) | 122.6 ملم (4-7 / 8 بوصة) |
| PQ3 | 83 مم (3-1 / 4 بوصة) | 122.6 ملم (4-7 / 8 بوصة) |
| Atlas Copco الأساسية نظام الأحجام النظام | ||||
| النظام | CORE Ø | الثقب Ø | ||
| مم | في | مم | في | |
| ا | 48،0 | 1.89 | 27،0 | 1.06 |
| ب | 59،9 | 2.36 | 36،4 | 1.43 |
| N | 75،7 | 2.98 | 47،6 | 1.88 |
| H | 96،1 | 3.78 | 63،5 | 2.5 |
| P | 122،6 | 4.83 | الأداء 85،0 | 3.35 |
