نظام ODS
نظام الحفر المفرط

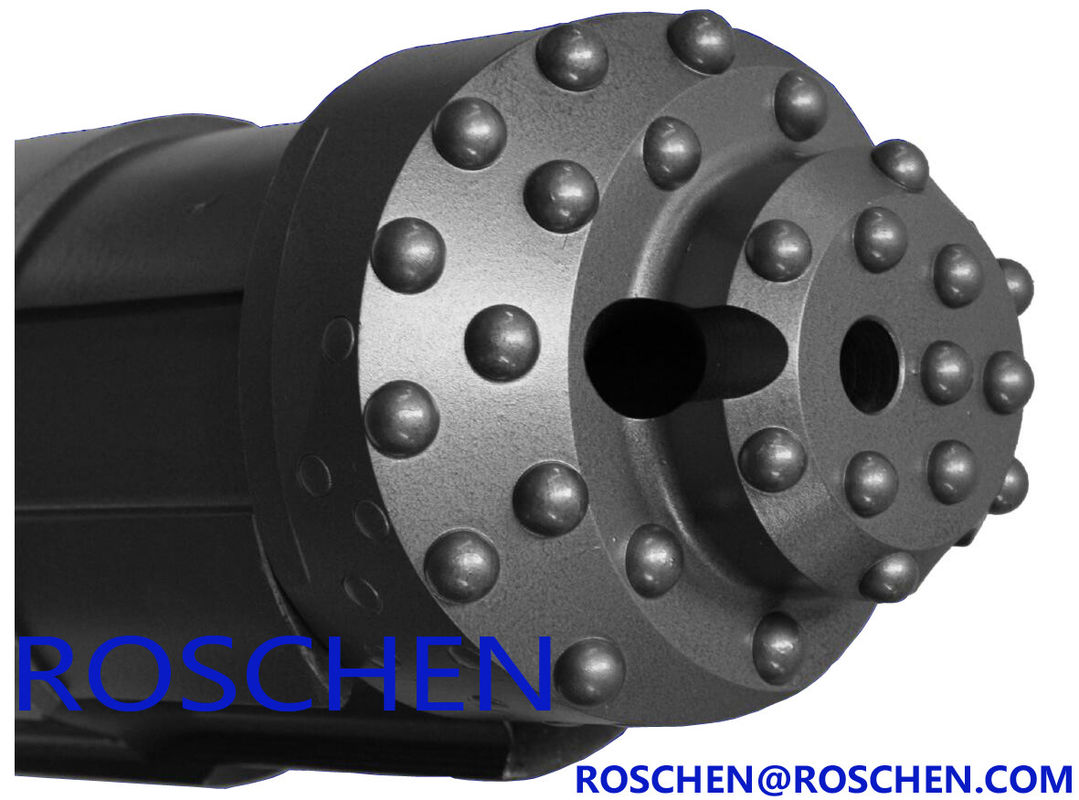

نظام ODS الخاص بشركة Roschen هو نظام حفر أثقل إثني من Eccentric تم تصميمه للحفر والتلقيم المتزامن للثقوب ، من خلال ظروف الأرض غير المستقرة.
دلائل الميزات:
. متوفر لأحجام الغلاف من 114mm (4 1/2 ") إلى قطر 273mm (10¾") تصميم بسيط من جزأين لتحسين نقل الطاقة إلى الوجه البسيط
. أداء الحفر الأمثل في ظروف الأرض غير المستقرة
. يمكن إزالة Bit Eccentric بسهولة وسرعة للاستبدال أو التجديد
. ترتيب القفل "المفتوح والمغلق" داخل حامل البت حتى لا يتمكن أي شيء من منع إغلاق بت غريب الأطوار
. يحتوي نظام ODS Bit على تصميم تجريبي إيجابي يساعد في توجيه بت غريب الأطوار وينتج ثقبًا ثابتًا
| نظام غلاف غريب الأطوار (نظام الحفر المثقل بالأطنان) | |||||||||
| اكتب | غلاف Recom.Size (مم) | Min Inner Dia.of غلاف الحذاء Dia (mm) D | Reaming Dia (ملم) C | DTH HAMMER | أنبوب الحفر | الجزء رقم | |||
| Max.OD (A) | دقيقة. (ب) | اتصال الموضوع | OD (مم) | وجع شقة (مم) | |||||
| ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8 "Reg | 76 | 65 | ODEX90-DHD |
| COP32 | ODEX90-COP | ||||||||
| QL30 | ODEX90-QL30 | ||||||||
| ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8 "Reg | 76 | 65 | ODEX115-DHD |
| COP44 | ODEX115-COP | ||||||||
| SD4 | ODEX115-SD4 | ||||||||
| QL40 | ODEX115-QL40 | ||||||||
| المهمة 40 | ODEX115-M40 | ||||||||
| ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8 "Reg | 89 | 65 | ODEX140-DHD |
| COP54 | ODEX140-COP | ||||||||
| SD5 | ODEX140-SD4 | ||||||||
| QL50 | ODEX140-QL50 | ||||||||
| المهمة 50 | ODEX140-M50 | ||||||||
| ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX165-DHD |
| COP64 | ODEX165-COP | ||||||||
| SD6 | ODEX165-SD6 | ||||||||
| QL60 | ODEX165-QL60 | ||||||||
| المهمة 60 | ODEX165-M60 | ||||||||
| ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX190-DHD |
| COP64 | ODEX190-COP | ||||||||
| SD6 | ODEX190-SD6 | ||||||||
| QL60 | ODEX190-QL60 | ||||||||
| المهمة 60 | ODEX190-M60 | ||||||||
| ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2 "Reg | 114 | 95 | ODEX240-DHD |
| COP84 | ODEX240-COP | ||||||||
| SD8 | ODEX240-SD8 | ||||||||
| QL80 | ODEX240-QL80 | ||||||||
| المهمة 80 | ODEX240-M80 | ||||||||
| ODEX280 | 327 | 305 | 280 | 370 | SD10 | واجهة برمجة التطبيقات 4 1/2 "Reg | 114 | 95 | ODEX280-SD |
| Numa100 | ODEX280-NU | ||||||||
ODEX
ROSCHEN تنتج نظام الحفر ODEX غريب الأطوار الحفر ، بدءا من ODEX90 إلى ODEX445. يتكون هذا النظام المكون من ثلاثة أجزاء من جهاز تجريب بت ، مخرطة ، جهاز توجيه. تستخدم أنظمة الحفر ROSCHEN ODEX ذات الحمولة الزائدة على نطاق واسع في مجموعة متنوعة من التطبيقات من حفر الآبار والتعدين إلى رسومات الصخور والتحقيق في الموقع.
Advtanges:
- الإزالة السريعة للعقل. ارتفاع معدل الاختراق ، وخاصة في تشكيل الصخور المقاومة.
- سهولة أخذ عينات من التربة والمياه الجوفية أثناء الحفر ؛
- من الممكن قياس تقدير المحصول عند عمق محدد في التكوين ؛
- مفيد في تكوينات غير مجمعة مع وجود مخاطر عالية من رضوخ
مدى التطبيق:
وهي مناسبة لحفر آبار المياه ، الآبار الجوفية ، وأكوام ميركو القصيرة ، وفتحة التجصيص المتوسطة الصغيرة ، ومشروع السد والميناء.
1. عند بدء الحفر ، تتأرجح المخرطة وتدخل الثقب التجريبي عريضًا بما يكفي لأنبوب التغليف ينزلق خلف مجموعة بت الحفر.
2. عندما يتم الوصول إلى العمق المطلوب ، يتم عكس الدوران بعناية ، وعندئذ تتأرجح المخرطة ، مما يسمح بتجميع مجموعة الحفر من خلال الغلاف.
.3 ﯾﺟب إﻏﻼق أﻧﺎﺑﯾب اﻟﻐﻼف اﻟﺗﻲ ﯾﺟب ﺗرﮐﮭﺎ ﻓﻲ ﺣﻔرة اﻟﺣﻔر ﻓﻲ أﺳﻔل اﻟﺣﻔرة ﻋن طرﯾق ﻣﺳطﺢ اﻻﺳﻣﻧت أو ﺑﻌض اﻟﻌواﻣل اﻷﺧرى.
4. يستمر الحفر إلى العمق المطلوب في الأساس باستخدام الحفر التقليدي.
