نظام ODS
نظام الحفر المفرط

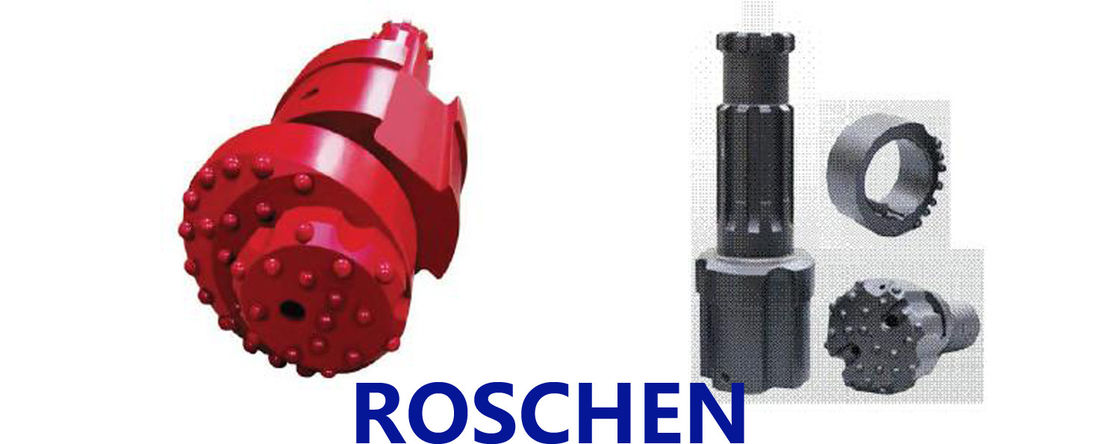

نظام ODS الخاص بشركة Roschen هو نظام حفر أثقل إثني من Eccentric تم تصميمه للحفر والتلقيم المتزامن للثقوب ، من خلال ظروف الأرض غير المستقرة.
دلائل الميزات:
. متوفر لأحجام الغلاف من 114mm (4 1/2 ") إلى قطر 273mm (10¾") تصميم بسيط من جزأين لتحسين نقل الطاقة إلى الوجه البسيط
. أداء الحفر الأمثل في ظروف الأرض غير المستقرة
. يمكن إزالة Bit Eccentric بسهولة وسرعة للاستبدال أو التجديد
. ترتيب القفل "المفتوح والمغلق" داخل حامل البت حتى لا يتمكن أي شيء من منع إغلاق بت غريب الأطوار
. يحتوي نظام ODS Bit على تصميم تجريبي إيجابي يساعد في توجيه بت غريب الأطوار وينتج ثقبًا ثابتًا
| نظام غلاف غريب الأطوار (نظام الحفر المثقل بالأطنان) | |||||||||
| اكتب | غلاف Recom.Size (مم) | Min Inner Dia.of غلاف الحذاء Dia (mm) D | Reaming Dia (ملم) C | DTH HAMMER | أنبوب الحفر | الجزء رقم * | |||
| Max.OD (A) | دقيقة. (ب) | اتصال الموضوع | OD (مم) | وجع شقة (مم) | |||||
| ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8 "Reg | 76 | 65 | ODEX90-DHD |
| COP32 | ODEX90-COP | ||||||||
| QL30 | ODEX90-QL30 | ||||||||
| ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8 "Reg | 76 | 65 | ODEX115-DHD |
| COP44 | ODEX115-COP | ||||||||
| SD4 | ODEX115-SD4 | ||||||||
| QL40 | ODEX115-QL40 | ||||||||
| المهمة 40 | ODEX115-M40 | ||||||||
| ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8 "Reg | 89 | 65 | ODEX140-DHD |
| COP54 | ODEX140-COP | ||||||||
| SD5 | ODEX140-SD4 | ||||||||
| QL50 | ODEX140-QL50 | ||||||||
| المهمة 50 | ODEX140-M50 | ||||||||
| ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX165-DHD |
| COP64 | ODEX165-COP | ||||||||
| SD6 | ODEX165-SD6 | ||||||||
| QL60 | ODEX165-QL60 | ||||||||
| المهمة 60 | ODEX165-M60 | ||||||||
| ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX190-DHD |
| COP64 | ODEX190-COP | ||||||||
| SD6 | ODEX190-SD6 | ||||||||
| QL60 | ODEX190-QL60 | ||||||||
| المهمة 60 | ODEX190-M60 | ||||||||
| ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2 "Reg | 114 | 95 | ODEX240-DHD |
| COP84 | ODEX240-COP | ||||||||
| SD8 | ODEX240-SD8 | ||||||||
| QL80 | ODEX240-QL80 | ||||||||
| المهمة 80 | ODEX240-M80 | ||||||||
| ODEX280 | 327 | 305 | 280 | 370 | SD10 | واجهة برمجة التطبيقات 4 1/2 "Reg | 114 | 95 | ODEX280-SD |
| Numa100 | ODEX280-NU | ||||||||
* يشمل النظام الكامل حامل البالية ، بت غريب الأطوار ، ودبابيس التثبيت. أنماط ساق أخرى متاحة عند الطلب
إن نظام ODS عبارة عن نظام حفر أثقل غريب الأطوار من جزئين مصمم للتركيب المتزامن للأغلفة لدعم ظروف الأرض غير المستقرة.
يتم تثبيت حامل البت في المطرقة بالطريقة نفسها التي يكون بها زر الزر التقليدي.
يتم تثبيت زر زر غريب الأطوار في حامل البت عن طريق ترتيب دبوس مزدوج 'Seloc' والذي يمكن إزالته عندما يحتاج البت إلى إعادة التجميع أو الاستبدال.
توفر ROSCHEN أغلفة ملولبة فقط ، ولكن يمكن أيضًا استخدام النظام مع أغلفة ملحومة أقل تكلفة عند الحاجة إلى ترك الغطاء في الحفرة.
عندما يتم حفر نظام ODS إلى العمق المطلوب ، يمكن إغلاق الباقة اللامركزية إلى موضعها المركزى عن طريق السحب ضد حذاء الغلاف وتدوير العداد بمقدار 180 درجة ، وسحب النظام الكامل من الغلاف.
إذا لزم الأمر ، فمن الممكن عندئذ الحفر على صخرة صلبة باستخدام زر زر تقليدي بقطر يساوي حجم النظام.
من المهم التأكد من وضع مثبت للأبعاد الصحيحة مباشرة خلف المطرقة.
تقوم شركة ROSCHEN بتصنيع مجموعة من حاملات البتات ، والبتات غير المركزية ، وأحذية الغلاف ، ومثبتات ، لمصاحبة أنظمة الحفر الخاصة بنا. لمزيد من تفاصيل المنتج ، يرجى الرجوع إلى كتيبات المبيعات الفنية الخاصة بنا أو الاتصال بفريق المبيعات الخاص بنا للحصول على المساعدة.
