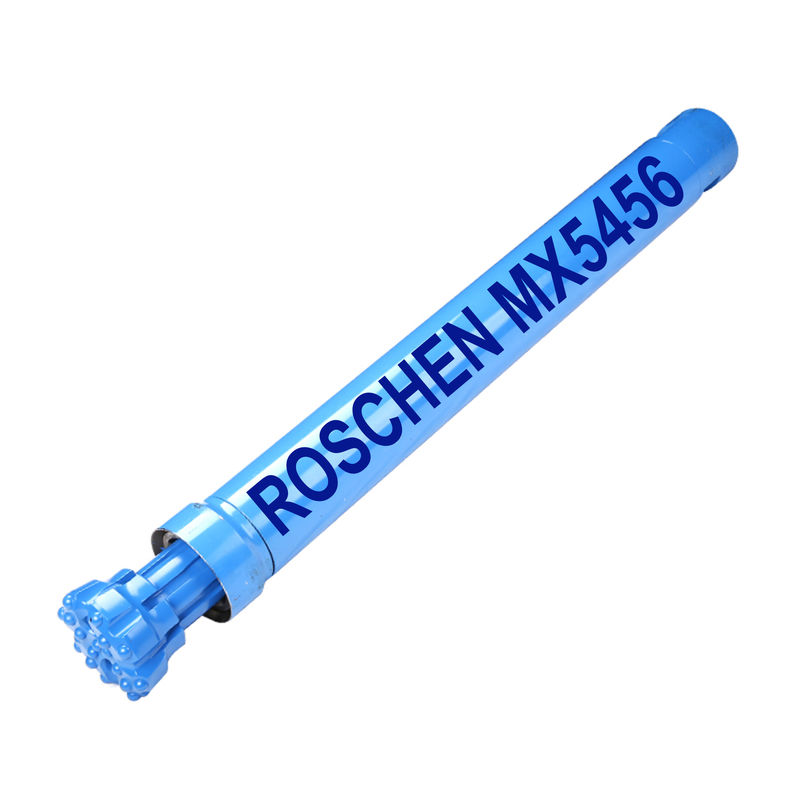

MX5456 RC Hammer (4 1/2 "Metzke) Mincon Reverse Circulation hammer
Roschen يمكن تصنيع MX5456 سلسلة RC المطرقة ، والتي لديها حفر جيدة في الذهب ، موقع التعدين.
تعتبر Mincon Xploration (MX) 5456 أداة أخذ عينات جيولوجية عالية الأداء توفر التشغيل بدون مشاكل في جميع أنواع الظروف الصعبة التي تصنعها Roschen. إنه يحقق معدلات اختراق فائقة مقابل الشركات المصنعة الأخرى مع الحفر السلس للغاية وأخذ العينات المستمر. مثل جميع مطاردات Roschen DTH ، يحافظ جهاز MX على ضغط تشغيل ممتاز على مدى فترة خدمة ممتدة ، وبشكل عام هي الأداة التي تحتاجها للحصول على الحد الأقصى من جميع المعدات الخاصة بك. يتم تصنيع جميع منتجات Roschen في المنزل ، ويتم التحكم في جميع العمليات من قبل قسم الهندسة من ذوي الخبرة Roschen. هذا يضمن أن الجودة التي "تتوقعها" يتم تقديمها دائمًا.
الميزات والفوائد الرئيسية
. نظام تركيب حاصل على براءة اختراع للمكونات الداخلية الثابتة.
. تسمح ساق متينة للغاية ذات طول قصير بتحويل طاقة أكبر بين المكبس والبتة.
. أطوال كم تشاك متغيرة لظروف الحفر المتغيرة.
. قطعة واحدة عينة أنبوب التجمع.
. أنابيب العينات المعالجة بحرارة على مقاومة التآكل الفائقة مقابل منافسينا.
. أحجام أنبوب التجويف عينة متغير تسمح للمقاولين بقدر أكبر من المرونة في إعداد أداته.
. غطاء تآكل مقوى لمقاومة التآكل المثلى حتى في أكثر ظروف الكشط.
. خيوط تشغيل متعددة على رأس وتشك يضمنان سهولة اقتران / فك المطرقة.
. غطاء تشاك معدني مطلي وخيارات كم من أجل زيادة مقاومة التآكل في الدوران الخارجي.
. يتم التعامل مع جميع المكونات الداخلية الحرجة تحت تحكم صارم لتحقيق أقصى عمر لأداة.
. سهولة الخدمة بدون أدوات التجميع أو التفكيك الخاصة المطلوبة.
| MX5456 RC Hammer Technical Datas | ||
| مواصفات | قياس | إمبراطوري |
| مطرقة خارج القطر | 132mm | 5.2 " |
| طول المطرقة (أقل مثقاب) | 1165mm | 45.9 " |
| Backhead المفك مسطح الحجم | 100MM | 4 " |
| مثقاب عرقوب نوع | MX5456 | |
| الصفحات الخلفية | 4 1/2 "Metzke | |
| نطاق حجم الحفر | 137 ملم - 146 ملم | 5.4 "- 5.75" |
| وزن المطرقة (أقل تكلفة) | 77 كلغ | 170 رطل |
| الحد الأقصى لوزن الحفر | 18.7 كلغ | 41.2 رطل |
| وزن المكبس | 19 كلغ | 41.9 رطل |
| يشكل عزم الدوران | 5288-7050 شمال البحر الأبيض المتوسط | 3900-5200 FT Lbs |
| الاحتياطية تقف قبالة | 0.75mm | 0.030 " |
| الحد الأدنى لحزمة الهواء الموصى بها | 25.5 م 3 / دقيقة @ 24.1 بار | 900cfm @ 350psi |
قائمة الاجزاء:
| بند | الجزء رقم | وصف |
| MX5456AS02 | MX5456 Hammer 4 1/2 "Metzke | |
| 1 | 1300-0850 | احكام الداخلية |
| 2 | MX5456AT11 | محول أنبوب 4.5 Metzke دبوس |
| 3 | BS 228 | يا خاتم (× 2) |
| 4 | BS 040 | يا خاتم |
| 5 | MX5456SC01 | Airscreen |
| 6 | MX5456BH11 | رجوع الرأس 4 ½ ميتزك |
| 7 | 8406-0200-N8 | تحقق ختم صمام |
| 8 | MX5456CV01 | تحقق من الغطاس صمام |
| 9 | MX5456SP01 | تحقق صمام الربيع |
| 10 | MX5456SM01 | المكياج الصلب الدائري |
| 11 | MX5456LR01 | قفل القفل |
| 12 | MX5456SS01 | فاصل |
| 13 | MX5456ST01 | أنبوب عينة |
| MX5456ST03 | أنبوب عينة | |
| 14 | BS230 | يا خاتم |
| 15 | MX5456DR01 | عينة جبل الأنبوبة |
| 16 | BS228 | يا خاتم |
| 17 | BS237 | يا خاتم (× 2) |
| 18 | BS042 | يا خاتم |
| 19 | MX5456SR01 | خاتم الجلوس |
| 20 | MX5456IC01 | اسطوانة داخلية |
| 21 | MX5456PN01 | مكبس |
| 22 | MX5456WS01 | ارتداء كم |
| 23 | MX5456PR01 | مكبس حزام الاحتفاظ |
| 24 | MX5456BB01 | أليغنر تحمل بوش |
| 25 | N7-102-4 | يا خاتم (× 2) |
| 26 | 5456PIN | بت الاحتفاظ دبابيس × 8 (مجموعة) |
| 27 | MX5456CK11 | سنفرق |
يتم إعطاء ضغوط الهواء للضواغط العاملة على مستوى الختم عند 20 درجة مئوية (68 درجة فهرنهايت). ينبغي إجراء تصويبات على حجم الضاغط الفعلي لحساب درجة الحرارة والارتفاع والرطوبة النسبية.
يجب أن تحصل مطارق DTH على إمدادات ثابتة من زيت الحفر الصخري المناسب لحماية المكونات الداخلية ولتوفير ختم هواء جيد بين أسطح تشغيل المطرقة من أجل الحفر الفعال. توصي Roschen باستخدام زيت الصخور Roschen Losonsafe® (RDO) للحفاظ على الأداء الأمثل وإطالة عمر المكونات الداخلية. يعتمد الاستهلاك الصحيح للنفط على حجم الهواء وظروفه. يرجى الرجوع إلى الرسم البياني للتزييت أدناه للحصول على التوصيات. عند الحفر في ظروف رطبة ، يجب مضاعفة الكمية العادية. يجب أن يكون هناك دليل مرئي على النفط حول ساق مثقاب وداخل مفاصل الأنبوب عند تغيير الأنابيب.
في حالة استخدام زيوت حفر الصخور البترولية ، فإن درجة الزيت الموصى بها تعتمد على درجة الحرارة المحيطة وضغط التشغيل. كقاعدة عامة ، يجب استخدام زيت حفر الصخور بدرجة ISO320 كلما أمكن ذلك حيث أن المطرقة هي أداة عالية التردد ، ومع ذلك ، حيث لا تستطيع المضخة ضخ الزيت في ظروف برودة ، يمكن استخدام درجة أقل من الزيت حسب الرسم البياني أدناه.
رأس المثقاب
| قطر الدائرة | نوع الوجه | رقم القطعة | وصف | رقم x زر ضياء (بوصة) | عينة ثقوب | الوزن تقريبا. | ||||
| مم | بوصة | خارجي | وجه | مركز | كلغ. | رطل. | ||||
| 137 | 5 3/8 | مقعر | 5456137C10 | 5 3 / 8CC MX5456 BIT | 8 * 08/05 | 4 * 5/8 | 4 * 16/9 | 2 | 17 | 37.5 |
| 137 | 5 3/8 | تشكيل صعب | 5456137H10 | 5 3 / 8HF MX5456 BIT | 8 * 08/05 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 140 | 5 1/2 | مقعر | 5456140C10 | 5 1 / 2CC MX5456 BIT | 8 * 08/05 | 4 * 5/8 | 4 * 16/9 | 2 | 17 | 37.5 |
| 140 | 5 1/2 | مركز قطرة | 5456140D10 | 5 1 / 2DC MX5456 BIT | 8 * 08/05 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
| 140 | 5 1/2 | تشكيل صعب | 5456140H10 | 5 1 / 2HF MX5456 BIT | 8 * 08/05 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 143 | 5 5/8 | مركز قطرة | 5456143D10 | 5 5/8 "MX5456 BIT | 8 * 08/05 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 143 | 5 5/8 | تشكيل صعب | 5456143H10 | 5 5/8 "MX5456 BIT | 8 * 08/05 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 146 | 5 3/4 | مقعر | 5456146C10 | 5 3 / 4CC MX5456 BIT | 8 * 08/05 | 4 * 5/8 | 4 * 16/9 | 2 | 17 | 37.5 |
| 146 | 5 3/4 | مركز قطرة | 5456146D10 | 5 3/4 MX5456DC BIT | 8 * 08/05 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 146 | 5 3/4 | تشكيل صعب | 5456146H10 | 5 3 / 4HF MX5456 BIT | 8 * 08/05 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 152 | 6 | تشكيل صعب | 5456152H10 | 6 HF MX5456 BIT | 8 * 08/05 | 6 * 5/8 | 4 * 1/2 | 2 | 18 | 39.7 |
| 165 | 6 1/2 | مركز قطرة | 5456165C01 | 6 1/2 MX5456 مرقط | 8 * 08/05 | 4 * 16/9 | 4 * 1/2 | 2 | 18 | 39.7 |
| 190 | 7 1/2 | مركز قطرة | 5456190C10 | 7 1/2 MX5456 مرقط | 16 * 08/05 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44.1 |
| 200 | 8 | مركز قطرة | 5456200C10 | 8 "MX5456 ياقة | 16 * 08/05 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44.1 |
