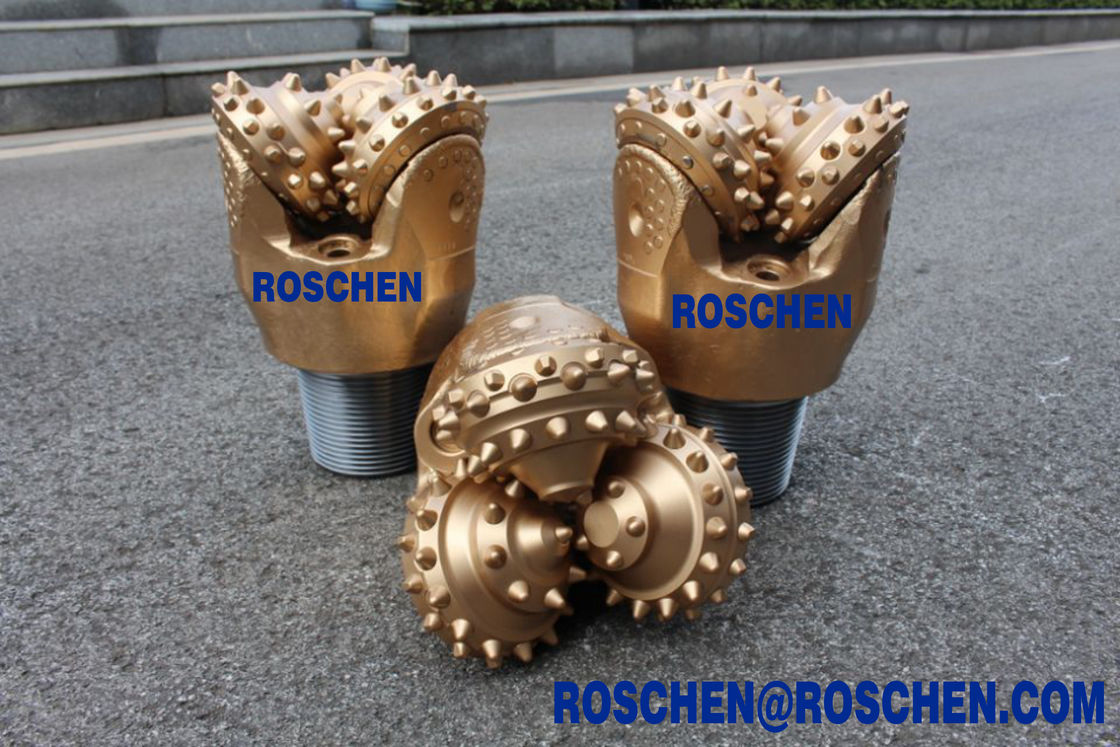

13-5 / 8 "TCI Roller Tricone Bit لحفر آبار النفط والمياه ، أداء موثوق
13-5 / 8 "TCI Roller Tricone Bit لحفر آبار النفط والمياه
وصف المنتج:
تستخدم بتات Roschen tricone للتنقيب الجيولوجي ، وتطوير النفط والغاز ، وحفر آبار المياه ، وفتحات الانفجار وإحداث ثقوب للتنقيب عن الزلازل ، وهندسة البناء ، والآن هناك أحد عشر نوعًا شائعًا من بتات الصخور المخروطية.
سلسلة الأسنان الفولاذية: كود IADC: 116،117،126،127،136،137،216،217،317،337 ،
سلسلة TCI: كود IADC: 417،437،447،517،527،537،547،617،627،637،647،737،837.
بت tricone TCI ، بت الأسطوانة tci ، بت الأسطوانة ، بت الأسطوانة الفولاذية ، بت الأسطوانة TCI ، بت tricone TCI.
1. تراوحت الأحجام من 3 7/8 "إلى 26"
2. يغطي تقريبا كل كود اليادك.3. موثوقة الجودة والسعر المعقول
عادي IADC كود Tricone Roller Bit:
437 بت تشكيل TCI Tricone الناعم:
يتم استخدام 437 بتات TCI لحفر قوة ضغط منخفضة ، وتشكيلات ناعمة جدًا.تعمل بتات TCI على زيادة استخدام كل من إدخالات كربيد التنجستن المخروطية والإزميلية ذات الأقطار الكبيرة والإسقاط العالي.ينتج عن تصميم هيكل القطع هذا ، جنبًا إلى جنب مع أقصى إزاحة مخروطية ، معدلات اختراق عالية للبتات.يمنع التشابك العميق لصفوف القاطع تجفيف القطع في التكوينات اللزجة.
517 بت تشكيل TCI متوسط الحجم:
يتميز الموديل 517 بإدراج كربيد التنجستن الإزميل القوي على صفوف الكعب والصفوف الداخلية.يوفر هذا التصميم معدل حفر سريعًا ومتانة إضافية لهيكل القطع في تشكيل صلب متوسط إلى متوسط.توفر الحلقة المطاطية HSN على شكل حرف O إحكامًا مناسبًا لتحمل المتانة.
637 بت تشكيل TCI الصلب:
يمكن استخدام 637 بت للحفر في تشكيل صلب وكاشط.يتم استخدام إدخالات كربيد التنجستن المقاومة للاهتراء في الصفوف الخارجية لمنع فقدان مقياس البت.يتم استخدام أقصى عدد من الإدخالات نصف الكروية في جميع الصفوف لتوفير متانة القاطع وعمر طويل.
617 بت TCI Tricone بتكوين متوسط الصلابة:
يتميز الموديل 617 بإدراج قوي من كربيد التنجستن بإزميل على صف الكعب ومخروطي الشكل في الصفوف الداخلية.يوفر هذا التصميم معدل حفر سريعًا ومتانة إضافية لهيكل القطع في التكوينات ذات الصلابة المتوسطة إلى المتوسطة.توفر الحلقة المطاطية HSN على شكل حرف O إحكامًا مناسبًا لتحمل المتانة.
| مواصفات بت Tricone Roller: | |||
| اليادك | WOB | دورة في الدقيقة | تطبيق |
| (KN / مم) | (ص / دقيقة) | ||
| 111/114/115 | 0.3-0.75 | 200-80 | تكوينات ناعمة جدًا ذات قوة ضغط منخفضة وقدرة عالية على الحفر ، مثل الطين والحجر الطيني والطباشير |
| 116/117 | 0.35-0.8 | 150-80 | تكوينات ناعمة جدًا ذات قوة ضغط منخفضة وقدرة عالية على الحفر ، مثل الطين والحجر الطيني والطباشير |
| 121 | 0.3-0.85 | 200-80 | التكوينات اللينة ذات قوة الضغط المنخفضة والقدرة العالية على الحفر ، مثل الحجر الطيني والجبس والملح والحجر الجيري الناعم |
| 124/125 | 180-60 | ||
| 131 | 0.3-0.95 | 180-80 | تكوينات ناعمة إلى متوسطة ذات قوة ضغط منخفضة ، مثل اهتزاز متوسط وناعم ، وحجر جيري متوسط النعومة ، وحجر رملي متوسط النعومة ، وتشكيل متوسط مع طبقات داخلية أكثر صلابة وكشط |
| 136/137 | 0.35-1.0 | 120-60 | |
| 211/241 | 0.3-0.95 | 180-80 | تكوينات متوسطة ذات قوة ضغط عالية ، مثل الهز المتوسط ، الناعم ، الجبس الصلب ، الحجر الجيري متوسط النعومة ، الحجر الرملي متوسط النعومة ، التكوين الناعم مع طبقات صلبة. |
| 216/217 | 0.4-1.0 | 100-60 | |
| 246/247 | 0.4-1.0 | 80-50 | تشكيل صلب متوسط مع قوة ضغط عالية ، مثل الصخر الزيتي الصلب والحجر الجيري والحجر الرملي والدولوميت |
| 321 | 0.4-1.0 | 150-70 | التكوينات الكاشطة المتوسطة ، مثل الصخر الزيتي ، الحجر الجيري ، الحجر الرملي ، الدولوميت ، الجبس الصلب ، الرخام |
| 324 | 0.4-1.0 | 120-50 | |
| 437/447/435 | 0.35-0.9 | 240-70 | تكوينات ناعمة جدًا ذات قوة ضغط منخفضة وقدرة عالية على الحفر ، مثل الطين والحجر الطيني والطباشير والجبس والملح والحجر الجيري الناعم |
| 517/527/515 | 0.35-1.0 | 220-60 | التكوينات اللينة ذات قوة الضغط المنخفضة والقدرة العالية على الحفر ، مثل الحجر الطيني والجبس والملح والحجر الجيري الناعم |
| 537/547/535 | 0.45-1.0 | 220-50 | تكوينات ناعمة إلى متوسطة ذات قوة ضغط منخفضة ، مثل اهتزاز متوسط وناعم ، وحجر جيري متوسط النعومة ، وحجر رملي متوسط النعومة ، وتشكيل متوسط مع طبقات داخلية أكثر صلابة وكشط |
| 617/615 | 0.45-1.1 | 200-50 | تشكيل صلب متوسط مع قوة ضغط عالية ، مثل الصخر الزيتي الصلب والحجر الجيري والحجر الرملي والدولوميت |
| 637/635 | 0.5-1.1 | 180-40 | تشكيل صلب مع قوة ضغط عالية ، مثل الحجر الجيري والحجر الرملي والدولوميت والجبس الصلب والرخام |
| ملاحظة: لا ينبغي استخدام الحدود الأعلى من WOB و RRPM في وقت واحد | |||
| قطر بت Tricone Roller: | |||
| مقاس | بت الأسنان الصلب | بت TCI | |
| في | مم | الوزن (كلغ) | الوزن (كلغ) |
| 3 7/8 | 98.4 | 5 | 6 |
| 4 5/8 | 117.5 | 6 | 6.5 |
| 5 7/8 | 149.2 | 17 | 18 |
| 6 | 152.4 | 18 | 19.5 |
| 6 1/2 | 165.1 | 19 | 22 |
| 7 7/8 | 200 | 29 | 29.5 |
| 8 1/2 | 215.9 | 35 | 38 |
| 8 3/4 | 222.2 | 36 | 40 |
| 9 1/2 | 241.3 | 57 | 59 |
| 9 7/8 | 250.8 | 58 | 60 |
| 10 5/8 | 269.9 | 66 | 74 |
| 12 1/4 | 311.1 | 85 | 111 |
| 13 5/8 | 346.1 | 118 | 120 |
| 14 3/4 | 374.6 | 140 | 160 |
| 17 1/2 | 444.5 | 230 | 255 |
| 20 | 508 | 428 | 443 |
| 22 | 558.8 | 520 | 560 |
| 26 | 660.4 | 720 | 810 |
