مطرقة الدوران العكسي للحفر الدوراني تستخدم لجمع عينات الصخور بسرعة وكفاءة
مقدمة مطرقة الدوران العكسي
أداة أداء الدوران العكسي
يستخدم حفر الدوران العكسي (RC) لجمع عينات الصخور بسرعة وكفاءة باستخدام مثقاب دوار كبير وضاغط هواء.إن معدل الاختراق الأعلى والتكلفة المنخفضة لكل متر لحفر RC يجعله مثاليًا للحصول على عينات معدنية في المراحل الأولى من مشروع الاستكشاف.
حفر الدوران العكسي
يستخدم حفر الدوران العكسي (RC) قضيب حفر بجدار مزدوج مع أداة قطع ، عادة ما تكون مطرقة هوائية ترددية ، لإنتاج ثقب تجويف في تكوين صخري واسترداد رقائق الصخور والقطع من قاع الحفرة.يتم تحقيق الدوران العكسي عن طريق نفخ الهواء أسفل القضبان في الحلقة بين الأنبوب الداخلي والخارجي ، مما يتسبب في ضغط تفاضلي يؤدي إلى رفع القصاصات التي تنتقل عبر الأنبوب الداخلي إلى السطح.أثبت حفر RC نفسه كوسيلة سريعة واقتصادية لجمع عينات المعادن وازدادت شعبيته منذ طرحه في ألمانيا في الستينيات.
SWIVELS
تستخدم دوارات Roschen إما في حفر RC الخالصة أو طرق Down The Hole التقليدية (DTH) ، وهي بديل فعال من حيث التكلفة لعملية الدوران العلوية والسفلية التقليدية ؛ومع وجود مجموعة واحدة فقط من التوصيلات ، فإنها توفر مزايا أمان إضافية ومتطلبات صيانة أقل.
RC حفر سلسلة
تم تصميم سلسلة الحفر RC لتوصيل ضغط عالي وهواء عالي الحجم لأداة القطع في أسفل فتحة التجويف.بمجرد تحديد جهاز الحفر ، تتيح الغواصات والمحولات توصيل سلسلة حفر برأس الحفر ، في العديد من التركيبات المختلفة اعتمادًا على اختيار الأدوات المستخدمة.
ميزات مطرقة الدوران العكسي:
قضبان الحفر بالتدوير العكسي
تقدم Roschen قضبان حفر مع خيوط من نوع Faber و Matrix و Metzke و Remet من أجل التوافق الكامل مع جميع الأنظمة.يوفر أنبوب الحفر القوي الخاص بنا تلامسًا بزاوية 360 درجة من طوق الأنبوب الداخلي إلى الأنبوب الخارجي ، وهو مصمم ليتم استبداله بسهولة في الميدان ، مما يقلل من وقت التعطل المكلف.
فابر
الخيط من نوع Faber هو أحد الخيوط القياسية المعترف بها المستخدمة في الحفر الدوراني العكسي.يتميز أنبوب الحفر من نوع Roschen Faber بمفاصل أداة من السبائك عالية الجودة مع دبابيس معالجة حراريًا لمقاومة فائقة للتلف ، وأجسام وسطية عالية القوة من أجل عمر طويل وسهولة في التجميع ، وتجميعات أنابيب داخلية قابلة للاستبدال ميدانيًا.يستخدم مؤشر ترابط فابر أربعة خيوط لكل بوصة في التصميم.
مصفوفة
الخيط من نوع المصفوفة هو معيار آخر معترف به في حفر RC.يتميز أنبوب الحفر من نوع Roschen Matrix بمفاصل أداة من السبائك عالية الجودة مع دبابيس معالجة بالحرارة لمقاومة فائقة للتلف ودقة عالية في الأجسام المتوسطة من أجل عمر طويل وسهولة التجميع.في قضيب من نوع المصفوفة ، يمكن تثبيت الأنبوب الداخلي بمثبتات مطاطية أو يمكن استبداله في الحقل بمثبتات فولاذية.يتميز أنبوب RC من نوع المصفوفة بحلقات سدادة على جزء المسمار من مجموعة الأنبوب الداخلي ، مما يوفر إحكامًا مثاليًا للأنبوب الداخلي وتدفق الهواء.يستخدم الخيط من نوع المصفوفة ثلاثة خيوط أكثر متانة لكل بوصة تصميم.
ميتزكي
الخيط من نوع Metzke هو أحد الخيوط القياسية المعترف بها المستخدمة في الحفر الدوراني العكسي.يتميز أنبوب الحفر من نوع Roschen Metzke بمفاصل أداة من السبائك عالية الجودة مع دبابيس معالجة حراريًا لمقاومة فائقة للتلف ، وأجسام وسطية عالية الدقة عالية القوة ، من أجل عمر طويل وسهولة في التجميع ، وتجميعات أنابيب داخلية قابلة للاستبدال ميدانيًا مع وصلات خاصة توفر 360 درجة استقرار مع الحد الأدنى من تقييد التدفق.يستخدم خيط Metzke من نوع Metzke تصميمًا بأربعة خيوط لكل بوصة وسطح تزاوج مفصل أكثر قوة بزاوية 90 درجة.
ريميت
الخيط من نوع Remet هو معيار آخر معترف به في حفر RC.يتميز أنبوب الحفر من نوع Roschen Remet بمفاصل أداة من السبائك عالية الجودة مع دبابيس معالجة حراريًا لمقاومة فائقة للضرر ، وأجسام وسطية عالية الدقة عالية القوة ، من أجل عمر طويل وسهولة التجميع ، وتجميعات الأنبوب الداخلي القابلة للاستبدال ميدانيًا مع وصلات خاصة توفر استقرارًا بزاوية 360 درجة مع الحد الأدنى من تقييد التدفق.يتميز أنبوب RC من نوع Remet بحلقات سدادة على جزء المسمار من مجموعة الأنبوب الداخلي ، مما يوفر إحكامًا مثاليًا للأنبوب الداخلي وتدفق الهواء.يستخدم الخيط من نوع Remet ثلاثة خيوط أكثر متانة لكل بوصة تصميم.
معلمات مطرقة الدوران العكسي
| مواصفات المطارق ROSCHEN RC | |||||||||
| حجم المطرقة | شاكوش | بت شانك | كود ROSCHEN | نطاق الحفرة (مم) | القطر الخارجي (مم) | الطول (بدون بت) مم | الوزن (شمال غرب) كلغ | موضوع الاتصال | ضغط العمل |
| 3 " | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3 "ريميت | 1.0-3.0 ميجا باسكال |
| 3 " | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3 "ريميت | 1.0-3.0 ميجا باسكال |
| 4 1/2 بوصة | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3.5 "-4" Remet 4 "Metzke | 1.0-3.0 ميجا باسكال |
| 4 1/2 بوصة | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3.5 "-4" Remet 4 "Metzke | 1.0-3.0 ميجا باسكال |
| 5 " | RE040 | RE040 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5 "-4" Remet 4 "Metzke | 1.0-3.0 ميجا باسكال |
| 5 " | RE542 | RE542 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5 "-4" Remet 4 "Metzke | 1.0-3.0 ميجا باسكال |
| 5 " | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3.5 "-4" Remet 4 "Metzke | 1.0-3.0 ميجا باسكال |
| 5 " | RE545 | RE545 | ROS RC 50 | 122-135 | 117.5 | 1261 | 65 | 4 "-4.5" ريميت 4 "-4.5" ميتزكي | 1.5-3.5 ميجا باسكال |
| 5 1/2 بوصة | RE547 | RE547 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5 "Remet 4.5" Metzke | 1.5-3.5 ميجا باسكال |
| 5 1/2 بوصة | RE052 | RE052 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5 "Remet 4.5" Metzke | 1.5-3.5 ميجا باسكال |
| 5 3/4 بوصة | RE054 | RE054 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5 "Remet 4.5" Metzke | 1.5-3.5 ميجا باسكال |
| 5 3/4 بوصة | RE140 | RE140 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5 "Remet 4.5" Metzke | 1.5-3.5 ميجا باسكال |
| 5 " | PR40 | PR40 | ROS RC 50 | 124-142 | 120.5 | 1362 | 80.5 | 3.5 "-4.5" Remet 3.5 "-4.5" Metzke | 1.5-3.5 ميجا باسكال |
| 5 1/2 بوصة | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68.5 | 4 "-4.5" ريميت 4 "-4.5" ميتزكي | 1.5-3.5 ميجا باسكال |
| 5 1/2 بوصة | PR52R | PR52 / PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4 "-4.5" ريميت 4 "-4.5" ميتزكي | 1.5-3.5 ميجا باسكال |

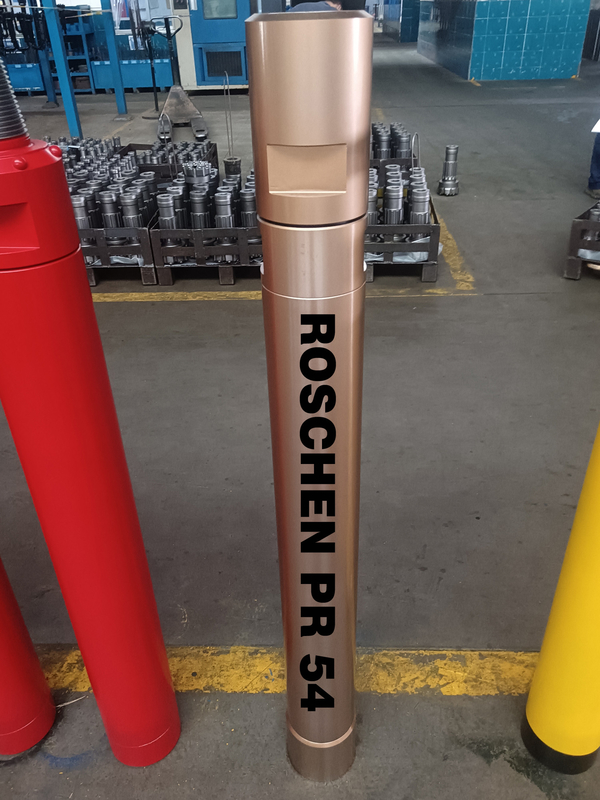

| 5 1/2 بوصة | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84.5 | 4.5 "Remet 4.5" Metzke | 1.5-3.5 ميجا باسكال |
| 6 بوصة | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4.5 "Remet 4.5" Metzke | 1.5-3.5 ميجا باسكال |
| 6 "~ 6 1/2" | RC62 / RC62R | RC62 / RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | كطلب | 1.5-3.5 ميجا باسكال |
| 8 بوصة | RC82 / RC82R | RC82 / RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | كطلب | 1.5-3.5 ميجا باسكال |
| 10 بوصة | RC100 / RC100R | RC100 / RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | كطلب | 1.5-3.5 ميجا باسكال |
| ملحوظات: | |||||||||
| Metzke ، موضوع Remet متاح! | |||||||||
| أي نوع خاص من عرقوب RC Hammer سيكون متاحًا حسب الطلبات. | |||||||||
استخدام مطرقة الدوران العكسي
