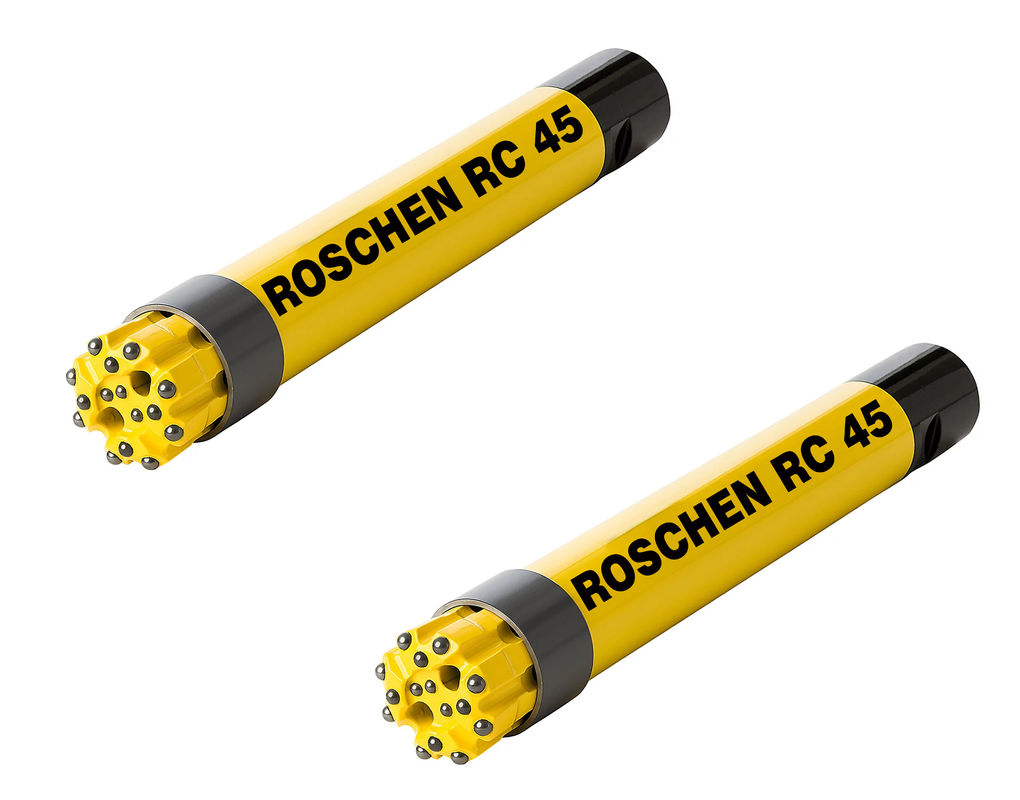

مطرقة RC بالتدوير العكسي 3 بوصة 4 بوصة 4 1/2 بوصة مع موثوقية رائعة
وصف مطرقة الدوران العكسي
يوفر الضاغط الموجود على اللوحة الطاقة للمكبس الهوائي الترددي.يقوم المكبس بدوره بتشغيل ريشة حفر من فولاذ التنجستن والتي تم تصميمها لتكون قادرة على تكسير الصخور الصلبة.
على غرار الحفر الهوائي الأساسي ، يتم إرجاع قصاصات الحفر إلى السطح داخل القضبان.نحقق ذلك من خلال استخدام قضبان حفر مزدوجة الجدار: قضيب حفر خارجي مع أنبوب داخلي.عندما يتم نفخ الهواء المضغوط عبر القضيب ، فإن الحجم يزيح الهواء ، ويرفع العينات إلى السطح.
بمجرد أن تصل القصاصات إلى المحول في الجزء العلوي من الحفرة ، يتم نقلها عبر خرطوم وحول الإعصار ، مما يؤدي إلى إبطاء العينة.من الإعصار ، تمر العينة فوق فاصل يوفر نسبة مئوية من العينة بأكملها في كيس عينة.ثم يقوم فريق حفر الاستكشاف بجمع العينات المتوافقة مع عمق الحفرة ووضعها للعميل لتسجيلها ، ثم نقلها إلى المختبر للمعاينة.
معلمات مطرقة الدوران العكسي
مواصفات المطارق ROSCHEN RC | |||||||||
حجم المطرقة | شاكوش | بت شانك | كود ROSCHEN | نطاق الحفرة (مم) | القطر الخارجي (مم) | الطول (بدون بت) مم | الوزن (شمال غرب) كلغ | موضوع الاتصال | ضغط العمل |
3 " | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3 "ريميت | 1.0-3.0 ميجا باسكال |
3 " | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3 "ريميت | 1.0-3.0 ميجا باسكال |
4 1/2 بوصة | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3.5 "-4" Remet 4 "Metzke | 1.0-3.0 ميجا باسكال |
4 1/2 بوصة | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3.5 "-4" Remet 4 "Metzke | 1.0-3.0 ميجا باسكال |
5 " | RE040 | RE040 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5 "-4" Remet 4 "Metzke | 1.0-3.0 ميجا باسكال |
5 " | RE542 | RE542 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5 "-4" Remet 4 "Metzke | 1.0-3.0 ميجا باسكال |
5 " | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3.5 "-4" Remet 4 "Metzke | 1.0-3.0 ميجا باسكال |
5 " | RE545 | RE545 | ROS RC 50 | 122-135 | 117.5 | 1261 | 65 | 4 "-4.5" ريميت 4 "-4.5" ميتزكي | 1.5-3.5 ميجا باسكال |
5 1/2 بوصة | RE547 | RE547 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5 "Remet 4.5" Metzke | 1.5-3.5 ميجا باسكال |
5 1/2 بوصة | RE052 | RE052 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5 "Remet 4.5" Metzke | 1.5-3.5 ميجا باسكال |
5 3/4 بوصة | RE054 | RE054 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5 "Remet 4.5" Metzke | 1.5-3.5 ميجا باسكال |
5 3/4 بوصة | RE140 | RE140 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5 "Remet 4.5" Metzke | 1.5-3.5 ميجا باسكال |
5 " | PR40 | PR40 | ROS RC 50 | 124-142 | 120.5 | 1362 | 80.5 | 3.5 "-4.5" Remet 3.5 "-4.5" Metzke | 1.5-3.5 ميجا باسكال |
5 1/2 بوصة | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68.5 | 4 "-4.5" ريميت 4 "-4.5" ميتزكي | 1.5-3.5 ميجا باسكال |
5 1/2 بوصة | PR52R | PR52 / PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4 "-4.5" ريميت 4 "-4.5" ميتزكي | 1.5-3.5 ميجا باسكال |
5 1/2 بوصة | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84.5 | 4.5 "Remet 4.5" Metzke | 1.5-3.5 ميجا باسكال |
6 بوصة | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4.5 "Remet 4.5" Metzke | 1.5-3.5 ميجا باسكال |
6 "~ 6 1/2" | RC62 / RC62R | RC62 / RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | كطلب | 1.5-3.5 ميجا باسكال |
8 بوصة | RC82 / RC82R | RC82 / RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | كطلب | 1.5-3.5 ميجا باسكال |
10 بوصة | RC100 / RC100R | RC100 / RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | كطلب | 1.5-3.5 ميجا باسكال |
ملحوظات: | |||||||||
Metzke ، موضوع Remet متاح! | |||||||||
أي نوع خاص من عرقوب RC Hammer سيكون متاحًا حسب الطلبات. |
تفاصيل مطرقة الدوران العكسي
عند استخدام نظام التقاطع التقليدي ، تتحرك القصاصات أولاً لأعلى حول الريشة قبل دخول الأنبوب المركزي من خلال فتحات التقاطع.هذه الطريقة سريعة وفعالة من حيث التكلفة ومناسبة بشكل خاص للحفر الاستكشافي الأول.
في عدد من السيناريوهات الجيولوجية ، يمكن أن يكون الحجم الكبير للعينة التي تم جمعها بواسطة أنظمة RC ميزة كبيرة.غالبًا ما تستفيد مشاريع الاستكشاف التي تتعامل مع "تأثير الكتلة الصلبة" (على سبيل المثال ، مشاريع الذهب أو الماس الخشن) من ثقب الحفر ذي القطر الأكبر.تقوم Roschen بشكل عام بحفر ثقوب بقطر يتراوح من 3 "إلى 4" (92 ملم إلى 114 ملم).تبلغ عملية استرجاع العينة من ثقب بقطر 3 بوصات (92 مم) حوالي 11 رطل / قدم (16.4 كجم / م) اعتمادًا على نوع الصخر.
الدوران العكسي RC هي طريقة حفر مستخدمة على نطاق واسع في جميع أنحاء العالم.هذه الطريقة لا تقبل المنافسة في المناطق التي تكون فيها المياه شحيحة أو باهظة الثمن ، مثل أستراليا وغرب إفريقيا (وللسبب نفسه ، في شمال كندا).
ارتفاع معدل الاختراق
ميزة كبيرة لـ RC هي معدل اختراقها العالي.غالبًا ما تتجاوز معدلات الاختراق 80 مترًا لكل نوبة اعتمادًا على ظروف الأرض.غالبًا ما تعني سرعة الحفر توفيرًا كبيرًا في التكلفة مقارنة بأساليب الحفر البطيئة.
جيد في الأرض السيئة
إن حفر RC بالتدوير العكسي غير حساس نسبيًا لظروف الأرض ، والتي قد يكون اختراقها صعبًا أو بطيئًا باستخدام طرق أخرى.تم تطوير الأنبوب المزدوج RC في الأصل كطريقة لحفر التكوينات الجيولوجية "الكابوسية" (مثل التربة الصقيعية ، والحراثة الجليدية ، والصخور المكسورة ، وما إلى ذلك) حيث كانت طرق الحفر التقليدية مكلفة وغير فعالة.
يتم نقل قصاصات حفر RC بالتدوير العكسي إلى السطح داخل الأنبوب المركزي للأنبوب المزدوج.بسبب هذه العينة ، عادةً ما يكون استرداد العينة جيدًا جدًا مع استرداد مرتفع لكل من الغرامات والطين.
صوت بيئي
يتميز الحفر الدوراني العكسي بالعديد من المزايا البيئية.أولاً وقبل كل شيء ، لا تتطلب RC في الغالب مياهًا لحفر الصخور.هذه فائدة في المناطق ذات إمدادات المياه المحدودة أو الحساسة.
بالإضافة إلى ذلك ، يمكن لمصادر المياه المجمدة وخطوط المياه أن تجعل الحفر الشتوي صعبًا ومكلفًا ، إن لم يكن مستحيلًا.في مناطق معينة ، مثل التندرا في القطب الشمالي ، يكون التصريح البيئي أسهل للحفر الشتوي عندما تكون الأرض متجمدة ومن غير المحتمل أن تتعرض للاضطراب.يجعل RC خفيف الوزن الحفر الشتوي في القطب الشمالي خيارًا قابلاً للتطبيق.
