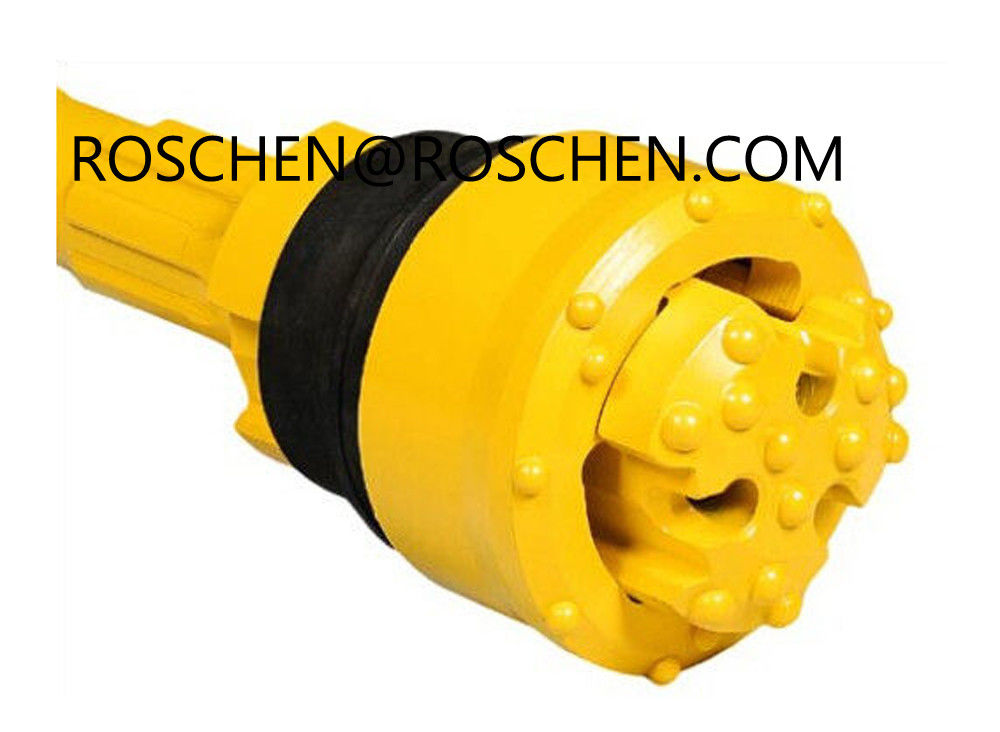

مثقاب مثقل يثقل كاهل نظام الحفر 70 مم - 400 مم OD
نظام حفر ستراتكس
نظام Stratex Drill System (SDS) هو نظام حفر مثقل بالأعباء مصمم للظروف التي تتطلب وجود ثقب بغطاء.تميل الثقوب المنهارة إلى جعل الحفر الثقيل مكلفًا ، مع فقدان معدات الحفر ووقت التعطل.
بالتعاون مع الحفارين ومقاولي الحفر ، تم تطوير SDS للتغلب على هذه المشاكل.يتيح التصميم اللامركزي الحاصل على براءة اختراع وحلقة الثقب المنسدلة (DOR) إنزال سلسلة الحفر والغلاف في الحفرة في وقت واحد مع نظام الحفر بالمطرقة التقليدي.
يدور لقمة SDS ذات التصميم اللامركزي للخارج وتقوم بحفر ثقب بقطر أكبر من الغلاف ، وتجنب الكهوف ، والانجراف ، والمشاكل الأخرى الشائعة في عمليات الحفر العادية في الطبقات الناعمة والحصوية أو الصخور السائبة.نظرًا لأن 90 ٪ من عمليات الحفر في العالم تكون في طبقات فضفاضة ، فإن الاستخدام المحتمل لـ SDS هائل.
بعد الوصول إلى العمق المحدد ، يتم سحب لقمة مثقاب SDS عن طريق عكس اتجاه الدوران وتطبيق الشد على لقمة المثقاب ، التي تحتوي على تفتق وستنسحب إلى الغلاف لسهولة إزالة سلسلة الحفر بالكامل.هذا يترك الغلاف في مكانه للتطبيقات الأخرى أو للإزالة في وقت لاحق.تم تصميم طريقة SDS للاستخدام مع الأنابيب الملولبة ذات الوصلة المتساطحة أو الغلاف من النوع الملحوم وتوفر حجم بت لمجموعة متنوعة من سماكات جدار الغلاف المختلفة.
مزايا SDS:
التطبيقات:
الملحقات المتوفرة مع SDS:
نظام الحفر المثقل
تجميع نظام ستراتكس
يتم استخدام طريقة Stratex للحفر مع الحفارات الهوائية الدوارة ومطارق قاع البئر لمعظم الشركات المصنعة.يتم توصيل قضيب الحفر بالمحرك العلوي للحفارة باستخدام غواصة تحويل أو غواصة دوارة.ثم يتم توصيل قضيب الحفر بمطرقة الحفرة السفلية بنفس الطريقة.تتم إزالة صامولة الظرف وحلقات الانقسام لإدخال ساق جهاز التوجيه وتثبيتها عن طريق استبدال الحلقات المنقسمة وصامولة تشاك. يتم الآن إدخال مثقاب المثقاب ، في الوضع المغلق ، في حذاء الغلاف.نظرًا لأن مطرقة الإيقاع تقع في أسفل الحفرة ، وتعمل مباشرة فوق لقمة الحفر ، يتم نقل القوة لسحب أنبوب الغلاف لأسفل عن طريق حذاء الغلاف.يقوم هواء العادم الناتج عن المثقاب بإعادة توجيه القطع السائبة عبر التجويفات الموجودة على جهاز التوجيه ، مما يدفعها إلى أعلى بين قضيب الحفر وجدار الغلاف من خلال رأس التفريغ ، والذي يتم توصيله بأنبوب الغلاف.باستخدام رأس التفريغ ، فإن الحفر ليس فقط أكثر أمانًا ولكنه أيضًا أكثر نظافة بيئيًا.يمكن استخدام ستراتكس مع الرغوة أو الماء للمساعدة في إزالة القطع.
التنظيف الجيد
يعتبر التنظيف الجيد أمرًا ضروريًا مع أي عملية حفر ناجحة أو في استخدام نظام حفر ثقيل.يوفر نظام ستراتكس نفاثات هوائية أعلى وأسفل جهاز التوجيه ، مما يخلق فراغًا عبر وجه ريشة المثقاب ، ويزيل القطع بسرعة حلقية أكبر.تعمل كربيدات القياس على طول جانب الطيار وقمة المثقاب على سحق القطع إلى جزيئات دقيقة ، تتم إزالة معظمها من الحفرة.يتم دفع القطع المتبقية إلى جدران التجويف ، مما يترك كمية أقل من المواد ليتم استخراجها من الحفرة. |
|
|
مزايا:
|
|
سرعة الهواء مهمة لتنظيف الثقب بكفاءة.من المستحسن أن تكون سرعة الهواء العائد بحد أدنى 4000 قدم في الدقيقة.يحدد الفراغ الحلقي بين أنبوب الحفر والفتحة المحفورة وكذلك سعة الضاغط سرعة الهواء.يمكن حساب سرعة الهواء الحلقي بالقدم في الدقيقة بالصيغة التالية إذا كان استهلاك الهواء والمنطقة الحلقية معروفين:
سرعة الهواء الحلقي (fpm) = |
تم استهلاك الهواء الحر (قدم مكعب في الدقيقة) x 144 |
|
المنطقة الحلقية (قدم مربع) * |
* المنطقة الحلقيّة = .7854 x (قطر الثقب - أنبوب الحفر OD)
الأتى وسائل التنظيف مفيدة أيضًا:
ملاحظة: تتمتع الرغوة بالقدرة على رفع القصاصات وتثبيت جدار الفتحة وتوفر تزييتًا لتسهيل اختراق الغلاف.تتمتع الرغوة أيضًا بأداء حفر جيد في معظم أنواع الطين.
نظام حفر ستراتكس
قضيب الحفر
|
غطاء ممسحة هيئة التفريغ تفريغ المشبك نهاية غلاف فارغ محول المشبك القابضون القابل للاستبدال نهاية دبوس نهاية المربع غلاف المطرقة شانك جهاز التوجيه غلاف الحذاء مثقاب بت |
يستخدم نظام ستراتكس مخرطة من قطعة واحدة وقمة دليلية تتحرك للخارج إلى وضع الفتح الكامل على عمود غريب الأطوار عن طريق تدوير نصف دورة إلى اليمين. يفتح نظام الريشة التجريبية لموسع الثقوب ثقبًا بقطر أكبر من قطر الغلاف.يتم إنزال الغلاف في نفس الوقت في الحفرة حيث يتم حفر لقمة توجيه المثقاب.يتم تدوير لقمة الطيار من 10 إلى 40 دورة في الدقيقة أثناء الحفر بالمطرقة. عند الوصول إلى عمق الحفر المحدد ، يتم سحب نظام مثقاب الطيار إلى الغلاف عن طريق تطبيق شد طفيف وعكس اتجاه دوران الحفر.يشتمل تصميم نظام بت دليلية مخرطة الثقوب على طريقة تحمل مغلقة تجعل فقدان لقمة الطيار مستحيلًا تقريبًا.نظام البت هذا ، في الوضع المغلق ، يمكن إزالته بسهولة من خلال حذاء الغلاف والغلاف. |
||
العمل
|
تراجع
|
|
حفر تلسكوبي
يمكن أن يؤدي استخدام طريقة الحفر المتداخل إلى تحقيق أعماق أعمق.
بعض عينات السلاسل كالتالي: |
365 |
240 |
190 |
140 |
90 |
|
365 |
215 |
165 |
115 |
|
|
365 |
215 |
140 |
90 |
|
يمكن أن تصل أعماق الغلاف مع ستراتكس إلى 500 قدم أو أكثر مع إصدارات المطرقة السفلية اعتمادًا على نوع التكوين ومعدات الحفر وخبرة أفراد الحفر.
عمق حفرة
نظام ستراتكس (مم) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
365 |
الحد الأقصى الطبيعي - عمق الفتحة (قدم) |
200 |
250 |
300 |
500 |
500 |
500 |
500 |
- |
- |
- |
طريقة حفر ستراتكس
طريقة الحفر النهائية
طريقة الحفر الثقيل التي تم تصميمها بواسطة الحفارين للحفارين.أثقل الضربات المادية عندما لا يكون متوقعًا.كن مستعدا.استخدم ستراتكس!
نظام حفر ستراتكس الحاصل على براءة اختراع:
|
1. ساق من قطعة واحدة وجهاز توجيه مصنوع من مواد عالية الجودة مع مراقبة جودة صارمة. 2. يتم استخدام نفاثات الهواء لمنع أي عطل في فتح وسحب تشغيل مثقاب الطيار وتخليص القطع فوق نظام ريشة توجيه مخرطة الثقوب. 3. نظام محمل مختوم لسهولة تدوير المثقاب اللامتراكز للخارج أو سحبه إلى الغلاف. 4. الغلاف مع الحذاء: يمكن تزويد الغلاف بنهايات مستوية أو ملولبة. 5. ممر جانبي مخدد أعلى نظام القفل مباشرة لمسح القطع وضمان ملامسة وجه الحفر بالكامل. 6. كتف مدبب على ريشة مخرطة الثقوب يزيل ربط الغلاف ويساعد في تراجع لقمة المثقاب في الغلاف. 7. مخرطة من قطعة واحدة وقمة دليلية مصنعة من مواد عالية الجودة ، مع مراقبة جودة صارمة. 8. قياس كربيدات الحماية للخدمة الشاقة ، وقمة الطيار من قطعة واحدة ومثقاب الثقوب. 9. كربيد القبة على لقمة الطيار والمخرطة الثقيلة. |
|
تستخدم عندما يكون الحفر متحدة المركز أحد المتطلبات:
* عند استخدامه جنبًا إلى جنب مع توصيات ومواصفات الشركة المصنعة. |
حلقة الانزال تحت مخرطة الثقوب
أداة |
غلاف |
اسمى، صورى شكلى، بالاسم فقط |
غلاف |
غلاف |
الفجوة |
70 ملم |
3.5 |
3.0 |
. 216 |
2.75 |
3.75 |
80 ملم |
4.0 |
3.5 |
.266 |
3.125 |
4.875 |
90 ملم |
4.5 |
4.0 |
.237 |
3.625 |
5.0 |
115 ملم |
5.563 |
5.0 |
.258 |
4.5 |
6.125 |
140 ملم |
6.625 |
6.0 |
.280 |
5.5 |
7.5 |
165 ملم |
7.625 |
7.0 |
.301 |
6.5 |
8.75 |
190 ملم |
8.625 |
8.0 |
.322 |
7.5 |
9.75 |
210 ملم |
9.625 |
9.0 |
.342 |
8.350 |
11.0 |
215 ملم |
10.0 |
9.5 |
.350 |
8.625 |
11.125 |
240 ملم |
10.75 |
10.0 |
.365 |
9.525 |
11.25 |
أدوات التميز والمتانة لأكثر من 30 عامًا
|
الحد الأقصى لضغط الهواء الموصى به لأنظمة حفر ستراتكس الحد الأقصى لضغط الهواء الموصى به لحفر ستراتكس بمطارق سفلية هو 12 بار ، أي ما يعادل 210 رطل / بوصة مربعة. تعتمد سرعة الدوران على حجم لقمة ستراتكس والتشكيل الذي يتم حفره.قد تكون سرعة الدوران متغيرة مع تغير التكوين.يوضح الجدول سرعات الدوران الموصى بها لأحجام ستراتكس المختلفة. |
سرعات الدوران الموصى بها
نظام ستراتكس (مم) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
280 |
السرعة (دورة في الدقيقة) |
20 - 40 |
10 - 25 |
يجب أن تتمتع منصات الحفر بعزم دوران كافٍ للحفر باستخدام ستراتكس.يوضح الجدول سرعات الدوران الموصى بها لمختلف أحجام بتات ستراتكس.
عمق حفرة
نظام ستراتكس (مم) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
280 |
الحد الأدنى لعزم الدوران (قدم / رطل) |
570 |
600 |
663 |
1470 |
2200 |
2950 |
4000 |
4000 |
4000 |
7000 |
"توفر ROSCHEN أوسع نطاق من المرونة عندما يتعلق الأمر بحجم جدار الغلاف
السماكة ، مما يجعل الطلب عليه مرتفعًا من قبل المستخدمينجميع الأنظمة كاملة وجاهزة ل
إعادة البيع في غضون أسبوع أو أسبوعين ، وهو إطار زمني لا يمكن للمصنعين الآخرين تحقيقه ".
أداة الحفر فوق العبء Stratex: الحجم والرسم البياني الفني
حجم الأداة |
أحجام الغلاف |
معرف حذاء القيادة |
طول حذاء القيادة |
دليل مسافة الغلاف |
القطر المعزز |
قليلا |
دليل مسافة الغلاف |
||
الحجم الاسمي |
التطوير التنظيمي |
الجدران |
|||||||
70 |
3 |
3.50 |
. 216 |
2.750 |
2.5 |
4.25 |
3.75 |
2.75 |
2.968 |
80 |
3.5 |
4.0 |
.237 |
3.156 |
2.75 |
4.5 |
4.375 |
3 |
3.437 |
90 |
4 |
4.5 |
.247 |
3.650 |
3.5 |
5 |
5 |
3.5 |
3.937 |
110 |
5 |
5.562 |
.375 |
4.375 |
5.5 |
7.50 |
6.125 |
4.25 |
4.75 |
115 |
5 |
5.562 |
.258 |
4.575 |
5.5 |
7.50 |
6.125 |
4.25 |
4.937 |
132 |
6 |
6.625 |
.432 |
5.188 |
5 |
7.75 |
7.5 |
4.875 |
5.593 |
140 |
6 |
6.625 |
.280 |
5.575 |
5 |
7.75 |
7.5 |
5.125 |
5.937 |
142 |
7 |
7 |
.498 |
5.575 |
5 |
7.625 |
7.875 |
5.25 |
5.875 |
150 |
7 |
7 |
.272 |
5.937 |
5 |
7.625 |
7.875 |
5.25 |
6.375 |
160 |
7 |
7.625 |
.500 |
6.036 |
5.5 |
8.25 |
8.75 |
6.125 |
6.500 |
165 |
7 |
7.625 |
.301 |
6.575 |
5.5 |
8.25 |
8.75 |
6.25 |
6.937 |
180 |
8 |
8.625 |
.500 |
7.075 |
6 |
8.75 |
10 |
6.75 |
7.535 |
190 |
8 |
8.625 |
.277 |
7.575 |
6 |
8.75 |
10 |
7.375 |
7.937 |
200 |
9 |
9.625 |
.500 |
7.937 |
6 |
9 |
11 |
7.625 |
8.437 |
210 |
9 |
9.625 |
.342 |
8.312 |
6 |
9 |
11 |
8 |
8.845 |
215 |
10 |
10 |
.250 |
8.625 |
6 |
9 |
11 |
8 |
9.250 |
230 |
10 |
10.75 |
.500 |
9.050 |
7 |
10.25 |
11.75 |
8.75 |
9.625 |
235 |
10 |
10.75 |
.365 |
9.275 |
7 |
10.25 |
11.75 |
9 |
9.890 |
250 |
11 |
11.75 |
.500 |
10 |
7 |
10.75 |
13.25 |
9.625 |
10.62 |
260 |
11 |
11.75 |
.375 |
10.25 |
7 |
10.75 |
13.25 |
10 |
10.87 |
280 |
12 |
12.75 |
.500 |
10.937 |
7 |
11 |
14.5 |
10.625 |
11.56 |
300 |
13.37 |
13.375 |
.430 |
* |
8 |
12 |
15 |
10.625 |
* |
310 |
14 |
14 |
.500 |
12.25 |
8 |
12 |
15.75 |
12 |
12.87 |
360 |
16 |
16 |
.500 |
14.25 |
10 |
14.25 |
18 |
14 |
14.87 |
410 |
18 |
18 |
.500 |
* |
10 |
* |
20 |
15 |
* |
420 |
18.62 |
18.62 |
.430 |
* |
10 |
* |
20.37 |
15 |
* |
455 |
20 |
20 |
.500 |
* |
11 |
* |
22 |
17.5 |
* |
510 |
22 |
22 |
.500 |
20.075 |
11 |
16 |
24 |
18 |
* |
560 |
24 |
24 |
.500 |
22.075 |
11 |
16.5 |
26 |
20 |
22.75 |
610 |
26 |
26 |
.500 |
23.875 |
12 |
17 |
28 |
22 |
* |
660 |
28 |
28 |
.500 |
25.875 |
12 |
17.5 |
30 |
24 |
* |
710 |
30 |
30 |
.500 |
27.875 |
12 |
19 |
32.5 |
26 |
* |
760 |
32 |
32 |
.500 |
29.875 |
14 |
21 |
34.5 |
28 |
* |
810 |
34 |
34 |
.500 |
31.875 |
14 |
21.5 |
36.5 |
30 |
32.62 |
860 |
36 |
36 |
.500 |
33.75 |
14 |
23 |
38.5 |
32 |
* |
1000 |
42 |
42 |
.500 |
39.375 |
16 |
* |
44.5 |
38 |
* |
1150 |
48 |
48 |
.500 |
45.375 |
16 |
* |
51 |
42 |
* |
مركز ستراتكس *
|
أحدث مخرطة تحت مخرطة المركز تستخدم للقطر الكبير المتطلبات:
|
حجم الأداة |
أحجام الغلاف |
حذاء القيادة |
طول حذاء القيادة |
دليل غلاف حي. |
القطر المعزز |
دليل التطوير التنظيمي |
||
خافت |
الحجم الاسمي |
التطوير التنظيمي |
ماكس |
|
|
|
|
|
460 |
20 |
20.000 |
0.500 |
18.125 |
9.000 |
14.00 |
21.250 |
18.750 |
510 |
22 |
22.000 |
0.500 |
20.125 |
10.000 |
15.50 |
23.250 |
20.750 |
560 |
24 |
24.000 |
0.500 |
22.125 |
10.000 |
15.50 |
25.250 |
22.750 |
610 |
26 |
26.000 |
0.500 |
24.125 |
11.000 |
16.50 |
27.250 |
24.750 |
660 |
28 |
28.000 |
0.500 |
26.125 |
12.000 |
17.50 |
29.250 |
26.750 |
710 |
30 |
30.000 |
0.500 |
27.875 |
12.000 |
19.00 |
32.500 |
* |
760 |
32 |
32.000 |
0.500 |
29.875 |
14.000 |
21.00 |
34.500 |
* |
810 |
34 |
34.000 |
0.500 |
31.875 |
14.000 |
21.50 |
36.500 |
36.620 |
860 |
36 |
36.000 |
0.500 |
33.750 |
14.000 |
23.00 |
38.500 |
* |
1000 |
42 |
42.000 |
0.500 |
39.375 |
16.000 |
* |
44.500 |
* |
1150 |
48 |
48.000 |
0.500 |
45.375 |
16.000 |
* |
51.000 |
* |
