| Place of Origin | Germany |
| اسم العلامة التجارية | ROSCHEN |
| إصدار الشهادات | ISO9001 |
| Model Number | 56mm, 66mm, 76mm, 86mm, 89mm, 101mm, 116mm, 130mm, AW, BW, HW, NW, PW, SW, ZW |

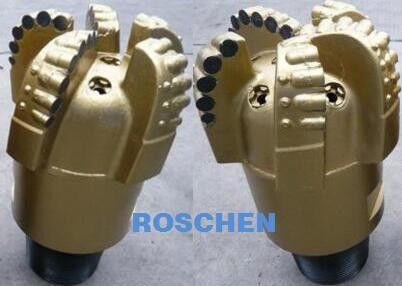

لقم الثقب المضغوط متعدد الكريستالات المضغوطة للبت الصخور / الملبدات PDC المسطحة المسطحة
مثقاب الحفر PDC الملبد المسطح الكريستالي بت الماس المضغوط للحفر الناعم بتكوين صخور مكسورة
مثقاب الحفر المسطح PDC الملبد المسطح الكريستالي بت الماس
مثالي للحفر في التكوينات الرسوبية اللينة إلى المتوسطة المتجانسة والمختصة. تتوفر قواطع PCD بعدة أحجام ، وهي موجودة لتحقيق أقصى معدل اختراق وعمر طويل حسب التطبيق. يتم تصنيعها مع هيئة مصفوفة قوية مقاومة للاهتراء وتعزيز المقياس. نتيجة لذلك ، يمكن تدوير أو استبدال القواطع البالية مما يسمح باستخدام متواصل للبت.
مزايا المنتج:
1. بت متكلس PCD مع أسنان PCD متميزة.
2. كربيد التنغستن كجسم مثقاب.
3. فوق 50 سنوات خبرة manufacturering.
4. نوعية صلبة.
5. تخطيط القاطع متوازن بالقوة لحفر ثقب دائري دقيق وتقليل الدوران.
6. فتحات خردة كبيرة وموانئ التنظيف.
7. التصميم الهندسي المتقدم لاختراق أسرع.
PDC مثقاب أفضل الأسعار للبيع
مقدمة من PDC (الكريستالات الماس المضغوط):
PDC مصنوع من الماس الصغرى والركيزة سبائك الصلب تحت درجة حرارة عالية وعالية
الضغط. إنها تتمتع بمقاومة عالية للاهتراء مثل الماس ، وفي نفس الوقت مقاومة الصدمات مثل السبائك الصلبة وهذا ما يجعلها أفضل المواد كآلة قطع مثقاب. عززت PDC لديه مسحوق الماس الكثيفة أعلى ، أدلى الركيزة سبائك مخلب الثابت طبقتين الصلبة ككل واحدة. لذلك ، PDC المقوى لمقاومة التآكل العشاء ، أطول خدمة الحياة وكفاءة عالية.
الميزات:
1. مناسب للميونات اللينة إلى المتوسطة (f = 1-10) ، ومناسبة بشكل خاص للبناء الصخري الصعب ، غير متوفر في التكوينات الكاشطة المكسورة القوية والمكسورة.
2. الجسم بت تعتمد التكنولوجيا المتقدمة تلبد ، لديها قوة عالية وحماية قياس جيد ؛
3. قواطع الماس المدمجة ذات الكريستالات العالية الجودة (PDC) حيث أن أسنان القطع وتكنولوجيا اللحام المتقدمة تجعل البتات تتمتع بجودة مستقرة.
4. البتات لها قابلية تطبيق قوية للطبقة ، كفاءة حفر عالية وعمر طويل. أداء مختلف أفضل بكثير من بت PDC الجسم الصلب.
| حجم بت (بوصة) | رقم تعريف API المعتاد (بوصة) | الموصى بها جعل TORQUE (KN.M) |
| 4 1/2 إلى 4 3/4 | 2 7/8 API | 6.0 ~ 7.5 |
| 5 1/8 إلى 7 3/8 | 3 1/8 API | 9.5 ~ 12 |
| 7 1/2 إلى 9 3/8 | 4 1/2 API | 16.0 ~ 22 |
| 9 1/2 إلى 14 1/2 | 6 5/8 API | 38 ~ 43 |
| 14 5/8 إلى 17 1/2 | 7 5/8 API | 46 ~ 54 |
| الموصى بها الماس PDC بت عزم الدوران | |||
| حجم بت | حجم وأسلوب اتصال API الروتاري | عزم الدوران الموصى به | |
| بوصة | بوصة | kft.lbs | KN.m |
| 3-11 / 16 "~ 4-1 / 2" | 2-3 / 8 "ريج | 2.4 ~ 2.7 | 3.3 ~ 3.6 |
| 4-17 / 32 "~ 5" | 2-7 / 8 "ريج | 4.7 ~ 5.1 | 6.3 ~ 6.9 |
| 5-1 / 32 "~ 7-3 / 8" | 3-1 / 2 "ريج | 7.7 ~ 8.4 | 10.4 ~ 11.4 |
| 7-13 / 32 "~ 9-3 / 8" | 4-1 / 2 " | 17.8 ~ 19.5 | 24.1 ~ 26.5 |
| 9-13 / 32 "~ 14-1 / 2" | 6-5 / 8 " | 38.2 ~ 42.0 | 51.7 ~ 56.9 |
| 14-9 / 16 "~ 26" | 7-5 / 8 " | 60.9 ~ 67.0 | 82.5 ~ 90.8 |
| مواصفات مثقاب PDC | |||||||||
| أنواع رئيسية | تخصيص | أوصى عملية المعلمة | |||||||
| بحجم | نموذج | الكمية من ريش | حجم القاطع الأساسي | فوهة الكمية | مقياس الطول | صلة | سرعة الدوران (دورة / دقيقة) | الوزن على بت (kn) | معدل التدفق (lps) |
| 6 " | M1375GR / M433 | 7 | Ø13mm | 6 | 1.5 "~ 2" | 3 1/2 ريج | 80 ~ 300 | 10 ~ 80 | 20 ~ 35 |
| 8 1/2 " | M1375GR / M433 | 7 | Ø13mm | 6 | 2 "~ 3.5" | 4 1/2 ريج | 60 ~ 260 | 60 ~ 100 | 22 ~ 35 |
| 8 1/2 " | M1952FC / M323 | 5 | Ø19mm | 5 | 2 "~ 3.5" | 4 1/2 ريج | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 8 1/2 " | M1655FGA / M323 | 5 | Ø16mm | 7 | 2 "~ 3.5" | 4 1/2 ريج | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 8 1/2 " | M1655FG / M423 | 6 | Ø16mm | 8 | 2 "~ 3.5" | 4 1/2 ريج | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 8 1/2 " | M1655G / M423 | 6 | Ø16mm | 6 | 2 "~ 3.5" | 4 1/2 ريج | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 8 1/2 " | M1953X / M323 | 5 | Ø19mm | 5 | 2 "~ 3.5" | 4 1/2 ريج | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 8 1/2 " | M1954 / M323 | 5 | Ø19mm | 5 | 2 "~ 3.5" | 4 1/2 ريج | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 8 1/2 " | M1366FG / M433 | 6 | Ø13mm | 6 | 2 "~ 3.5" | 4 1/2 ريج | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 8 1/2 " | M1676FG / M423 | 7 | Ø16mm | 7 | 2 "~ 3.5" | 4 1/2 ريج | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 8 1/2 " | M1942 / M223 | 4 | Ø19mm | 4 | 2 "~ 3.5" | 4 1/2 ريج | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 8 1/2 " | S1365 / S423 | 6 | Ø13mm | 6 | 2 "~ 3.5" | 4 1/2 ريج | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 8 1/2 " | S1665 / S323 | 6 | Ø16mm | 6 | 2 "~ 3.5" | 4 1/2 ريج | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 9 1/2 " | S1953FG / S323 | 5 | Ø19mm | 6 | 2 "~ 3.5" | 6 5/8 ريج | 60 ~ 250 | 20 ~ 100 | 30 ~ 40 |
| 9 1/2 " | M1664FG / M423 | 6 | Ø16mm | 8 | 2 "~ 3.5" | 6 5/8 ريج | 60 ~ 250 | 20 ~ 110 | 30 ~ 40 |
| 11 5/8 " | S1653 / S223 | 5 | Ø16mm | 7 | 2.5 "~ 4" | 6 5/8 ريج | 60 ~ 250 | 30 ~ 130 | 30 ~ 60 |
| 12 1/4 " | M1963GR / M223 | 6 | Ø19mm | 6 | 2.5 "~ 4" | 6 5/8 ريج | 80 ~ 250 | 30 ~ 140 | 28 ~ 70 |
| 12 1/4 " | M1662GR / M323 | 6 | Ø16mm | 7 | 2.5 "~ 4" | 6 5/8 ريج | 80 ~ 250 | 30 ~ 140 | 28 ~ 70 |
| 12 1/4 " | M1675GR / M423 | 7 | Ø16mm | 6 | 2.5 "~ 4" | 6 5/8 ريج | 80 ~ 250 | 30 ~ 140 | 28 ~ 70 |
| 12 1/4 " | S1952C / S323 | 5 | Ø19mm | 7 | 2.5 "~ 4" | 6 5/8 ريج | 80 ~ 250 | 30 ~ 150 | 40 ~ 55 |
| 13 5/8 " | S1952 / S324 | 5 | Ø19mm | 7 | 2.5 "~ 4" | 6 5/8 ريج | 60 ~ 250 | 20 ~ 110 | 45 ~ 60 |
| 14 3/4 " | M1952 / M324 | 5 | Ø19mm | 7 | 2.5 "~ 4" | 7 5/8 ريج | 60 ~ 250 | 20 ~ 110 | 45 ~ 60 |
| 14 3/4 " | S1952 / S324 | 5 | Ø19mm | 7 | 2.5 "~ 4" | 7 5/8 ريج | 60 ~ 250 | 20 ~ 110 | 45 ~ 60 |
| 16 " | S1952 / S324 | 5 | Ø19mm | 7 | 2.5 "~ 4" | 7 5/8 ريج | 60 ~ 250 | 30 ~ 180 | 45 ~ 70 |
| 16 " | S1655JA / S324 | 6 | Ø16mm | 9 | 2.5 "~ 4" | 7 5/8 ريج | 60 ~ 250 | 30 ~ 180 | 45 ~ 70 |
| 17 1/2 " | S1665JA / S324 | 6 | Ø16mm | 9 | 3.5 "~ 5" | 7 5/8 ريج | 60 ~ 250 | 30 ~ 200 | 45 ~ 80 |
| 17 1/2 " | S1954 / S324 | 5 | Ø19mm | 7 | 3.5 "~ 5" | 7 5/8 ريج | 60 ~ 250 | 30 ~ 200 | 45 ~ 80 |
| 22 " | S1995CA / S324 | 9 | Ø19mm | 12 | 2.5 "~ 3.5" | 7 5/8 ريج | 60 ~ 250 | 30 ~ 200 | 45 ~ 80 |
