NQU تحت الأرض ، أنبوب مزدوج ، برميل أساسي ، تجميع للحفر الأفقي
تقدم Roschen برميلًا أساسيًا قياسيًا NQU NWL-U للاستخدام مع قضبان NQ / NRQ / NT.يعتبر البرميل الأساسي NQU مثاليًا للاستخدام في معظم ظروف الحفر تحت الأرض ومتاح للتطبيق في فتحة DCDMA القياسية بحجم N.يتكون من مجموعة رأس NQU ومكونات الأنبوب الداخلي NQU ومكونات الأنبوب الخارجي NQU.
NQU برميل حفر الأساسية الماس تحت الأرض
برميل نواة سلكي NQU
NQU برميل مزدوج الأنبوب الأساسي
الجمعية رئيس NQU
برميل NQU الأساسي

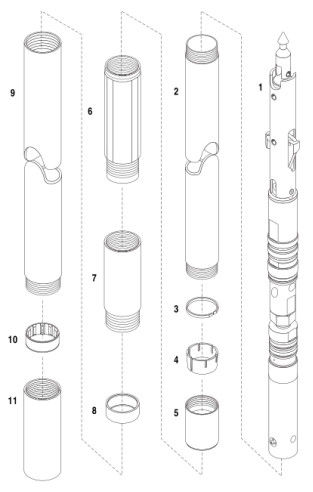

التكوين القياسي للبرميل الأساسي NQU:
1-الجمعية الرئيسية NQU
2-NQU الأنبوب الداخلي
3-NQU Stop Ring
4-NQU Core رافع
5-NQU الأساسية رافع القضية
6-NQU قفل اقتران
7-NQU محول اقتران
8-NQU Landing Ring
9-NQU الأنبوب الخارجي
10-NQU مثبت الأنبوب الداخلي
11-NQU واقي الخيط
NQU غير معلمة | مم | بوصة |
قطر فتحة NQU (تقريبًا) | 75.8 | 2.984 |
قطر النواة NQU (تقريبًا) | 47.6 | 1.874 |
NQU Core Bit Set OD (تقريبًا) | 75.3 | 2.965 |
معرف مجموعة بت NQU الأساسية (تقريبًا) | 47.6 | 1.874 |
مجموعة NQU Reaming Shell Set OD (تقريبًا) | 75.8 | 2.984 |
NQU الأنبوب الخارجي OD | 73 | 2.874 |
معرف الأنبوب الخارجي NQU | 60.3 | 2.374 |
NQU الأنبوب الداخلي OD | 55.6 | 2.189 |
معرف الأنبوب الداخلي NQU | 50 | 1.969 |
ملاحظة:
(1) لم يتم تضمين لقمة NQU الأساسية وغطاء التوسيع.
(2) 1.5 متر / 5 قدم و 3 متر / 10 قدم براميل NQU الأساسية متوفرة.
(3) يتوفر أيضًا أحدث أسطوانة قلب NQU برأس الحربة MKII.
