| مكان المنشأ | الصين |
| اسم العلامة التجارية | ROSCHEN |
| إصدار الشهادات | ISO |
| رقم الموديل | IR380 |

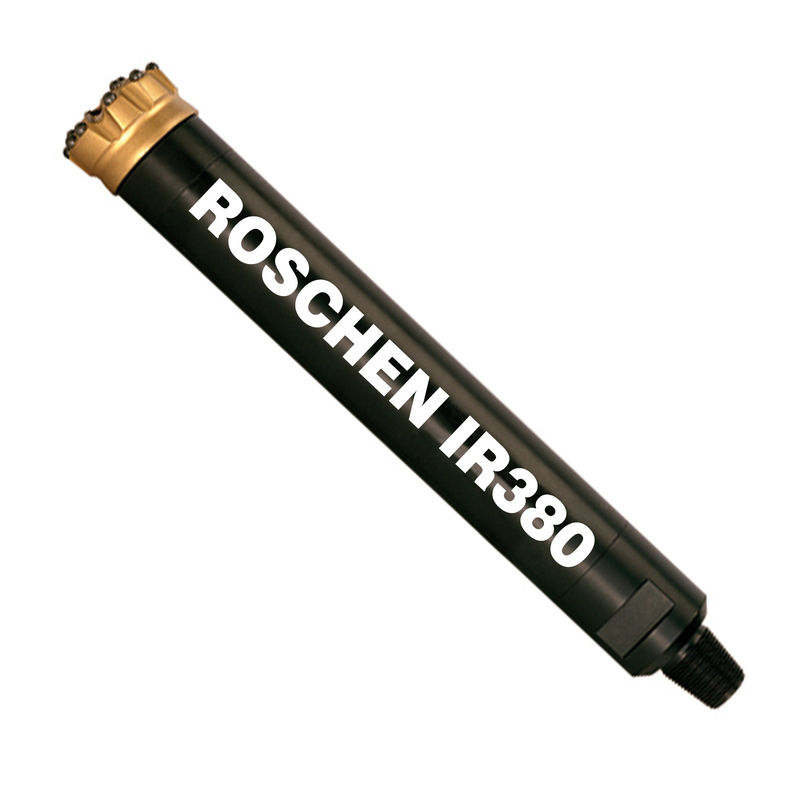

IR380 DTH HAMMER
IR380 - 4 1/2 "البطاقة RH - 8" DTH مطرقة Epiroc DTH مطرقة لحفر الثقوب
مطرقة تحت الحفرة
المطرقات Roschen DTH تجمع بين قوة تأثير مكثفة مع خسارة طاقة منخفضة وخفض استهلاك الوقود.حياة خدمة طويلة ومنتجة محسّنة.
انخفاض تكاليف التشغيل
توفر تصاميم مطرقة Roschen DTH طاقة عالية وكفاءة الهواء ، مما يقلل من تكاليف التشغيل وانبعاثات ثاني أكسيد الكربون من منصات الحفر.
المنتجات المخصصة والمتعددة الاستخدامات
تعمل هذه المطرقات مع العديد من الأوتاد القياسية في الصناعة ومجموعة واسعة من المطرقات ذات الحجم القياسي. تغطي مجموعة منتجات مطرقات DTH من Roschen جميع التطبيقات وظروف التعدين.
خدمة سهلة
الصيانة المباشرة تساعد على تقليل وقت توقف الآلة، مما يزيد من إنتاجيتك.
نطاق الحفر: ø194-ø305
ضغط العمل: 8-30 بار
استهلاك الهواء: 10بار - 12m3/min
18بار - 26m3/min
24بار - 35m3/min
| مواصفات مطرقة DTH من روشن | |||||||
| حجم المطرقة | (بيت شانك) | رمز روشن | خيط الاتصال | قطعة مناسبة | ضغط العمل | استهلاك الهواء | |
| 2" | BR2 | ROS 11 ROS 22 | صندوق RD50 | ¢70-¢90ملم | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
| 1.0Mpa | 4m3/min | ||||||
| 1.4Mpa | 5m3/min | ||||||
| 3" | ديه دي دي 35 | ROS 32 | API 2 3/8" Reg | ¢90-¢110ملم | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
| COP32 / COP34 | |||||||
| M30 | 1.5Mpa | 9m3/min | |||||
| 4" | DHD340 | ROS 34 | API 2 3/8" Reg | ¢110-¢135ملم | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
| IR340 | |||||||
| مؤتمر الأطراف | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3/min | |||||
| M40 | 2.4Mpa | 15m3/min | |||||
| 5" | DHD350 | ROS 52 ROS 54 | API 2 3/8"Reg/API 3 1/2" Reg | ¢135-¢155ملم | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
| IR350 | |||||||
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3/min | |||||
| M50 | 2.4Mpa | 23m3/min | |||||
| 6" | DHD360 | ROS 62 ROS 64 | API 3 1/2" Reg | ¢155-¢190ملم | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
| IR360 | |||||||
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3/min | |||||
| M60 | 2.4Mpa | 28.5m3/min | |||||
| 8" | DHD380 | ROS 82 ROS 84 | API 4 1/2" Reg | ¢195-¢254ملم | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
| IR380 | |||||||
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3/min | |||||
| SD8 | 2.4Mpa | 34 متر / دقيقة | |||||
| M80/M85 | |||||||
| 10 " | SD10 | ROS 100 | API 6 5/8" Reg | ¢254-¢311ملم | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
| (نومة100) | 1.8Mpa | 40 متر / دقيقة | |||||
| ROS 100 | 2.4Mpa | 55 متر / دقيقة | |||||
| 12" | DHD1120 | ROS 120 | API 6 5/8" Reg | ¢305-¢445ملم | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
| SD12 | 1.8Mpa | 56 متر3/دقيقة | |||||
| (نومة120) | 2.4Mpa | 78 متر / دقيقة | |||||
| ملاحظات: | |||||||
| API، Metzke، Remet، فاب خيط متاح! | |||||||
| أي حجم، نوع خاص من العضو من DTH مطرقة ستكون متاحة عن طريق الطلب. | |||||||
ميزة الهيكل:
1خيط API القياسي
2. الجزء العلوي مع زر الكربيد الاسمنت (بديل)
3يتم تجميع الأجزاء الداخلية بشكل كبير لتجنب التآكل التفاعلي وتزداد موثوقية المطرقة.
4- غلاف البستون: استخدام الفولاذ سبائك متفوقة، موثوقية أفضل وأطول من الحياة بعد المعالجة الحرارية.
5تصميم هيكل المطرقة الأمامية: عند سحب المطرقة، فإن تأثير المكبس الأخير سيقع على خطوة غلاف المكبس، مما يضمن سلامة خطوط المحرك الفرعية وحلقة الاحتفاظ.
من أجل زيادة عمر العمل من غلاف المكبس عند الحفر كل صخرة خاشعة،تم تصميم السفينة لتكون مكونة من ثلاث قطع ولا يحتاج سوى الغلاف المقاوم للاستعمال إلى استبدال في الوقت المناسب.
يتم تصميم المكبس المعالج بالحرارة ونظام توجيه الأسطوانة الداخلية بشكل معقول لتحقيق أعلى كفاءة وأكبر قوة تأثير.سرعة الاختراق أسرع بنسبة 10 إلى 30٪ من المنتجات الأخرى من نفس النوع.
تصميم الهيكل الأمثل لـ ROSCHEN: عدد أقل من ثقوب الهواء على الأسطوانة الداخلية ، أعلى صلابة فتحة الهواء.
يتم معالجة الخيوط المتعددة بواسطة CNC لتحقيق دقة عالية ، مما يجعل التجميع سهلاً وسلسًا. يتم معالجة المحرك الحراري للحصول على قدرة أفضل على القطع وطول العمر.
