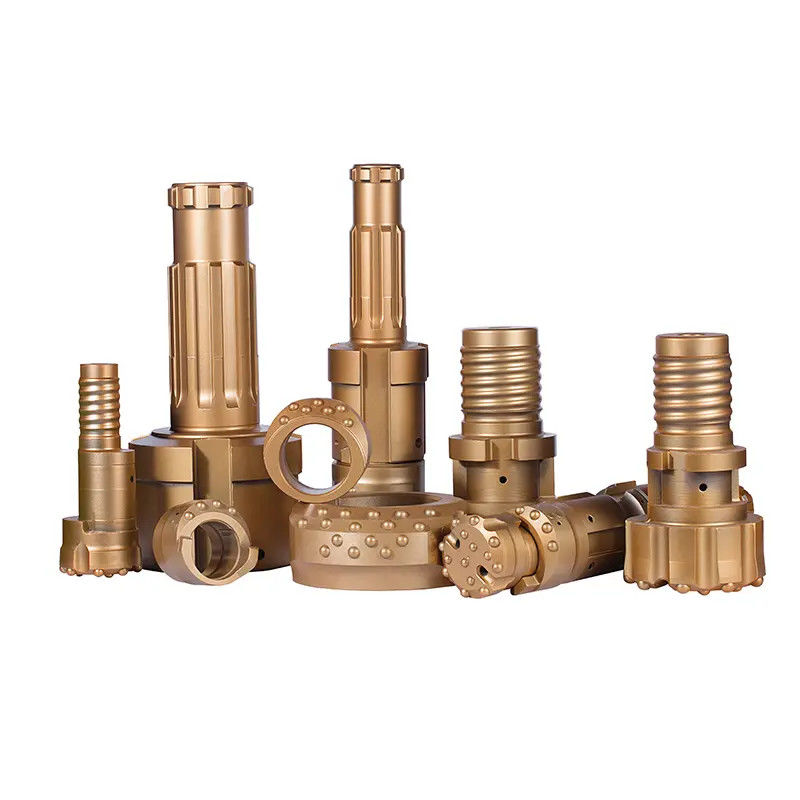

نظام حفر الغلاف متحد المركز ODEX
تعامل مع التربة غير المستقرة والرمال المتحركة والحصى وظروف التغطية الزائدة الصعبة بكفاءة وموثوقية لا مثيل لها باستخدام نظام حفر الغلاف متحد المركز ODEX. هذه التكنولوجيا المبتكرة والحاصلة على براءة اختراع هي المعيار الصناعي لحفر وتغليف الثقوب في وقت واحد في البيئات الجوفية الصعبة حيث تفشل الطرق التقليدية أو تثبت أنها مكلفة.
كيف يعمل نظام ODEX الثوري:
يكمن العبقرية الأساسية في لقمة توسيع الحفر الفريدة ذات المركزية:
الحفر التجريبي: تبدأ لقمة الحفر القياسية (الموجودة داخل موسع الحفر متحد المركز) الثقب التجريبي.
التوسيع متحد المركز: مع بدء الدوران، تدفع القوة الطاردة المركزية موسع الحفر متحد المركز ذو القطر الأكبر إلى الخارج.
التغليف المتزامن: يوفر هذا الثقب الموسع، الذي تم إنشاؤه بواسطة موسع الحفر متحد المركز الدوار، الخلوص المثالي للغلاف (أنبوب الحفر المجوف) ليتبعه على الفور خلف اللقمة.
الحماية المستمرة: يتم تقدم الغلاف في وقت واحد مع عملية الحفر، مما يوفر دعمًا فوريًا للثقب ويمنع الانهيار أو دخول السوائل أو التلوث.
دائمًا ما يأتي الحفر عبر التكوينات ذات التكوين غير المتماسك مع مشاكل مثل انهيار أو انهيار الثقب.
*قائمة الأجزاء ذات الصلة*
*إجراءات العمل*
الميزات والمزايا الرئيسية:
• ثبات الثقب الذي لا مثيل له: يعمل على تثبيت الثقوب على الفور في التربة المنهارة والرمال المتحركة والحصى والصخور المتصدعة. يزيل غسل الثقوب والانهيارات.
• كفاءة فائقة: يقلل الحفر والتغليف في تمريرة واحدة بشكل كبير من الوقت والعمل والتكاليف الإجمالية للمشروع مقارنة بالطرق التقليدية "الحفر ثم التغليف".
• الحد الأدنى من التأثير البيئي: يمنع هجرة السوائل بين طبقات المياه الجوفية، ويحمي جودة المياه الجوفية، ويقلل من فقدان سائل الحفر في التكوينات. مثالي للمواقع الحساسة بيئيًا.
• تعدد الاستخدامات: أثبتت فعاليتها لمجموعة واسعة من التطبيقات: التحقيق في الموقع الجيوتقني، وتركيب آبار المياه (خاصة في التكوينات الصعبة)، وركائز الأساس، وتثبيت الأرض، والثقوب التجريبية للحفر الدقيق، وتركيب حلقات الطاقة الحرارية الأرضية، وحفر ثقوب الجص.
• يخترق العوائق: يحفر بشكل فعال من خلال الحصى والصخور والحطام داخل التغطية الزائدة غير المتماسكة.
• تقليل المخاطر: يقلل بشكل كبير من خطر الأدوات العالقة والثقوب المفقودة والتأخيرات المكلفة المرتبطة بظروف الأرض غير المستقرة.
• الغلاف ذو الوصلة المتدفقة: يستخدم غلافًا قويًا ومترابطًا لتقدم سلس وأداء مثالي.
• موثوقية مثبتة: تشهد عقود من النجاح العالمي على متانة النظام وفعاليته في أصعب الظروف الأرضية.
نظام حفر الغلاف متحد المركز ODEX - المعلمات النموذجية
| نظام حفر الغلاف متحد المركز ODEX - المعلمات النموذجية | ||
| المعلمة | النطاق/الخيارات النموذجية | ملاحظات |
| قطر الغلاف (OD) | 114 مم (4.5 بوصة)، 140 مم (5.5 بوصة)، 168 مم (6.5 بوصة)، 194 مم (7.5 بوصة) | الأحجام الأكثر شيوعًا. أكبر/مخصص متاح. |
| قطر الثقب المحفور | ~ 1.3x - 1.5x OD الغلاف | يتم تحديده بواسطة حجم موسع الحفر متحد المركز. |
| مادة موسع الحفر | إدخالات كربيد التنجستن، سبائك الفولاذ الصلب | مقاومة عالية للتآكل. |
| نوع الغلاف | وصلة متدفقة، فولاذ عالي الشد | يضمن القوة والتقدم السلس. |
| طريقة القيادة | المطرقة العلوية (مطارق DTH)، الدوارة (أسفل الحفرة أو مطرقة ODEX) | متوافق مع منصات الحفر القياسية. |
| الأعماق النموذجية | حتى 100+ متر (300+ قدم) | يعتمد على ظروف الأرض وقدرة الحفارة. |
المواصفات:
|
نوع ODEX |
حجم الغلاف الموصى به |
الحد الأدنى لسمك الجدار |
قطر اللقمة التجريبية |
قطر موسع الحفر |
لأجل سيقان المطرقة |
||||||
|
الحد الأقصى لـ OD |
الحد الأدنى لـ ID |
||||||||||
|
مم |
بوصة |
مم |
بوصة |
مم |
بوصة |
مم |
بوصة |
مم |
بوصة |
||
|
90 |
115 |
4 1/2 |
102 |
4 |
6 |
15/64 |
90 |
3 35/64 |
123 |
4 27/32 |
DHD3.5, Cop34, Mission 30 |
|
115 |
142 |
5 19/32 |
125 |
4 59/64 |
7 |
9/32 |
115 |
4 17/32 |
155 |
6 7/64 |
DHD340A, SD4, QL40, Mission40 |
|
115 |
146 |
5 3/4 |
128 |
5 3/64 |
7 |
9/32 |
116 |
4 9/16 |
152 |
6 |
|
|
140 |
168 |
6 5/8 |
152 |
5 63/64 |
8 |
5/16 |
140 |
5 1/2 |
189 |
7 7/16 |
DHD350R, SD5, QL50, Mission50 |
|
144 |
178 |
7 |
160 |
6 19/64 |
9 |
23/64 |
144 |
5 9/16 |
192 |
7 9/16 |
|
|
165 |
196 |
7 23/32 |
183 |
7 13/64 |
6 |
15/64 |
166 |
6 17/32 |
211 |
8 19/64 |
DHD360, SD6, QL60, Mission60 |
|
180 |
219 |
8 5/8 |
194 |
7 5/8 |
6 |
15/64 |
179 |
7 3/64 |
232 |
9 1/8 |
|
|
190 |
219 |
8 5/8 |
205 |
8 1/16 |
7 |
9/32 |
191 |
7 1/2 |
236 |
9 19/64 |
|
|
190 |
219 |
8 5/8 |
205 |
8 1/16 |
7 |
9/32 |
191 |
7 1/2 |
236 |
9 19/64 |
DHD380, QL80, SD8, Mission 80 |
|
230 |
273 |
10 3/4 |
250 |
9 27/32 |
11.5 |
29/64 |
229 |
9 1/64 |
286 |
11 1/4 |
|
|
240 |
273 |
10 3/4 |
250 |
9 27/32 |
11.5 |
29/64 |
241 |
9 31/64 |
308 |
12 1/8 |
|
|
280 |
324 |
12 3/4 |
305 |
12 |
9.5 |
3/8 |
280 |
11 1/64 |
378 |
14 57/64 |
SD10, NUMA100 |
نظام حفر الغلاف متحد المركز ODEX - الأسئلة الشائعة (FAQ)
• س: ما هي أنواع الأرض التي يعتبر فيها نظام ODEX هو الأنسب؟
◦ ج: يتفوق ODEX في التغطية الزائدة غير المستقرة: الرمال السائبة والحصى والحصى والصخور اللينة ومواد التعبئة والصخور المتصدعة المعرضة للانهيار. إنه أقل كفاءة في الصخور الأساسية الضخمة والكفؤة حيث يكفي الحفر القياسي.
• س: هل يمكن لنظام ODEX الحفر عبر الصخور الصلبة؟
◦ ج: بينما تم تصميمه في المقام الأول للتغطية الزائدة، يمكن للقمة التجريبية وموسع الحفر اختراق طبقات الصخور الأكثر نعومة أو المتصدعة التي يتم مواجهتها داخل تسلسل التغطية الزائدة. بالنسبة للحفر المكثف في الصخور الصلبة، قد تتبع الطرق الأخرى القسم المغلف.
• س: كيف تتم إزالة الغلاف بعد الحفر؟
◦ ج: الغلاف مؤقت عادة. بمجرد الوصول إلى العمق المستهدف واستقرار الثقب (أو وضع الغلاف/الجص الدائم)، يتم استرجاع سلسلة حفر ODEX. يتراجع موسع الحفر متحد المركز مع توقف الدوران، مما يسمح بسحبه مرة أخرى داخل الغلاف وسحبه.
• س: هل نظام ODEX متوافق مع جهاز الحفر الحالي الخاص بي؟
◦ ج: على الأرجح! تم تصميم أنظمة ODEX للعمل مع منصات الحفر القياسية ذات المطرقة العلوية أو أسفل الحفرة (DTH) والمجهزة بمشبك القيادة المناسب وقدرات الدوران لحجم الغلاف. تتوفر المحولات بشكل شائع.
• س: ما هي المزايا الرئيسية على طرق الحفر والتغليف التقليدية؟
◦ ج: أكبر المزايا هي السرعة (عملية تمريرة واحدة)، والموثوقية (دعم الثقب الفوري يمنع الفشل)، وتوفير التكاليف (تقليل الوقت والعمل والمواد والمخاطر)، والحماية البيئية (تقليل فقدان السوائل وتلوث طبقات المياه الجوفية المتبادلة).
• س: هل يمكن للنظام التعامل مع الحفر المنحني؟
◦ ج: بينما تم تصميمه في المقام الأول للثقوب المستقيمة نسبيًا، فإن الحفر الاتجاهي المتحكم فيه ممكن باستخدام معدات وتقنيات متخصصة، على الرغم من أنه يضيف تعقيدًا مقارنة بالتطبيقات الرأسية المستقيمة.
