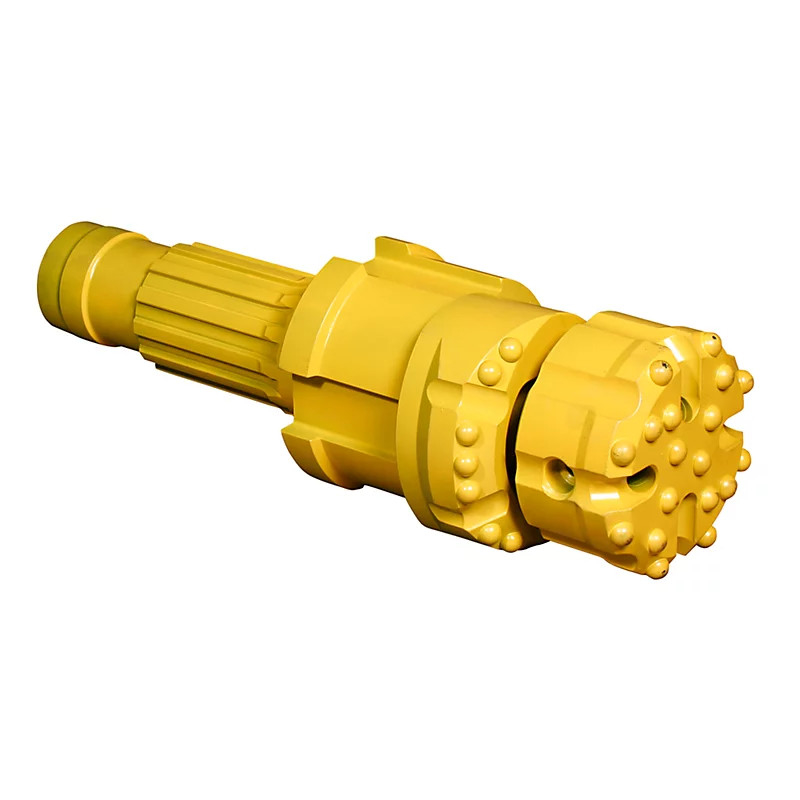

التعامل مع التربة غير المستقرة والرمال الجارية والحصى و ظروف الإفراط في الحمل الصعبة بفعالية وموثوقية لا مثيل لها باستخدام نظام ODEX ECCENTRICالتكنولوجيا الممتازة هي المعيار الصناعي للحفر في وقت واحد وتغطية الثقوب في بيئات تحت السطح المطالبة حيث تفشل الطرق التقليدية أو تثبت مكلفة.
كيف يعمل نظام أودكس الثوري:
العبقريّة الأساسيّة تكمن في قطعة الـ " أندريامر " الفريدة:
الحفر التجريبي: يبدأ حفرة التجريبي بواسطة حفرة قياسية (تحتوي داخل الحفرة الغريبة).
التأرجح المنحدر: مع بدء الدوران، قوة الطرد المركزي يذبذب قطرها الأكبر، تحرك المكشوف إلى الخارج.
غلاف متزامن: توفر هذه الفتحة المكبرة ، التي تم إنشاؤها من قبل الدوامة المثيرة للدهشة ، المساحة المثالية للغلاف (أنبوب الحفر المجوف) لمتابعة مباشرة خلف القطعة.
الحماية المستمرة: يتم تطوير الغلاف بالتزامن مع عملية الحفر ، مما يوفر دعمًا فوريًا للحفر ومنع الانهيار أو دخول السوائل أو التلوث.
الخصائص الرئيسية والمزايا:
استقرار الثقوب لا مثيل له: يثبت على الفور الثقوب في التربة المنهارة والرمال الجارية والحصى والصخور المتصدعة. يلغي غسل الثقوب والانهيارات.
الكفاءة الفائقة: الحفر والحشو في مرور واحد يقلل بشكل كبير من الوقت والعمل وتكاليف المشروع بشكل عام مقارنة بأساليب "الحفر ثم الحشو" التقليدية.
الحد الأدنى من التأثير البيئي: يمنع هجرة السوائل بين طبقات المياه الجوفية ، ويحمي نوعية المياه الجوفية ، ويقلل من فقدان السوائل الحفر في التكوينات. مثالي للمواقع الحساسة بيئيا.
التنوع: أثبتت فعاليتها لمجموعة واسعة من التطبيقات: دراسة الموقع الجيوتيكني، وتركيب الآبار المائية (وخاصة في التشكيلات الصعبة) ، وتراكم الأساسات، وترسيخ الأرض،حفر محمولة للتنفقات الصغيرة، وتركيب الحلقة الحرارية الأرضية، وحفر ثقوب القمع.
يخترق العقبات: يحفر بفعالية من خلال الحجارة والصخور والحطام داخل الحمل الزائد غير الموحد.
خفض المخاطر: يقلل بشكل كبير من خطر حدوث أدوات عالقة، وفقدان ثقوب، وتأخيرات مكلفة مرتبطة بظروف الأرض غير المستقرة.
غلاف المفاصل السريع: يستخدم غلافًا قويًا مزودًا بخيوط السريع للتقدم السلس والأداء المثالي.
الموثوقية المثبتة: عقود من النجاح في جميع أنحاء العالم تشهد على استمرارية النظام وفعاليته في أصعب الظروف الأرضية.
نظام حفر ODEX ECCENTRIC CASING - المعلمات النموذجية
نوع ODEX | الحجم الموصى به | الحد الأدنى لسمك الجدار | قطر القطعة الطيار | قطر الدرج | من أجل أوتاد المطرقة | ||||||
أقصى حد | دقيقة. هوية | ||||||||||
ملم | بوصة | ملم | بوصة | ملم | بوصة | ملم | بوصة | ملم | بوصة | ||
90 | 115 | أربعة ونصف | 102 | 4 | 6 | 15/64 | 90 | 3 35/64 | 123 | 4 27/32 | ديه دي دي 35، كوب34 ، مهمة 30 |
115 | 142 | 5 19/32 | 125 | 4 59/64 | 7 | 9/32 | 115 | 4 17/32 | 155 | 6 7/64 | DHD340A، SD4، QL40، مهمة40 |
115 | 146 | 5 3/4 | 128 | 5 3/64 | 7 | 9/32 | 116 | 4 9/16 | 152 | 6 | |
140 | 168 | 6 5/8 | 152 | 5 63/64 | 8 | 5/16 | 140 | خمسة ونصف | 189 | 7 7/16 | DHD350R، SD5، QL50، مهمة 50 |
144 | 178 | 7 | 160 | 6 19/64 | 9 | 23/64 | 144 | 5 9/16 | 192 | 7 9/16 | |
165 | 196 | 7 23/32 | 183 | 7 13/64 | 6 | 15/64 | 166 | 6 17/32 | 211 | 8 19/64 | DHD360، SD6، QL60، مهمة 60 |
180 | 219 | 8 5/8 | 194 | 7 5/8 | 6 | 15/64 | 179 | 7 3/64 | 232 | 9 1/8 | |
190 | 219 | 8 5/8 | 205 | 8 1/16 | 7 | 9/32 | 191 | سبعة ونصف | 236 | 9 19/64 | |
190 | 219 | 8 5/8 | 205 | 8 1/16 | 7 | 9/32 | 191 | سبعة ونصف | 236 | 9 19/64 | DHD380، QL80، SD8، مهمة 80 |
230 | 273 | 10 3/4 | 250 | 9 27/32 | 11.5 | 29/64 | 229 | 9 1/64 | 286 | 11 1/4 | |
240 | 273 | 10 3/4 | 250 | 9 27/32 | 11.5 | 29/64 | 241 | 9 31/64 | 308 | 12 1/8 | |
280 | 324 | 12 3/4 | 305 | 12 | 9.5 | 3/8 | 280 | 11 1/64 | 378 | 14 57/64 | SD10، NUMA100 |
نظام حفر ODEX ECCENTRIC CASING - الأسئلة الشائعة (FAQ)
السؤال: ما نوع التربة المناسبة لنظام ODEX؟
الجواب: الـ"أودكس" يتفوق في التحميل المفرط غير المستقر: الرمال الرخوة، الحصى، الحجارة، الصخور، الطين الرقيق، مواد التعبئة، والصخور المكسورة عرضة للإنهيار.الصخور القاعدية المختصة حيث الحفر القياسي كاف.
س: هل يمكن لنظام أودكس أن يحفر خلال الصخور الصلبة؟
ج: على الرغم من أنه تم تصميمه بشكل أساسي لتحميل الزيادة، يمكن للقطعة الطيارة والحفرة أن تخترق طبقات الصخور الناعمة أو المكسورة الموجودة داخل تسلسل الزيادة. للحفر الشامل في الصخور الصلبة،قد تتبع طرق أخرى القسم المغطى.
س: كيف يتم إزالة الغلاف بعد الحفر؟
ج: عادة ما يكون الغلاف مؤقتًا. بمجرد الوصول إلى عمق الهدف وتثبيت الثقب (أو وضع غلاف دائم) ، يتم استرداد سلسلة الحفر ODEX.ينسحب المكشوف مع توقف الدوران، مما يسمح لسحبها مرة أخرى داخل الغلاف وسحبها.
س: هل نظام ODEX متوافق مع جهاز الحفر الحالي الخاص بي؟
ج: من المحتمل جدا! تم تصميم أنظمة ODEX للعمل مع أجهزة الحفر القياسية المطرقة العليا أو أسفل الثقب (DTH) المجهزة بقدرات الدفع المناسبة والدوران لحجم الغلاف.المكيفات متوفرة عادة.
س: ما هي المزايا الرئيسية عن طرق الحفر والحشو التقليدية؟
ج: أكبر المزايا هي السرعة (التشغيل المرور الواحد) ، والموثوقية (الدعم الفوري للثقب يمنع الفشل) ، وفورات التكاليف (التقليل من الوقت والعمل والمواد والمخاطر) ،وحماية البيئة (حد من فقدان السوائل والتلوث المتقاطع للأسطح الجوفية).
س: هل يمكن للنظام التعامل مع الحفر المنحني؟
ج: على الرغم من أنه تم تصميمه بشكل أساسي للحفر المستقيمة نسبيًا ، إلا أن الحفر الموجه المتحكم فيه ممكن باستخدام معدات وتقنيات متخصصة ،على الرغم من أنه يضيف التعقيد مقارنة مع التطبيقات العمودية المستقيمة.
