| مكان المنشأ | الصين |
| اسم العلامة التجارية | ROSCHEN |
| إصدار الشهادات | ISO |
| رقم الموديل | ODEX76 ، ODEX90 ، ODEX115 ، ODEX140 ، ODEX165 ، ODEX190 ، ODEX240 ، ODEX280 |

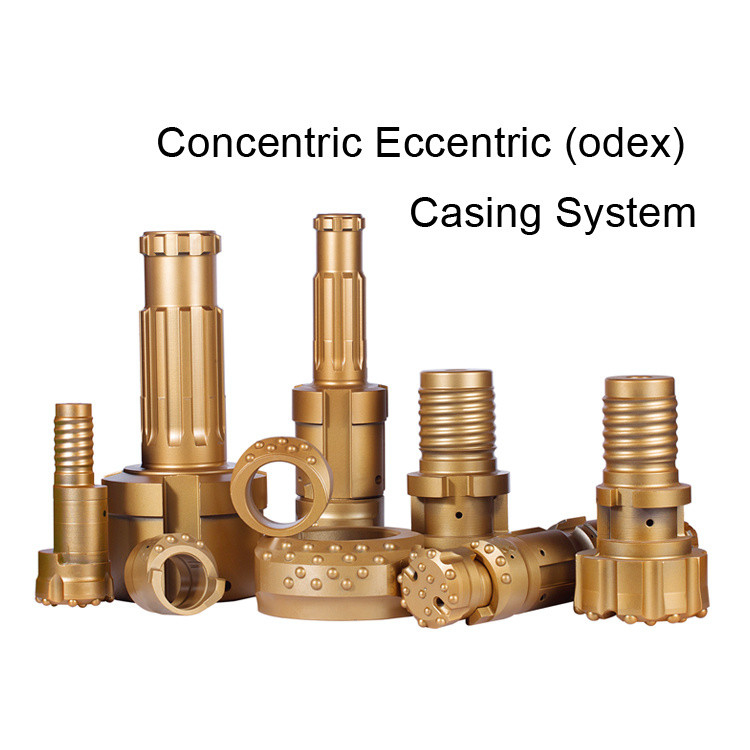

نظام حفر الحفر الزائد الغريب ODEX لحفر آبار المياه
روشنأداة الحفر الغريبة للشركة، التي تتكون من مثبت قضيب وقمة حفر غريبة، يتم تزويد ذيل قمة الحفر الغريبة برئيس أول، ويتم تزويد الجدار الداخلي لمثبت القضيب بأخدود أول يتوافق مع الرئيس الأول، ويتم تزويد الجدار الداخلي لمثبت القضيب بأخدود تحديد أول على طول الاتجاه المحيطي، ويتم تزويد الجدار الخارجي للذيل بأخدود حلقي، ويتم تزويد مثبت القضيب بفتحة تركيب، وعندما تكون فتحة التركيب مجهزة بقضيب دبوس، يمكن أن يعلق قضيب الدبوس في الأخدود الحلقي.
نظام حفر الحفر الزائد الغريب ODEX
نطاق لأقطار الغلاف 4 1/2"-12 3/4'
ساق المطرقة DHD، SD، Mission، QL، إلخ
الموديل:
ODEX76، ODEX90، ODEX115، ODEX140، ODEX165، ODEX190، ODEX240، ODEX280
وصف المنتج
نظام ODEX هو نظام مطرقة في الحفر مصمم لتقدم الغلاف أثناء الحفر.
يتكون نظام ROSCHEN ODEX من لقمة تجريبية ولقمة توسيع وجهاز توجيه.
وهي مصنوعة من سبائك الفولاذ والكربيد عالية الجودة مع معالجة حرارية صارمة. تم تحسين نظام ROSCHEN ODEX في
العديد من مواقع العمل في العديد من المناطق.
| نظام حفر الغلاف الغريب ODEX - المعلمات النموذجية | ||
| المعلمة | النطاق/الخيارات النموذجية | ملاحظات |
| قطر الغلاف (OD) | 114 مم (4.5"), 140 مم (5.5"), 168 مم (6.5"), 194 مم (7.5") | الأحجام الأكثر شيوعًا. متوفرة أحجام أكبر/مخصصة. |
| قطر الحفرة المحفورة | ~ 1.3x - 1.5x OD الغلاف | يتم تحديده بواسطة حجم موسع غريب. |
| مادة الموسع | إدخالات كربيد التنجستن، سبائك الفولاذ الصلب | مقاومة عالية للتآكل. |
| نوع الغلاف | وصلة متدفقة، فولاذ عالي الشد | يضمن القوة والتقدم السلس. |
| طريقة القيادة | المطرقة العلوية (مطارق DTH)، الدوارة (أسفل الحفرة أو مطرقة ODEX) | متوافق مع منصات الحفر القياسية. |
| الأعماق النموذجية | حتى 100+ متر (300+ قدم) | يعتمد على ظروف الأرض وقدرة الحفارة. |
المواصفات:
| نوع ODEX | حجم الغلاف الموصى به | الحد الأدنى لسمك الجدار | قطر اللقمة التجريبية | قطر الموسع | لأعناق المطرقة | ||||||
| الحد الأقصى لـ OD | الحد الأدنى ID | ||||||||||
| مم | بوصة | مم | بوصة | مم | بوصة | مم | بوصة | مم | بوصة | ||
| 90 | 115 | 4 1/2 | 102 | 4 | 6 | 15/64 | 90 | 3 35/64 | 123 | 4 27/32 | DHD3.5، Cop34، Mission 30 |
| 115 | 142 | 5 19/32 | 125 | 4 59/64 | 7 | 9/32 | 115 | 4 17/32 | 155 | 6 7/64 | DHD340A، SD4، QL40، Mission40 |
| 115 | 146 | 5 3/4 | 128 | 5 3/64 | 7 | 9/32 | 116 | 4 9/16 | 152 | 6 | |
| 140 | 168 | 6 5/8 | 152 | 5 63/64 | 8 | 5/16 | 140 | 5 1/2 | 189 | 7 7/16 | DHD350R، SD5، QL50، Mission50 |
| 144 | 178 | 7 | 160 | 6 19/64 | 9 | 23/64 | 144 | 5 9/16 | 192 | 7 9/16 | |
| 165 | 196 | 7 23/32 | 183 | 7 13/64 | 6 | 15/64 | 166 | 6 17/32 | 211 | 8 19/64 | DHD360، SD6، QL60، Mission60 |
| 180 | 219 | 8 5/8 | 194 | 7 5/8 | 6 | 15/64 | 179 | 7 3/64 | 232 | 9 1/8 | |
| 190 | 219 | 8 5/8 | 205 | 8 1/16 | 7 | 9/32 | 191 | 7 1/2 | 236 | 9 19/64 | |
| 190 | 219 | 8 5/8 | 205 | 8 1/16 | 7 | 9/32 | 191 | 7 1/2 | 236 | 9 19/64 | DHD380، QL80، SD8، Mission 80 |
| 230 | 273 | 10 3/4 | 250 | 9 27/32 | 11.5 | 29/64 | 229 | 9 1/64 | 286 | 11 1/4 | |
| 240 | 273 | 10 3/4 | 250 | 9 27/32 | 11.5 | 29/64 | 241 | 9 31/64 | 308 | 12 1/8 | |
| 280 | 324 | 12 3/4 | 305 | 12 | 9.5 | 3/8 | 280 | 11 1/64 | 378 | 14 57/64 | SD10، NUMA100 |
المزايا
1. تنطبق على الطبقات غير المستقرة ضعيفة: يمكن للتصميم الغريب أن يوفر استقرارًا أفضل لحفرة البئر وتوجيه الغلاف في التكوينات الرخوة والمسامية والتي تنهار بسهولة.
2. سرعة البناء السريعة: تسمح بعض العمليات بالإنجاز المباشر للحفر وتركيب الغلاف دون بناء الطين. بحيث يقلل بشكل كبير من فترة البناء.
3. تقليل احتكاك حفرة البئر: يشكل الغلاف الغريب اتصالًا غير منتظم في جدار حفرة البئر، مما يمكن أن يقلل من الاحتكاك الكلي لحفرة البئر. وبالتالي تقليل حمل الرفع للمعدات.
كيف تشتري؟
إذا كنت ترغب في شراء لقمة حفر odex، فأنت بحاجة إلى إخبارنا بـ OD وسمك جدار الغلاف الذي تحتاجه. نحتاج أيضًا إلى معرفة قطر الحفرة، والحد الأدنى لـ ID لحذاء الغلاف، وطراز المطرقة.
بشكل عام، تحتاج إلى اختيار نظام الغلاف الغريب الأنسب وفقًا للظروف الجيولوجية المحددة، وأيضًا بيئة البناء، والميزانية الاقتصادية والمتطلبات الفنية لضمان التقدم الآمن والفعال للمشروع.
