جهاز قياس الميلان الإلكتروني Ns-DMA/B لقياس زاوية الميلان، واتجاه حفرة البئر

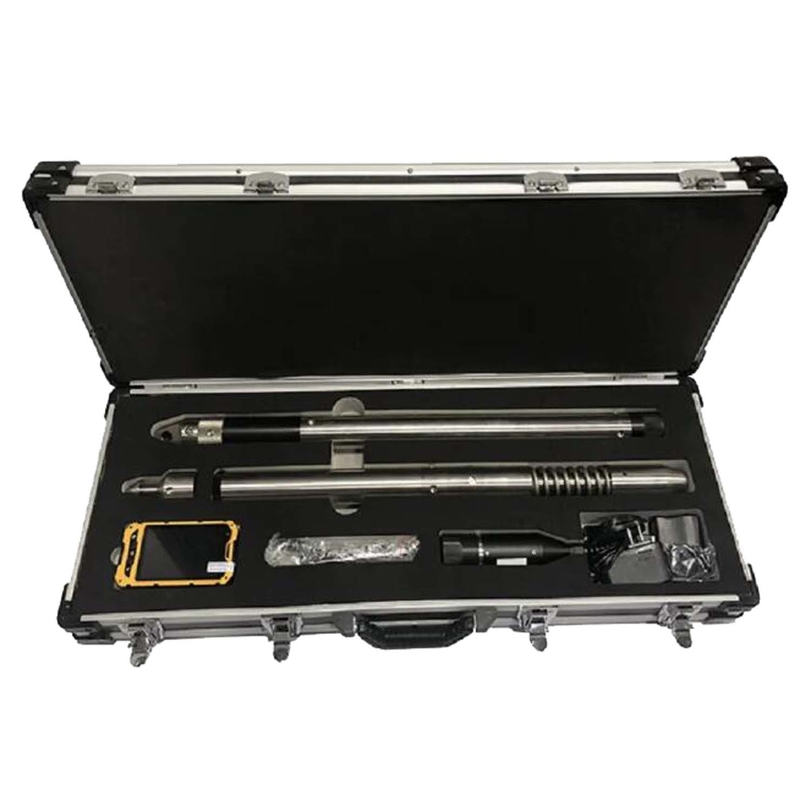

جهاز قياس الميلان الإلكتروني Ns-DMA/B
وصف المنتج
جهاز قياس الميلان الإلكتروني NS-DMA/B
1.1 الوظائف والتطبيق
قياس زاوية الميلان، واتجاه الوجه التشغيلي المغناطيسي واتجاه الوجه التشغيلي الجانبي العلوي في نهاية حفرة الحفر أو في موقع محدد أثناء الحفر.
يستخدم على نطاق واسع لمسح حفر آبار الحفر في مجالات البترول، ومناجم الفحم، ومؤسسات الري.
1.2 الميزات
Ø لأغراض تشغيلية مختلفة:
تلبية أغراض المسح المختلفة سواء للقياس المعلق أو القياس ذاتي التعويم بمجرد تجهيزه بواقيات خارجية مختلفة.
Ø دقة وموثوقية عالية:
باعتباره الجزء الرئيسي من جهاز قياس الميلان، يتميز مستشعر التسارع مع مقياس تسارع مقاوم للصدمات بخصائص الخطية العالية، والانحراف الحراري القليل، والتكرار الجيد، وما إلى ذلك.
Ø حماية من انقطاع التيار الكهربائي:
لن يؤدي انقطاع التيار الكهربائي الناجم عن الاهتزازات أو الضغوط إلى تعطيل التشغيل أو فقدان البيانات.
Ø الأداء الديناميكي:
جمع ومعالجة البيانات بشكل ممتاز في الأداء الديناميكي أو الثابت.
Ø مقاومة الصدمات والتأثير:
واقي خارجي متعدد الاهتزازات، شعاعي ومحوري.
Ø بيئة درجة حرارة منخفضة مناسبة: أداء طبيعي عند -40 درجة مئوية
Ø قياس الآبار العميقة:
مزود بواقي عزل حراري، يعمل بشكل طبيعي عند 250 درجة مئوية، تحت 125 ميجا باسكال
1.3 المواصفات:
Ф32 و Ф27
1.4 ظروف العمل:
درجة الحرارة: -40 درجة مئوية ~ 125 درجة مئوية (بحد أقصى 250 درجة مئوية مع واقي العزل الحراري)؛
مقاومة الصدمات: ≤4.5 جرام، 10 ~ 100 هرتز
مقاومة التأثير: ≤2000 جرام، 0.5 مللي ثانية
2. المعايير الفنية
العنصر | النطاق | الدقة | الحالة |
الميلان | 0 ~ 180 درجة | ±0.1 درجة | |
السمت | 0 ~ 360 درجة | ±0.5 درجة | ميل البئر ≥6 درجة |
الوجه التشغيلي الجانبي العلوي | 0 ~ 360 درجة | ±0.1 درجة | ميل البئر ≥6 درجة |
الوجه التشغيلي المغناطيسي | 0 ~ 360 درجة | ±0.5 درجة | ميل البئر ≤8 درجة |
درجة الحرارة | -40 ~ 125 درجة مئوية | ±1 درجة مئوية |
معايير أخرى
الجهد: DC6V ~ DC8V
الكهرباء: تحت DC5V، حالة الاستعداد ≤30mA، جمع البيانات ≤150mA
درجة الحرارة: -40 ~ 125 درجة مئوية
مقاومة التأثير: 2000 جرام، 0.5 مللي ثانية.
مقاومة الصدمات: 10 جرام، 20 ~ 100 هرتز.
الأداء الديناميكي: عندما يكون تسارع الاهتزاز 3 جرام، التردد 20 هرتز، خطأ الميلان المحتمل: ≤0.2 درجة مقارنة بالقياس الثابت.
نطاق التأخير: 1 ~ 99 دقيقة، بحد أدنى 1 دقيقة؛
نطاق الفاصل الزمني: 1 ~ 99 ثانية، بحد أدنى 1 ثانية (فقط للتصوير المتعدد)
الحد الأقصى للعينات: 3600 نقطة (فقط للتصوير المتعدد)
وقت العمل المستمر: دقيقة 20 ساعة (فقط للتصوير المتعدد)
3. أسطوانة البطارية القابلة لإعادة الشحن
للتصوير الفردي
خرج الجهد: DC7.2V.
خرج الكهرباء: ≥500 مللي أمبير
درجة حرارة التشغيل: -40 ~ 125 درجة مئوية
أوقات الشحن أو التفريغ: ≥800 مرة
وقت الشحن: 2 ~ 4 ساعات
وقت التفريغ: ≥30 دقيقة
للتصوير المتعدد
خرج الجهد: DC6V
خرج الكهرباء: ≥2000 مللي أمبير
درجة حرارة التشغيل: -40 ~ 125 درجة مئوية
أوقات الشحن أو التفريغ: ≥800 مرة
وقت الشحن: 16 ~ 17 ساعة
وقت التفريغ: ≥12 ساعة
