مقياس منحدر منخفض التكلفة واحد ومتعدد اللقطات ± 0.2 درجة للحفر

مقياس الميل منخفض التكلفة

تكلفة منخفضة مقياس منحدر لقطة واحدة ومتعددة لقطات لتوجيه جوهر فتحة الحفر

RS-SMLT-01 (0~180°±0.2°)
1الميل: ± 0.2 درجة
2الحد الأقصى: ±1.0 درجة
3وجه الأداة: ± 0.5 درجة.

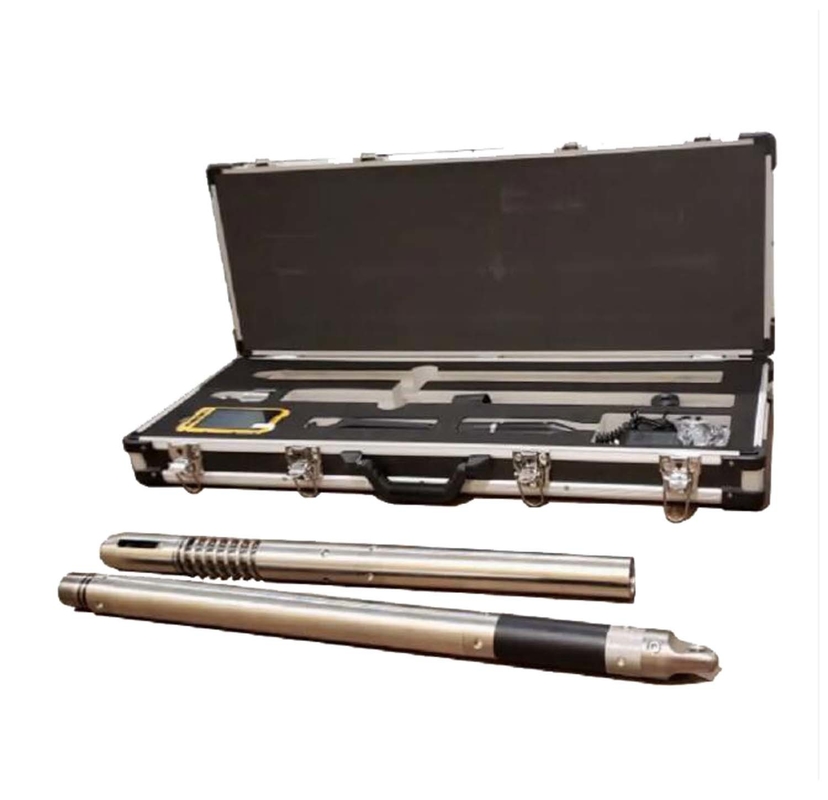

RS-SMLT-01 مكلفة منخفضة SingleShot و MultiShot Inclinometer


مقدمة

RS-SMLT-01 تكلفة منخفضة SingleShot & MultiShot Inclinometer تستخدم لقياس زاوية الميل ، زاوية المحور ،توجيه وجه العمل المغناطيسي وتوجيه وجه العمل الجانبي العالي في نهاية فتحة الحفر أو موقف محدد أثناء الحفر.

يتم تطبيقه على نطاق واسع لمسح حفر الآبار في مجالات البترول ومنجم الفحم ومؤسسة الري.

الخصائص

1لأغراض تشغيلية مختلفة

تلبية أغراض مختلفة للمسح إما لوقف القياس أو القياس الذاتي العائم بمجرد تجهيزه بحمايات خارجية مختلفة

2دقة عالية وموثوقية:

باعتبارها الجزء الرئيسي من مقياس الميل ، فإن مستشعر التسارع مع مقياس التسارع المقاوم للصدمات له خصائص خطية عالية ، وانجراف درجة الحرارة القليل وتكرار جيد ، إلخ.

3حماية إيقاف التشغيل

فشل الكهرباء الناجم عن الهزات أو الضغوط لن يؤدي إلى تعطيل التشغيل أو فقدان البيانات.

4الأداء الديناميكي:

جمع البيانات والمعالجة الممتازة في أداء ديناميكي أو ثابت.

5المقاومة للصدمات والتأثيرات:

عازل مقاومة الاهتزازات المتعددة، سواء شعاعي أو محوري.

6بيئة درجة حرارة منخفضة مناسبة:

الأداء الطبيعي عند -40 درجة مئوية

7قياسات البئر العميق:

مجهزة بحماية العزل الحراري، تعمل بشكل طبيعي عند 250 درجة مئوية، تحت 125 ميجا بايت

المواصفات

قطر: Ф32 و Ф27

الميل: 0~180°±0.2°

الأزيموث: 0~360° ±1.0° (ميل البئر ≥6°)

وجه العمل الجانبي العالي: 0 360 ° ± 0.5 ° (ميل البئر ≥ 6 °)

وجه العمل المغناطيسي: 0 ̊360 ° ± 1.0 ° (ميل البئر ≤ 8 °)

نطاق التأخير: 1~99 دقيقة، الحد الأدنى 1 دقيقة

نطاق الفاصل: 1 ~ 99 ثانية، الحد الأدنى 1 ثانية (فقط لعدة لقطات)

أقصى عينة: 3600 نقطة (بالنسبة لعدة مرات فقط)

وقت العمل المستمر: 20 ساعة على الأقل (فقط للصورة المتعددة)

مقاومة الصدمات: ≤4.5 غرام، 10~100 هرتز

مقاومة الصدمة: ≤2000 g، 0.5ms

الجهد: DC6V ~ DC8V

التيار: تحت DC5V ، حالة الاستعداد ≤30 mA ، جمع البيانات ≤150 mA

درجة الحرارة: -40°C ~ 125°C (حد أقصى 250°C مع الحماية الحرارية)



بطارية قابلة لإعادة الشحن


للصورة الواحدة


الجهد الخارجي: DC 7.2V.

طاقة الطاقة الكهربائية: ≥500mAh

درجة حرارة العمل: -40~125°C

أوقات الشحن أو التفريغ: ≥800 مرة

وقت الشحن: 2-4 ساعات

وقت التفريغ: ≥30 دقيقة

للضربات المتعددة

التوتر الخارجي: DC6V

طاقة الطاقة الكهربائية: ≥2000mAh

درجة حرارة العمل: -40~125°C

أوقات الشحن أو التفريغ: ≥800 مرة

وقت الشحن: 16 ~ 17H

وقت التفريغ: ≥12 ساعة
