| مكان المنشأ | الصين |
| اسم العلامة التجارية | ROSCHEN |
| إصدار الشهادات | ISO |
| رقم الموديل | مطرقة SPT مقاس 2 بوصة |

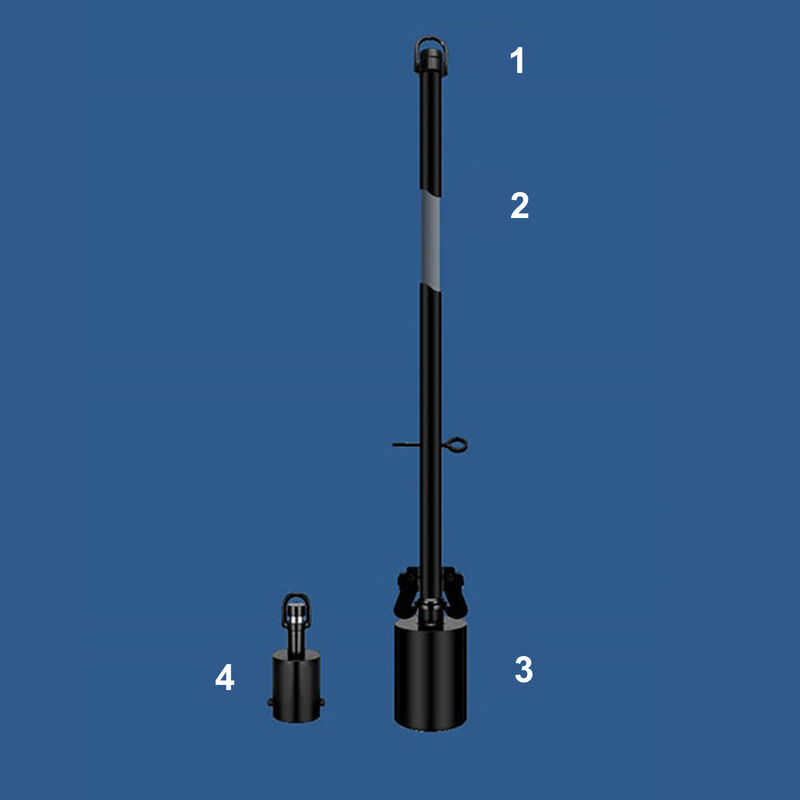

جهاز اختبار اختراق التربة القياسي مخروط مقياس الاختراق SPT
جهاز اختبار اختراق التربة القياسي مخروط مقياس الاختراق SPT
وصف المنتج
أولاً. الاستخدام
يستخدم للقياس السريع في الموقع للخصائص الهيكلية لأرصفة الطرق الموجودة التي تم إنشاؤها بمواد غير مرتبطة.
ثانياً. الهيكل
تصميم أخذ عينات الأنبوب المقسم SPT لإجراء اختبار الاختراق القياسي (SPT) وفقًا للمواصفة BS 1377: الجزء 9: 1990 ومعايير ASTM. يتكون محول صمام الكرة العلوي، وزوج من الملاعق المقسمة، وحذاء SPT المفتوح من مجموعة كاملة من أخذ عينات الأنبوب المقسم. يتوفر أيضًا مثبت سلة مصنوع من الفولاذ كخيار لأخذ العينات. يمنع محول صمام الكرة العينات من الغسل من أخذ العينات عند سحبها من ثقب الحفر. يتوفر مخروط أنف بزاوية 60 درجة أو قضيب صلب طويل بنقطة 60 درجة لإجراء اختبارات SPT (ج) في الحصى والمواد السائبة. يعتمد وصلة المسمار الموجودة على المحول العلوي على نوع قضبان الحفر المستخدمة لدفع أخذ العينات. القضبان الأكثر استخدامًا هي 1-1 / 2 "B.S. Whitworth ، قضيب NWY ، BW أو AW.
ثالثًا. المواصفات الفنية
| رقم | اسم | المؤشرات الفنية |
| 1 | وزن المطرقة | 63.5 كجم |
| 2 | ارتفاع السقوط | 760 ملم |
| 3 | الطول الممتد | 260 سم |
| 4 | الطول غير الممتد | 180 ملم |
| 5 | الوزن الصافي | 107 كجم |
| 6 | الحجم الخارجي لأخذ عينات الأنبوب المقسم | 50.8 ملم × 610 ملم |
| 7 | الحجم الداخلي | 45.7 ملم × 610 ملم |
