أنابيب الحفر DTH Ingersoll Rand Style المستخدمة في أجهزة الحفر من طراز Atlas Copco T4W و T685
| مكان المنشأ | الصين |
| اسم العلامة التجارية | ROSCHEN |
| إصدار الشهادات | ISO |
| رقم الموديل | 4 1/2 بوصة |
المنزل
>
المنتجات
>
قضيب الحفر
>
أنابيب الحفر DTH Ingersoll Rand Style المستخدمة في أجهزة الحفر من طراز Atlas Copco T4W و T685
تفاصيل المنتج
شروط الدفع والشحن
الحد الأدنى لكمية
5 قطع
الأسعار
Negotiate
تفاصيل التغليف
حزمة فولاذية
القدرة على العرض
100000000 جهاز كمبيوتر شخصى
وصف المنتج

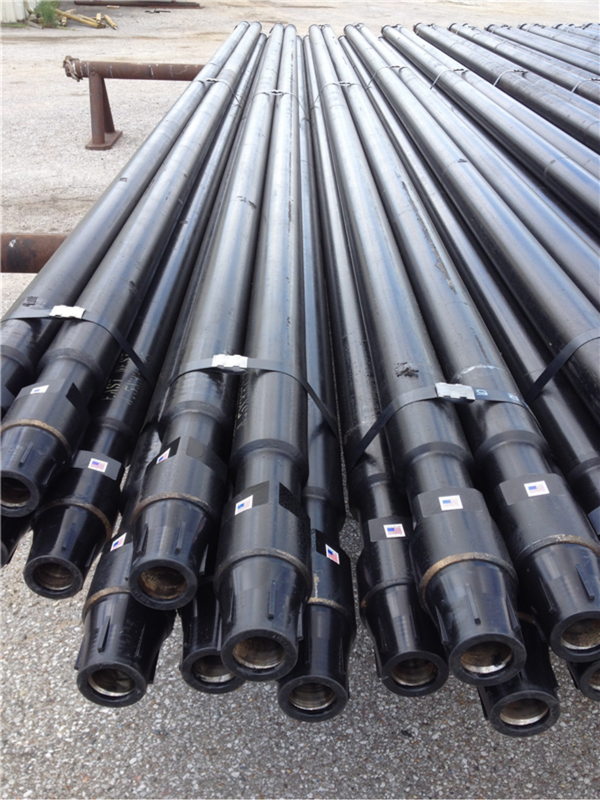

أنبوب الحفر Ingersoll Rand Style DTH المستخدم في جهاز الحفر طراز Atlas Copco T4W، T685
أنبوب الحفر Ingersoll Rand Style DTH المستخدم في جهاز الحفر طراز Atlas Copco T4W، T685
أنبوب الحفر DTH من طراز Ingersoll Rand
أنبوب الحفر نمط شرام
أنبوب الحفر تلعب أنابيب الحفر DTH من طراز Schramm دورًا مهمًا في جميع أعمال الحفر DTH، بغض النظر عن التطبيق أو نوع الصخور أو عمق الثقب أو جهاز الحفر. الميزات الرئيسية لأنبوب DTH عالي الجودة هي المتانة والدقة وسهولة الإدارة.
وصف:
أنبوب الحفر نمط شرام وأنابيب الحفر شرام T46 Sytle DTH
تقوم أنابيب الحفر DTH بنقل الهواء المضغوط، وذلك لتشغيل المطارق من أجل تنفيذ أعمال الحفر. أنابيب الحفر Roschen Drill DTH مصنوعة من سبائك فائقة الجودة وكلا طرفي الخيط ملحومان بالاحتكاك للأنابيب الفولاذية غير الملحومة. يتم تسليم الهواء ذو الضغط العالي إلى مطرقة DTH عن طريق أنبوب الحفر DTH، وفي نفس الوقت يقوم بنقل قوة الدوران والضغط إلى مطرقة DTH.
| المعايير الفنية لأنبوب الحفر من طراز Ingersoll Rand | |
| المعلمة | مواصفة |
| القطر الخارجي (OD) | 4-1/2 بوصة (114.3 ملم) |
| طول واحد | 25 قدمًا (7.62 م تقريبًا) |
| سمك الجدار | 0.337 بوصة (8.56 ملم) |
| درجة الصلب | E75، G105، S135 (اختياري) |
| نوع الموضوع | API 2-7/8" IF / API 3-1/2" ريج |
| مادة | سبائك الصلب 4140/4155، مروي ومخفف |
| اتصال | لحام الاحتكاك بالقصور الذاتي (مفاصل الأدوات الملحومة بالاحتكاك) |
| مواصفات أنبوب الحفر من طراز Ingersoll Rand | |||||||||||
| التطوير التنظيمي أ | الجدار ب | الطول ل | وزن | حي. من الكتف ج | عبر شقة E | ضياء العطلة. ف | موقع الاستراحة H | طول العطلة K | عبر هيكس م | اتصال | ف / ن |
| 4" | 0.33 | 25 | 365 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/4" | 3 1/2" | 2 7/8 ريج |
| 4" | 0.33 | 30' | 435 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/4" | 3 1/2" | 2 7/8 ريج |
| 4 1/2" | .337" | 25' | 415 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 ريج |
| 4 1/2" | .337" | 25' | 415 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 2 7/8 إذا |
| 4 1/2" | .337" | 30' | 490 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 ريج |
| 4 1/2" | .337" | 30' | 490 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 2 7/8 إذا |
| 4 1/2" | .500" | 30' | 670 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 ريج |
| 4 1/2" | .750" | 25' | 830 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 ريج |
| 4 1/2" | .750" | 30' | 990 رطل. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 ريج |
| 5" | .362" | 25' | 520 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 ريج |
| 5" | .362" | 30' | 610 رطل. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 ريج |
| 5" | .500" | 25' | 630 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 ريج |
| 5" | .500" | 30' | 755 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 ريج |
| 5" | .750" | 25' | 905 رطل. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 ريج |
| 5" | .750" | 30' | 1080 رطل. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 ريج |
| 5 1/2" | .500" | 25' | 735 رطل. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 بيكو |
| 5 1/2" | .500" | 30' | 865 رطل. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 بيكو |
| 5 1/2" | .500" | 25' | 735 رطل. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4 فهرنهايت |
| 5 1/2" | .500" | 30' | 865 رطل. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4 فهرنهايت |
| 5 1/2" | .750" | 25' | 1045 رطل. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 بيكو |
| 5 1/2" | .750" | 30' | 1240 رطل. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 بيكو |
| 5 1/2" | .750" | 25' | 1045 رطل. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4 فهرنهايت |
| 5 1/2" | .750" | 30' | 1240 رطل. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4 فهرنهايت |
| ملحوظات: | |||||||||||
| يمكن أن تنتج المعلمات التقنية المتعلقة بأنابيب الحفر (الطول، القطر، مفتاح الربط المسطح، الخيط وما إلى ذلك) وفقًا لمتطلبات العملاء. | |||||||||||
الميزات المتقدمة:
• أحجام كاملة للخيار، مناسبة لأنواع مختلفة من أنظمة الحفر DTH.
• القضبان مصنوعة من الفولاذ المسحوب على البارد بدقة تصنيع عالية.
• وصلة خيطية مرتبطة بقوة بالقضيب عن طريق اللحام الاحتكاكي.
• تمنح عملية النيترة وصلة الخيط صلابة جيدة وجودة تآكل جيدة وبالتالي عمر طويل.
التطبيقات:
التعدين، واستغلال المحاجر، وحفر آبار المياه، وحفر آبار الطاقة الحرارية الأرضية، وأساسات الأساس، وما إلى ذلك.
أنبوب ROSCHEN DTH Schramm Style عبارة عن أنبوب حفر متخصص مصمم لتطبيقات الحفر أسفل الحفرة (DTH)، خاصة في المشاريع الجيوتقنية والطاقة الحرارية الأرضية.
هذا النوع من أنابيب الحفر معروف بوصلاته الملولبة القوية، والتي تضمن نقل الطاقة بشكل آمن وفعال من جهاز الحفر إلى مطرقة DTH.
يقلل التصميم من فقدان الطاقة، مما يسمح بالحفر بشكل أكثر فعالية في ظروف الأرض المختلفة، بما في ذلك الصخور الصلبة.
يتم استخدامه في المقام الأول لإنشاء الآبار من أجل:
• الحفر بالطاقة الحرارية الأرضية: تركيب حلقات أرضية لأنظمة التدفئة والتبريد بالطاقة الحرارية الأرضية.
• الاستكشاف الجيوتقني: أخذ عينات من التربة والصخور لتقييم ثبات الأرض للبناء.
• حفر آبار المياه: إنشاء الآبار للاستخدام السكني والزراعي والصناعي.
• أعمال الخوازيق الدقيقة والأساسات: تركيب خوازيق صغيرة القطر لدعم الهياكل.
